Техническое описание модуля FanControl‑U2/B2

Согласование модуля с автомобилем

Все автомобили, поддерживаемые модулем, разбиты на группы и подгруппы. Каждому

автомобилю соответствует свой номер группы и подгруппы (см. на сайте www.tecel.ru).

Процедура согласования заключается в назначении группы и подгруппы.

Согласование удобнее всего осуществлять с помощью TECprog, подключив модуль напрямую

к компьютеру. Если у Вас нет возможности воспользоваться компьютером, согласование

можно выполнить вручную с помощью КП.

Последовательность согласования вручную с помощью встроенной КП:

До осуществления процедуры согласования CAN-шина не должна быть подключена.

1. Подайте питание на модуль.

2. Нажмите 4 раза КП. Если все сделано правильно, СИД оповестит об этом 4 световыми

сигналами (проиндицирует группу/подгруппу, если она запрограммирована) и заго-

рится.

3. Введите номер группы. Для этого нажмите КП соответствующее количество раз.

После небольшой паузы (1,5 с) СИД проиндицирует введенную цифру.

4. Введите номер подгруппы. Для этого нажмите КП соответствующее количество раз.

После небольшой паузы (1,5 с) СИД проиндицирует введенную цифру.

5. Через паузу (около 4 с) СИД проиндицирует введенное число последовательно по циф-

рам: номер группы — пауза, номер подгруппы — пауза.

6. Подтвердите правильность назначения модели. Для этого нажмите 1 раз КП. СИД

подаст 4 световых сигнала. Если модель назначена неправильно, то нажмите 2 раза

КП. СИД загорится и будет гореть в течение 15 с, .ожидая нового ввода группы/под-

группы.

Если группа представляет собой двухзначное число — введите первую цифру номера

группы, дождитесь индикации, и введите вторую цифру — дождитесь индикации.

Если в течение 15 с никакого действия не произведено, то модуль выйдет из режима

программирования.

Управление модулем:

Со штатной кнопки автомобиля.

Включение/выключение длительным (не менее 2с)

нажатием определенной штатной кнопки (какая используется для конкретного авто-

мобиля — см. на сайте www.tecel.ru).

Со штатного брелка.

Включение тройным нажатием на кнопку закрытия не ме-

нее, чем через 15 с после постановки в "Охрану". Выключение тройным нажатием на

кнопку открытия . Пауза между нажатиями на кнопку должна составлять ~3 с. Дан-

ный вид управления доступен не для всех автомобилей — см. «Подключение модуля

FanControl-...» на сайте www.tecel.ru.

С внешнего входа с помощью дополнительно установленных устройств.

Алгоритм

управления приведен на рисунке 4.

Статусное управление*

12В

0В

Оn

Off

Вход №11

FanControl

* Для повторного включения модуля по входу №11 необходимо исчезновение сигнала «статус» и его

появление вновь.

Триггерное управление

12В

0В

Вход №9

FanControl

Off

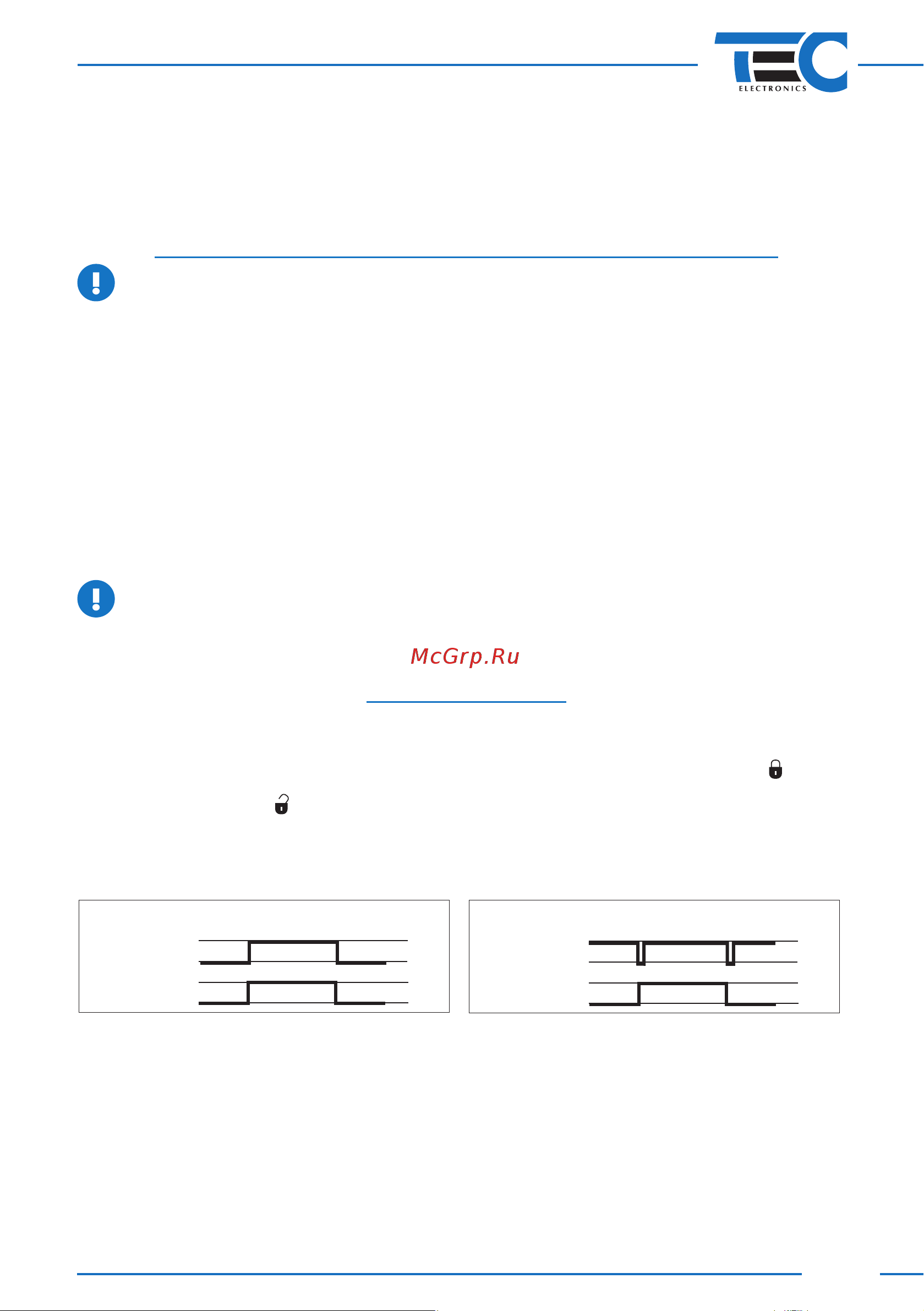

Рис. 4. Логика включения/выключения модуля c помощью внешнего входа
