Шаг 2: Установка кронштейна на стену

Кронштейн - это устройство, на котором будет располагаться внутренний блок.

1. Снимите винт, который крепит кронштейн к задней части внутреннего бло-

ка.

2. Установите кронштейн на стену в месте, соответствующем стандартам на

шаге «Выбор места установки».

3. Просверлите отверстия для крепления винтов в местах, где:

• Может поддерживаться вес устройства.

• Отверстия в стене будут совпадать с отверстиями на кронштейне.

4. Прикрепите кронштейн к стене с помощью прилагаемых винтов.

5. Убедитесь, что кронштейн плотно прилегает к стене.

Примечание

Если стена выполнена из кирпича, бетона или подобного материала, просвер-

лите отверстия в стене диаметром 5 мм и вставьте прилагаемые анкеры. Затем

закрепите кронштейн на стене, затянув винты непосредственно в анкерах.

Шаг 3: Сверление отверстий для прокладки труб

Необходимо просверлить отверстия в стене для трубопроводов хладагента,

дренажной системы и сигнального кабеля, который будет соединять внутрен-

ний и наружный блоки.

1. Определите расположение отверстий в зависимости от положения крон-

штейна. См. «Размеры кронштейна» на следующей странице, чтобы опреде-

лить оптимальное положение. Отверстие должно иметь диаметр минимум

65 мм, и быть немного под углом, чтобы облегчить дренаж.

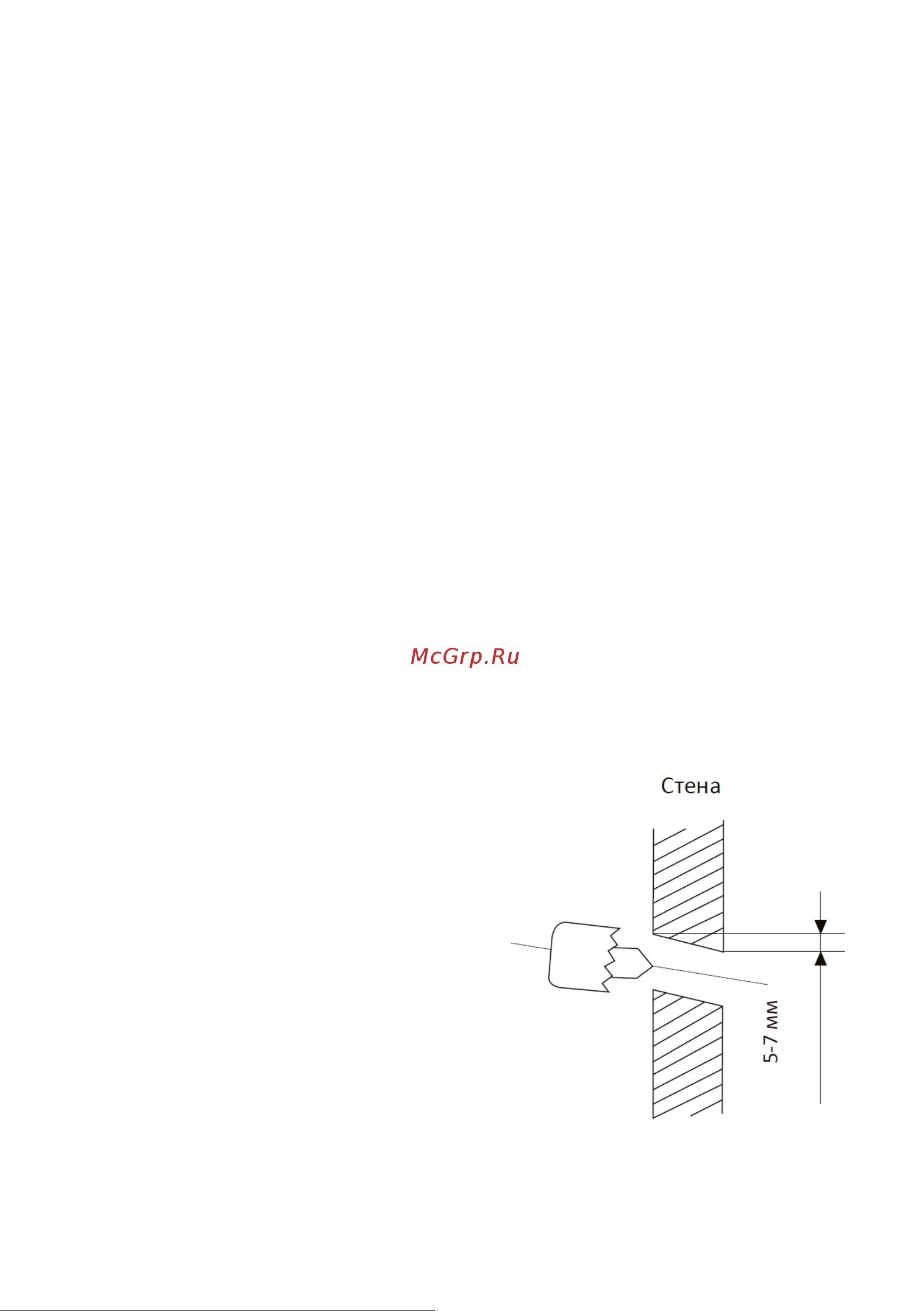

2. Используя сверло с сердечником

65 мм или 90 мм (в зависимости от

модели), просверлите отверстие в

стене. Убедитесь, что отверстие про-

сверлено под небольшим углом вниз,

так что наружный конец отверстия

ниже внутреннего конца примерно на

5-7 мм. Это обеспечит надлежащий

дренаж воды.

3. Поместите изолирующую втулку в от-

верстие. Это защитит края отверстия

и поможет запечатать его, когда вы

закончите процесс установки.
