DEXP AC-R09OMA/W [11/32] Размеры кронштейна

Размеры кронштейна

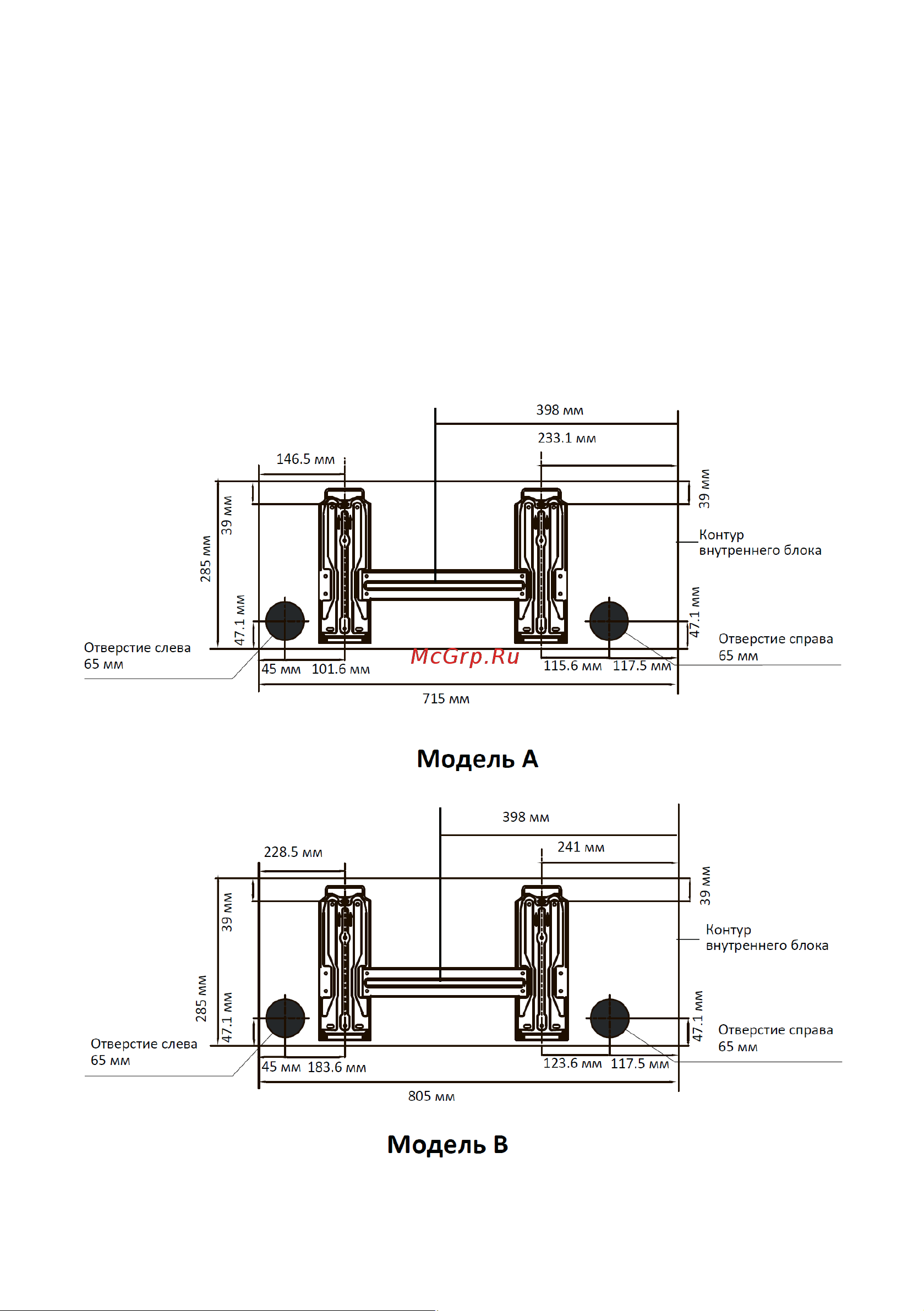

Различные модели имеют разные кронштейны. Чтобы убедиться, что у вас до-

статочно места для установки внутреннего блока, на диаграммах ниже показа-

ны различные типы монтажных панелей, а также следующие размеры:

• Ширина кронштейна.

• Высота кронштейна.

• Ширина внутреннего блока относительно кронштейна.

• Высота внутреннего блока относительно кронштейна.

• Рекомендуемое положение настенного отверстия

(как слева, так и справа от кронштейна).

• Относительные расстояния между отверстиями для винтов.
