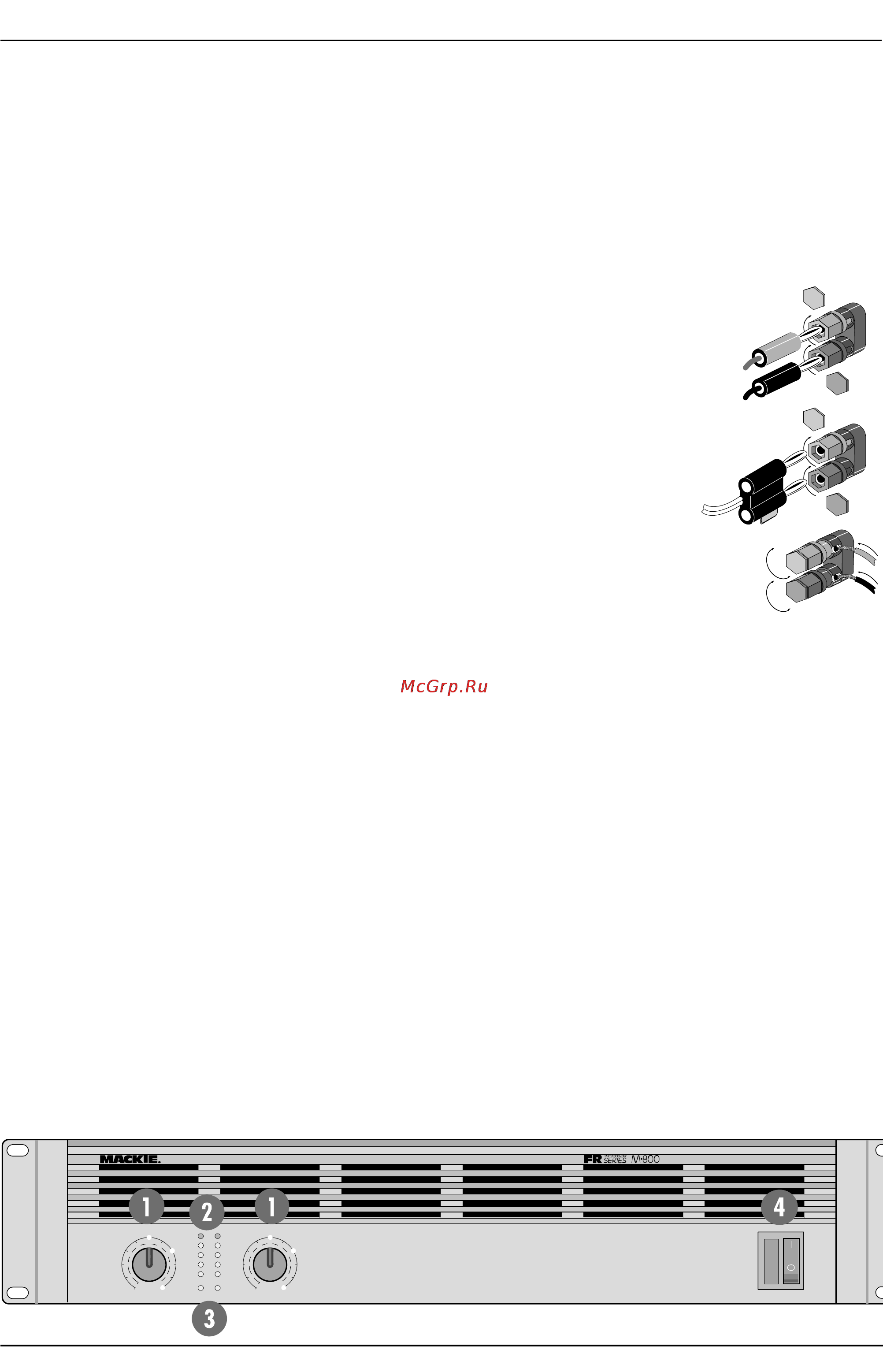

Назначение узлов и регуляторов 1 Регулятор CAIN 4 Выключатель питания POWER С помощью данных регуляторов устанавливается необходимый уровень входного сигнала поступающего на усилитель М800 Маркировка вокруг регулятора GAIN выполнена в децибелах и вольтах Внутреннее кольцо числовых значений соответствует усилению в дБ от нуля до 28 Внешнее кольцо числовых зна чений 3 В 2 В и 1 В обозначает чувствительность усилителя в вольтах В максимальном положении по часовой стрелке чув ствительность усилителя составляет 1 23 В При входном сиг нале 4 дБ 1 23 В rms на выходе усилителя развивается мощ ность 275 Вт при сопротивлении нагрузки 4 Ом При подклю чении к входу усилителя М800 профессиональной аппаратуры с уровнем выходного сигнала 4 dBu регулятор GAIN устанавли вается в максимальное положение При включении питания усилителя М800 включается схема ог раничения потребления тока усилителем Это снимает пере грузки в сети при включении и защищает сетевые предохрани тели от выхода из строя Приблизительно через 3 секунды включается оконечный каскад усилителя Такая задержка пре дотвращает попадание в акустическую систему щелчков от пе реходных процессов При включении питания усилителя уста новите регулятор уровня входного сигнала в минимальное по ложение Если усилитель применяется для озвучивания в небольших по мещениях где не требуется высокая выходная мощность регу лятором GAIN можно установить максимальный уровень усиле ния сигнала Как правило настройка чувствительности усили теля мощности регулятором GAIN производится один раз во время инсталляции После этого все регулировки осуществля ются на источнике звука или микшере Функции регуляторов GAIN зависят от используемого режима В режимах STEREO и MONO регуляторы независимы и устанав ливают усиление соответствующего канала В режиме BRIDGE функционирует только регулятор GAIN первого канала а регу лятор второго канала схемотехнически отключается 2 Индикаторы выходного уровня сигнала Индикаторы выходных сигналов усилителя отражают отношение выходного сигнала усилителя к его максимальной выходной мощности При нормальном уровне выходного сигнала загора ются сегменты 20 9 6 и 3 Сегменты пиковых сигналов OL должны лишь изредка вспыхивать Нельзя забывать о том что сегменты пиковых сигналов загораются при прохождении сиг нала близкого по своему значению к перегрузке Постоянный сигнал такого уровня недопустим на выходе усилителя Поэто му если сегменты пиковых сигналов часто вспыхивают или го рят постоянно необходимо понизить уровень входного сигнала 3 Индикаторы CHANNEL STATUS Для облегчения контроля за работой усилителя М800 в его кон струкции предусмотрен индикатор температурного режима При работе усилителя в нормальном температурном режиме горит индикатор NORM Если температурный режим усилителя выше допустимого предела включается индикатор НОТ и схема защи ты усилителя Перегрев усилителя может произойти по несколь ким причинам Вот некоторые из них плохая вентиляция высо кая температура воздуха работа усилителя в режиме перегруз ки эксплуатация усилителя при крайне малом сопротивлении нагрузки и дефекты акустических кабелей или динамиков Внимание При включении питания звукового оборудования включайте питание усилителя в последнюю очередь При вы ключении питания звукового оборудования выключайте пита ние усилителя в первую очередь 5 Выходные разъемы Выходные разъемы усилителя М800 обеспечивают надежный контакт и безопасность при эксплуатации аку стической системы Для подключения разъемов типа банан затяните клеммы до упора удалите пластиковые крышки тор цов клемм и вставьте разъем в от крывшиеся отверстия Для подключения оголенного акус тического кабеля необходимо от винтить клемму до открытия сквозного от верстия в винте клеммы В отверстие вво дится зачищенный конец акустического про вода и клемма затягивается вручную Необ ходимо помнить что для правильной фазировки динамиков обоих каналов необходимо соблюдать поляр ность при подключении На красные клеммы выхода усилителя должен приходить динамика соответственно динамика приходит на клеммы черного цвета Неправильное фазирова ние динамиков приводит к существенной потере низкочастот ного спектра При мостовой схеме включения акустическая си стема подключается только к красным клеммам Соединение акустической системы с усилителем осуществля ется специальным кабелем большого сечения 16 и более Усилитель М800 снабжен также выходными разъемами 1 4 ТБ включенными параллельно выходным клеммам Наконечник разъема соответствует динамика а экран динамика Возможно одновременное использование обоих типов разъе мов Для коммутации с разъемом 1 4 ТЗ никогда не используйте гитарные кабели поскольку они не рассчитаны на пропускание большого тока При повышении внутренней температуры до 80 С схема защи ты отключает оконечный каскад При этом включается индика тор НОТ После этого усилитель будет находится в режиме ожидания до тех пор пока внутренняя температура усилителя не опустится до 55 С После этого включится индикатор NORM и усилитель вернется в рабочий режим При работе с низкоомной нагрузкой при высоких уровнях сигна ла предпочтительно использование клемм а не разъема 1 4 TS При эксплуатации усилителя М800 следует помнить что мини мальное сопротивление нагрузки на канал должно быть не ме нее 2 Ом а при мостовой схеме включения не менее 4 Ом Ес ли сопротивление нагрузки будет меньше этих значений то сработает схема защиты Показания индикаторов NORM и НОТ 6 Сетевой шнур Mackie М800 Руководство пользователя Перед коммутацией акустического кабеля необходимо устано вить регулятор GAIN в минимальное положение и отключить питание усилителя Шнур питания усилителя М800 подключается к сетевой розет ке Напряжение сети должно соответствовать требованиям пи тания усилителя М800 Необходимо убедиться что используе мая розетка имеет клемму заземления 5
