— 20 —

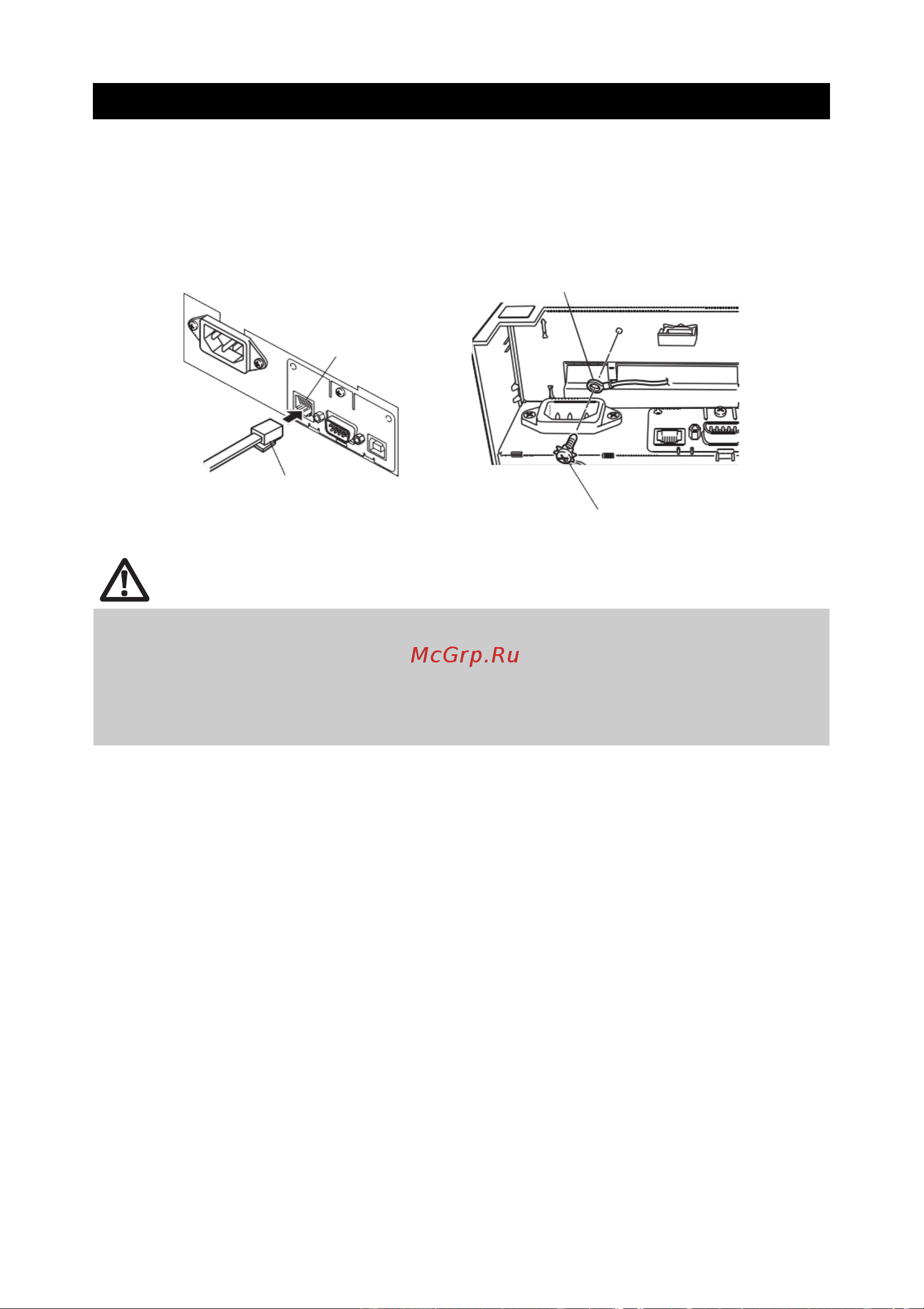

3.3 Подключение денежного ящика
1.
Выключите кнопку питания.
2.
Убедитесь в правильной ориентации соединителя кабеля денежного ящика
по отношению к соответствующему разъему на задней панели принтера.
3.
Выкрутите винт из провода заземления в принтере.
4.
Вкрутите провод заземления денежного ящика в соответствующий разъем принтера.
Провод заземления
Соединитель кабеля
денежного ящика
ВНИМАНИЕ
Винт провода заземления
Подключайте соединитель кабеля денежного ящика только к разъему для
денежного ящика. (Не подключайте телефонную линию.)
Во время печати сигнал из денежного ящика в принтер не поступает.
Держите соединитель кабеля денежного ящика перпендикулярно разъему в
принтере в момент подключения и отключения. Выполнения этих действий под
углом может стать причиной неправильного соединения.
Разъем для
подключения
денежного ящика
