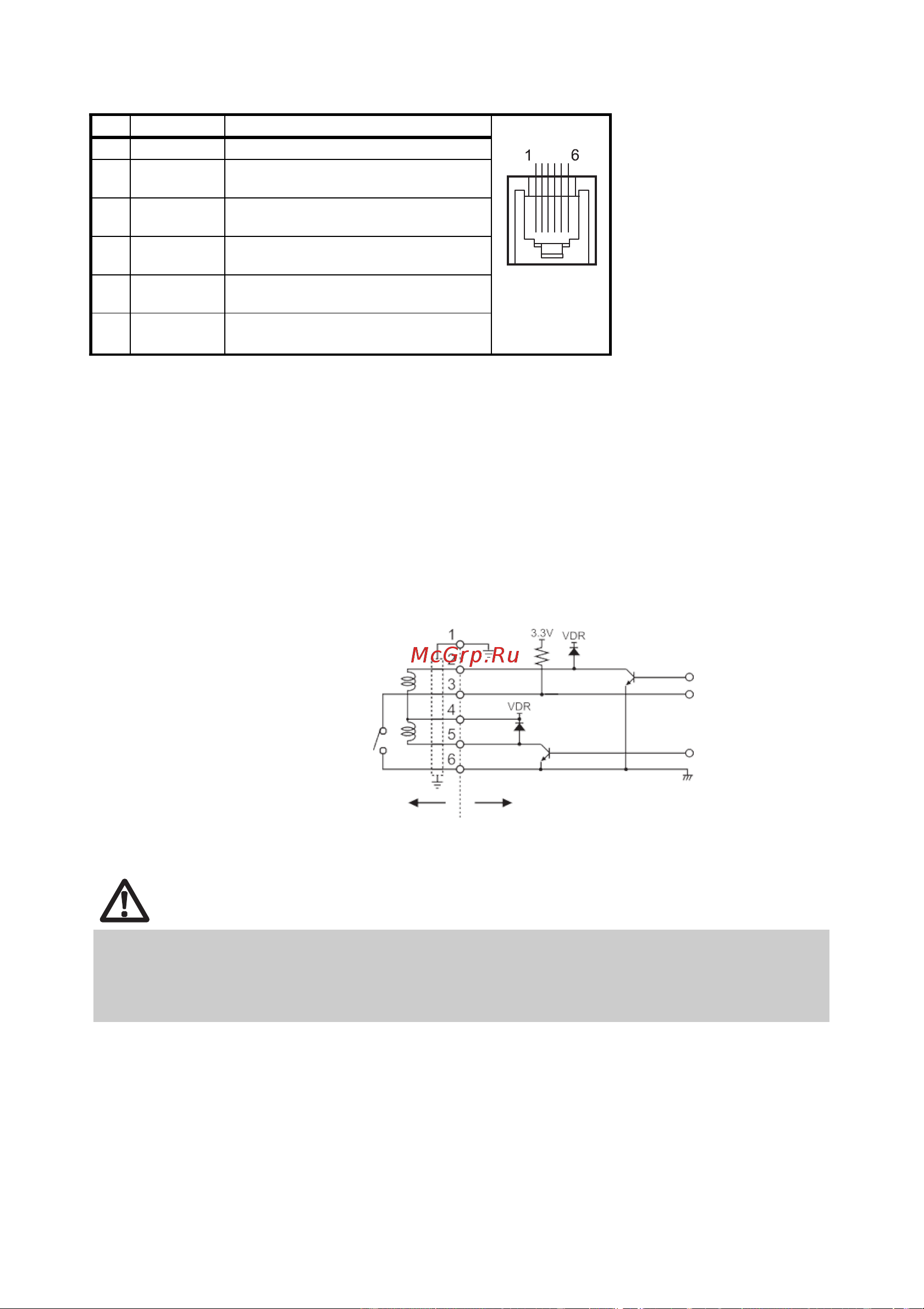

— 21 —
(1)
Конфигурация разъема
Используемый разъем:
TM5RJ3-66 (Hirose)
или эквивалентный
Применяемый
разъем: TM3P-66P
(Hirose) или
эквивалентный
(2)
Электрические характеристики
1)
Управляющее напряжение: 24 VDC
2)
Управляющий ток: приблизительно 1 А макс. (не превышает 510 мс)
3)
Сигнал DRSW: Уровни сигнала: “L” = от 0 до 0.8 В, “H” = от 2 до 3.3 В
(3)
Сигнал DRSW
Состояние сигнала DRSW можно протестировать с помощью команд
DLE + EOT, GS + a или GS + r.
(4)
Управляющая цепь
Разъем денежного ящика
Экранирование
Переключатель
денежного ящика
открыт/закрыт
Денежный ящик Принтер
ВНИМАНИЕ
Денежные ящики 1 и 2 не могут быть открыты одновременно.
Катушка индуктивности, используемая для денежного ящика должна иметь 24
витка или более. Не допускайте, чтобы сила тока превышала 1 А. Превышение
силы тока может повредить или сжечь электроцепь.
No.
Сигнал
Функция
1
FG
Заземление на корпус
2
DRAWER1
Управляющий сигнал на 1-й
денежный ящик
3
DRSW
Переключение входа денежного
ящика
4
VDR
Управление питанием денежного
ящика
5
DRAWER2
Управляющий сигнал на 2-й
денежный ящик
6
GND
Сигнальная «земля» (общая
«земля» в цепях)
