![Citizen iDP-3550 [155/174] Druckerabdeckung aufsetzen entfernen](/views2/1843495/page155/bg9b.png)
iDP3550/3551 User’s Manual
139
CITIZEN
Serienschnittstellenkabel
Parallelschnittstellenkabel Schnittstelle
Parallelschnittstellenbuchse
Steckerklemme
Serienschnittstellenbuchse
4. BETRIEB

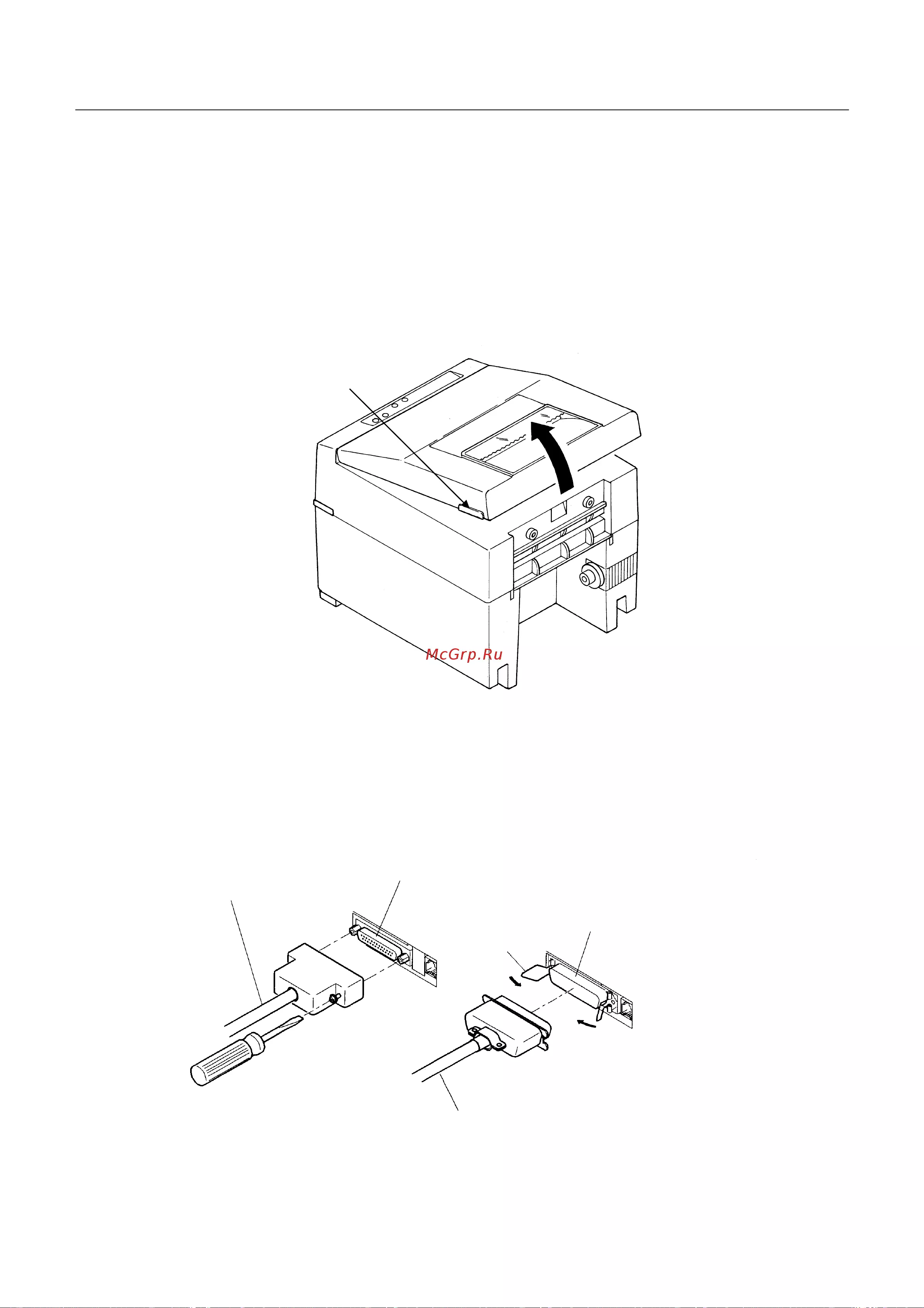

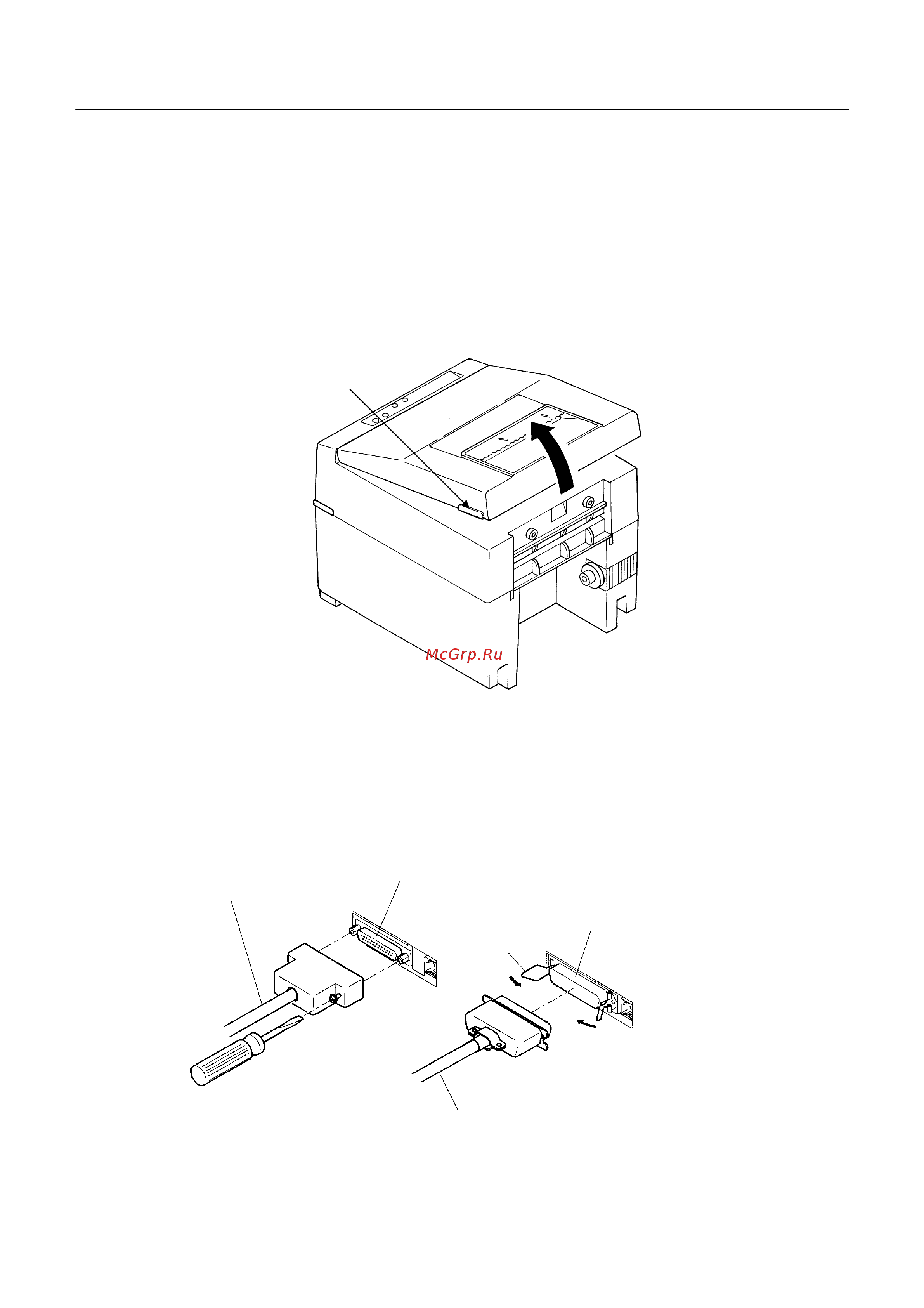

4.1 Druckerabdeckung Aufsetzen, Entfernen
1. Benutzen Sie beide Hände, um die Aussparungen an jeder Seite der Druckerabdeckung anzufassen und
sie anzuheben. Heben Sie die Druckerabdeckung in Pfeilrichtung an, um sie zu entfernen.
2. Wollen Sie die Druckerabdeckung wieder aufsetzen, setzen Sie die Halterung der Druckerabdeckung
vorne in den Drucker ein und senken Sie die Abdeckung auf den Drucker ab.
4.2 Anschluß des Schnittstellenkabels
1. Den Drucker ausschalten. (Einschließlich Kontaktseite)
2. Den Stecker korrekt ausrichten und an die Schnittstellenbuchse anschließen.
3. Den Kabelstecker an der Buchse befestigen.
Serienschnittstelle : Die Steckerschrauben eindrehen.
Parallelschnittstelle : Die Klemmen andrücken.
4. Das Schnittstellenkabel an den Computer anschließen.
Aussparung
