iDP3550/3551 User’s Manual
143
CITIZEN

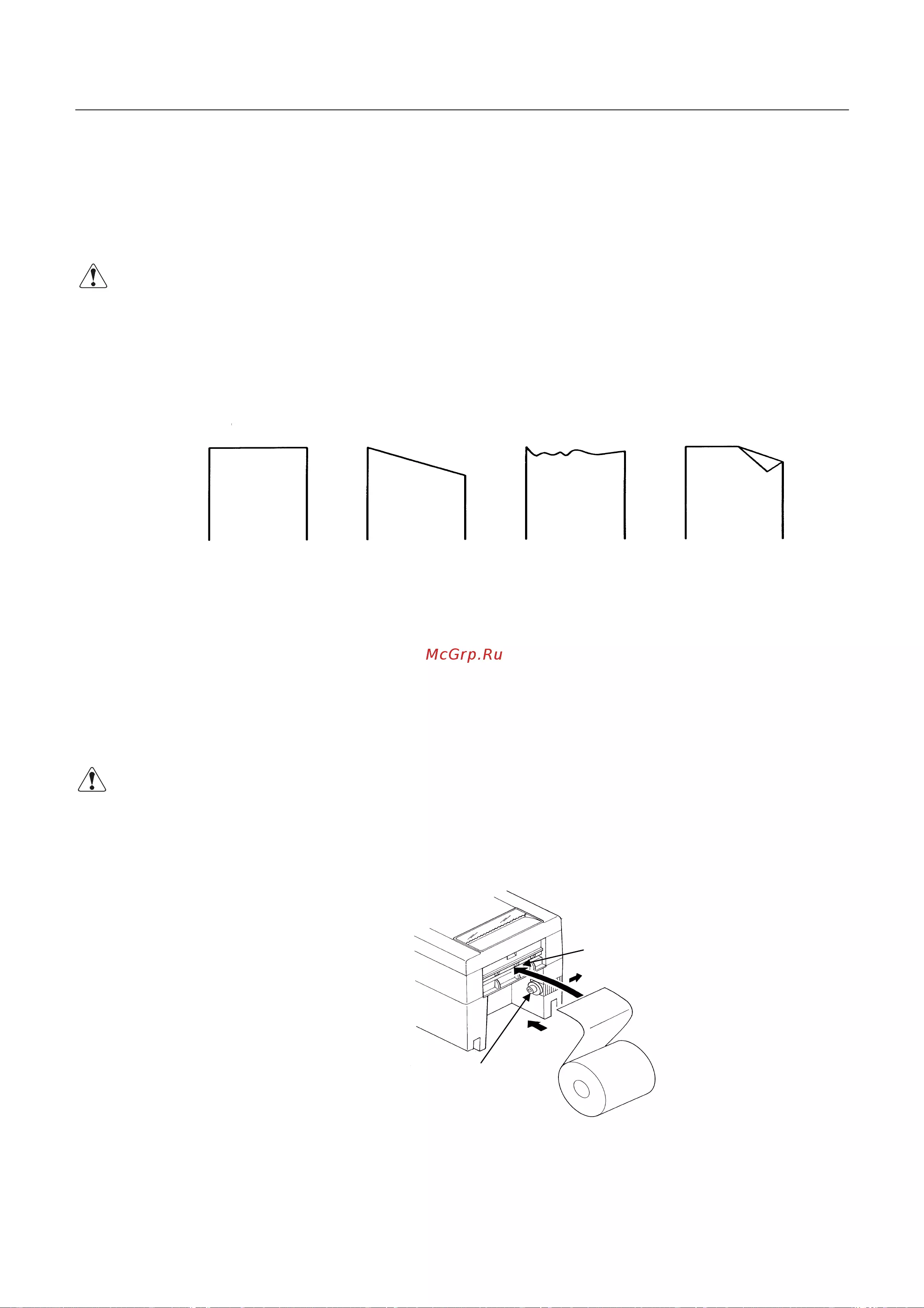

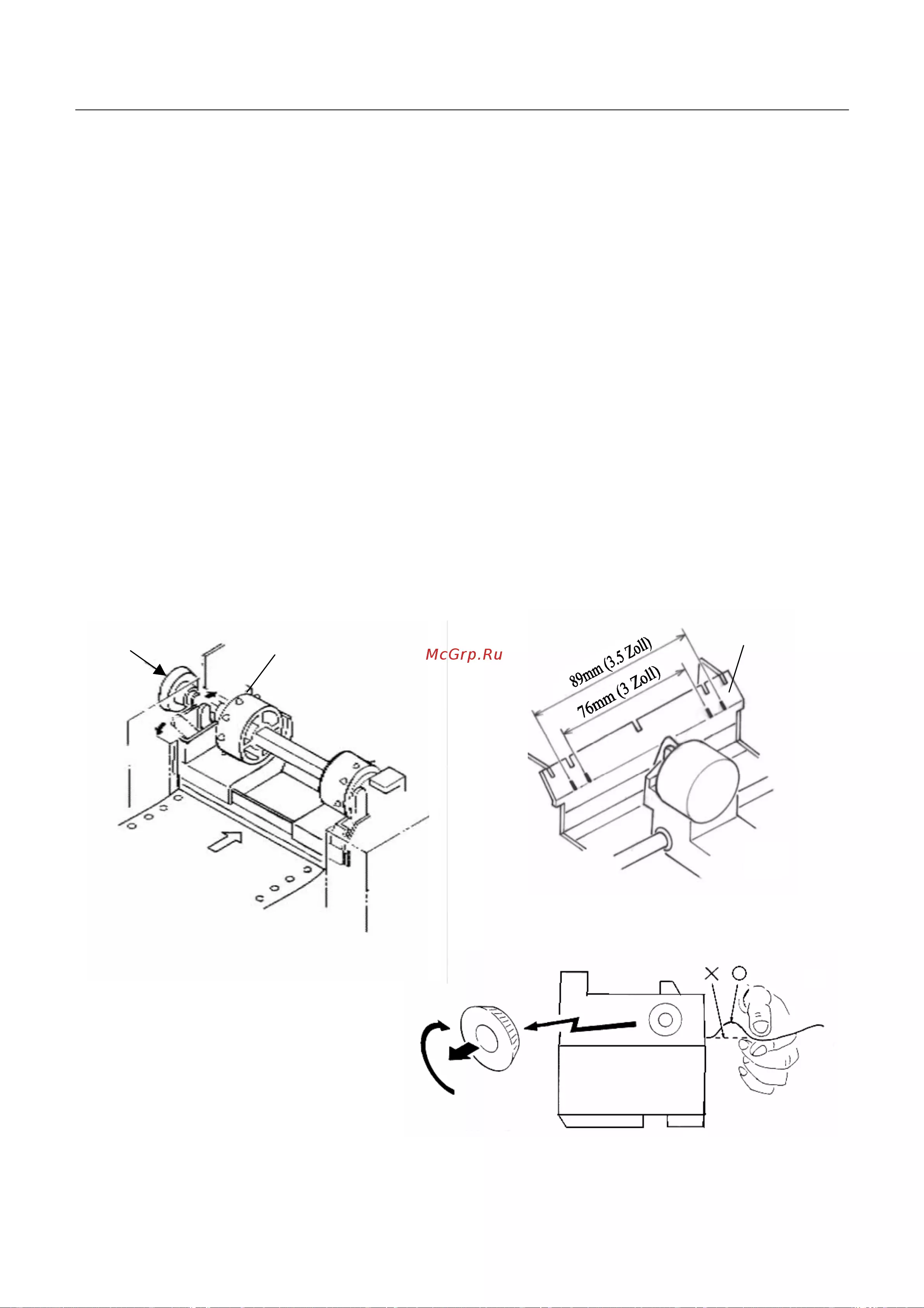

4.6.2 Verwendung von Endlos-papier (iDP3550P)
Anfangseinstellung
1. Die Druckerabdeckung entfernen.
2. Die Druckseite des Papiers nach unten weisend in die Papierfü hrungeinlegen.
3. Wenn die Position des Stiftrads einzustellen ist, sollte das Rad mit den Hebeln auf beiden Seiten gelö
stwerden. Dann in die entsprechende Position schieben und wieder feststellen. (Siehe die linke
Abbildung unten.)
4. Einige der Perforationslö cherdes Papiers unter die Stifte schieben, das Papier in den
Druckermechanismus schieben und den Papierzufuhrknopf drehen, bis der Papieranfang die
Druckrolle erreicht. (Siehe die rechte Abbildung unten.)
Allgemeine Verwendung
1. Die Druckseite des Papiers nach unten weisend in die Papierfü hrungeinlegen.
2. Einige der Perforationslö cherdes Papiers unter die Stifte schieben, das Papier in den
Druckermechanismus schieben und den Papierzufuhrknopf drehen.
Platte
Zahnrades
(Stiftred)
Gesperrt
Frei
Knopf
Kno
p
f
