Aviline SmartLift для Geely Atlas 2018 [3/6] Порядок установки

ВНИМАНИЕ! Перед выполнением работ убедитесь, что при

закрытых боковых дверях с поднятыми в них стеклах, дверь

багажника закрывается без прикладывания усилий. В противном

случае необходимо её отрегулировать.

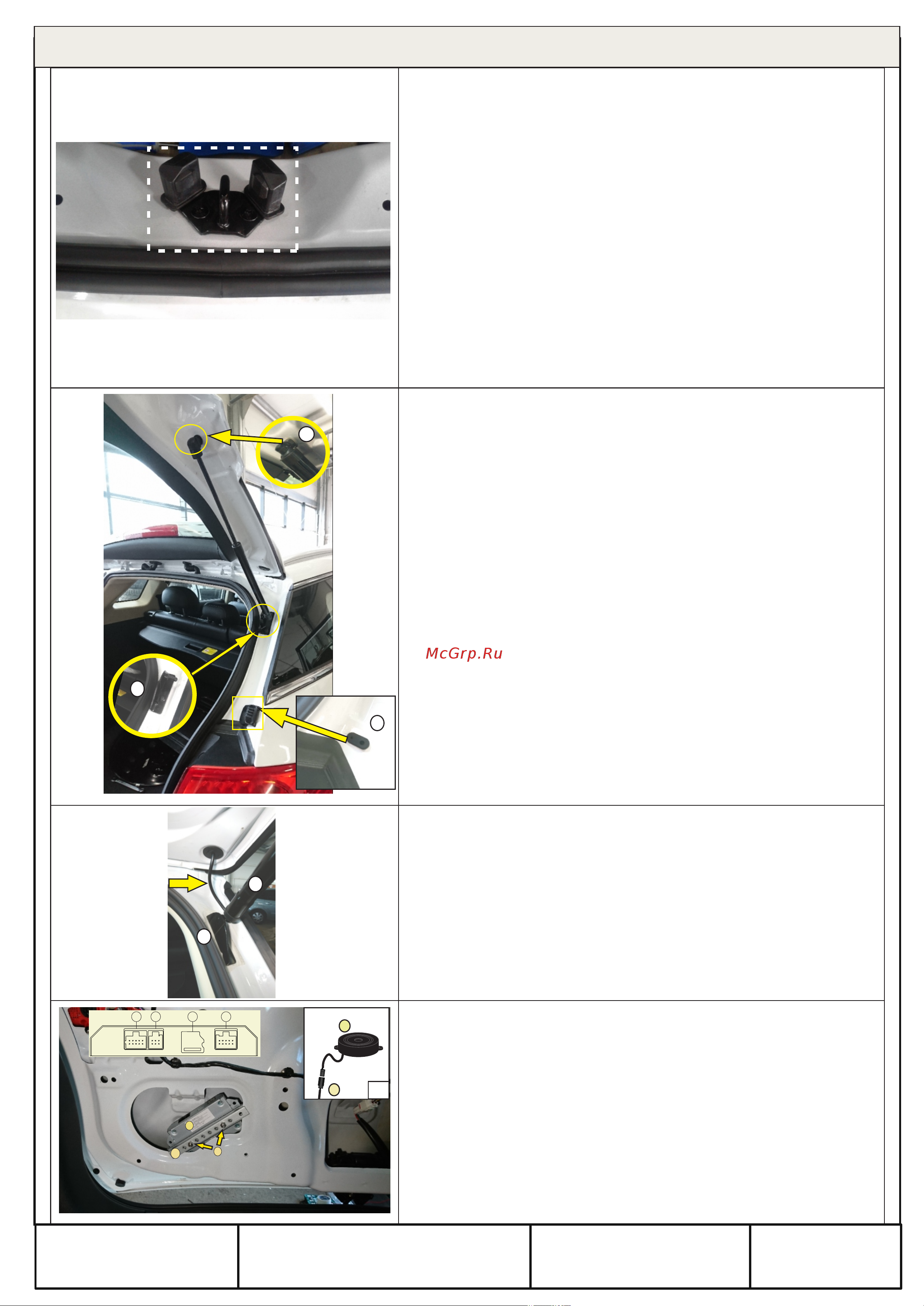

1. Откройте дверь багажного отделения.

2. Отсоедините минусовую клемму аккумулятора автомобиля.

3. Демонтируйте штатную петлю замка.

ВНИМАНИЕ!

1). Запрещена эксплуатация или тестирование работы системы

и её элементов до установки на а/м.

2). Запрещена эксплуатация или проведение любых работ по

настройке и тестированию системы с отключением или

физическим отсоединением элементов комплекта от мест

соединения на а/м.

ВНИМАНИЕ! Для исключения травмирования следующие

работы необходимо проводить вдвоём.

4. Удерживайте дверь во избежание её падения. Отсоедините

левый и правый газовый упоры от шарообразных кронштейнов

на двери и на кузове а/м.

Демонтируйте шарообразные кронштейны на кузове и двери.

Взамен демонтированных кронштейнов установите кронштейны

(9) и (10) из комплекта поставки.

5. Замените заглушками (23) правый и левый упоры

расположенные на кузове, около фонарей.

6 . Присоедините электроприводы(2) и (3), соблюдая маркировку

«L» и «R», к установленным шарообразным кронштейнам (9),

таким образом, чтобы место из которого выходит кабель

находилось ближе к кронштейну расположенному на кузове.

Затем присоедините электроприводы к шарообразным

кронштейнам (10) установленным на двери багажника.

ВАЖНО! Убедитесь в надежной фиксации шаровых соединений

электроприводов с кронштейнами. Проверьте плавность хода,

для чего произведите закрытие и открытие задней двери

вручную.

7. Демонтируйте элементы декоративной обшивки задней двери.

8. Закрепите блок управления (1) на корпусе задней двери

используя элементы крепления из комплекта(11),(12).

9. Установите звуковой излучатель (8), закрепив его на

металлической части двери, подключите его разъем к

соответствующему разъему соединительного кабеля звукового

излучателя и кнопки управления проводки(17). Подключите

соединительный кабель к разъему “В” блока управления.

стр. 3 из 6

.2018
