.2018

Артикул:

PIN - TO -PIN

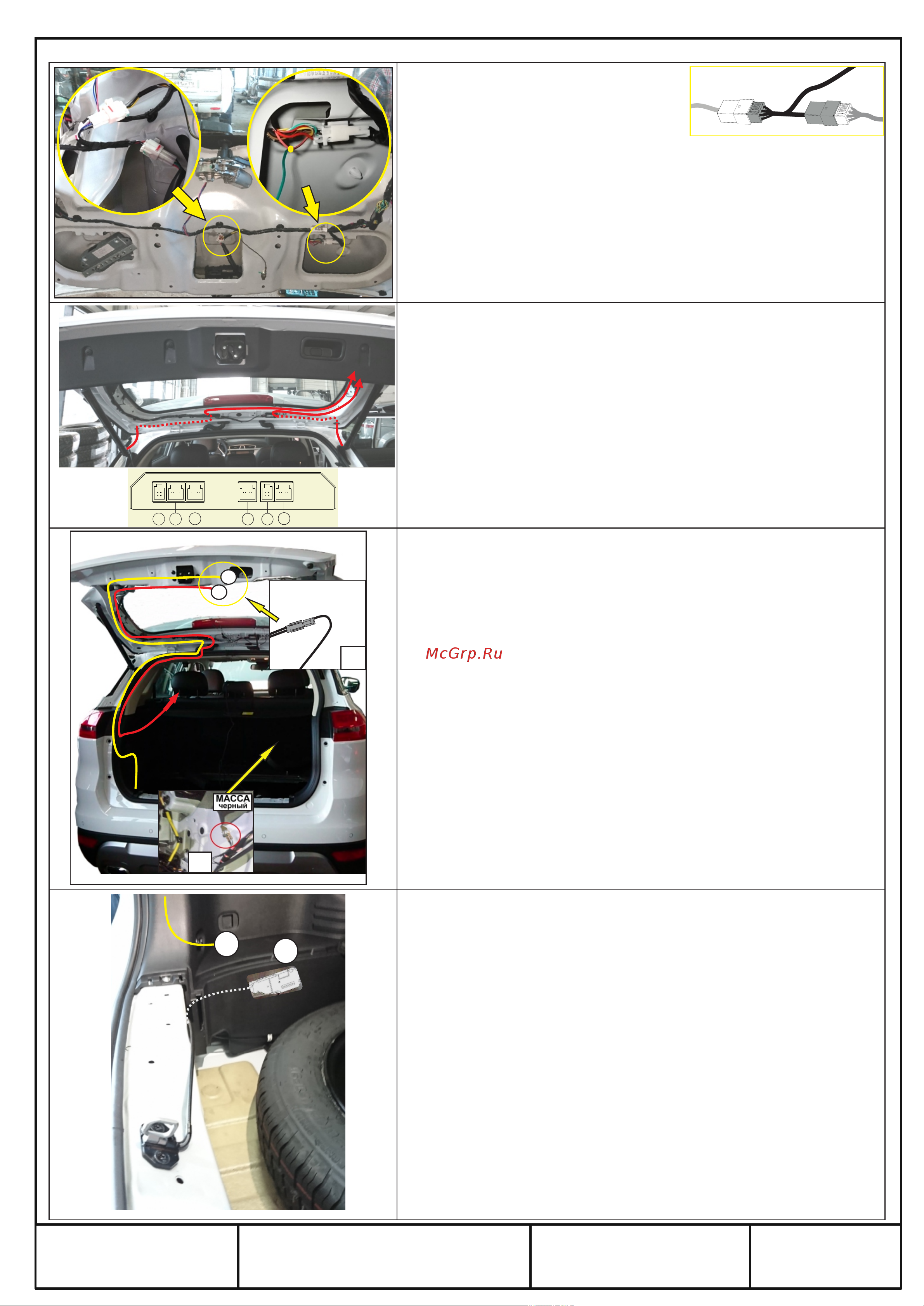

10. Подключите к разъему “D” блока

управления соединительный кабель

Pin-to-Pin штатной кнопки открытия

багажника и замка багажника (18).

Через его проходные разъемы подключите разъем кабеля замка

двери багажника.

11. Подключите ЗЕЛЕНЫЙ провод кабеля (18) к сигнальному

проводу штатной кнопки открытия багажника.

ВАЖНО! Перед подключением проводов необходимо свериться

со схемой электрооборудования а/м.

12. Проложите кабели питания электрических приводов внутрь

двери и подключите их к разъёмам (H, I, J) блока управления.

13. Соединительный кабель питания блока управления (15) и

соединительный кабель привода плавного закрывания двери (с

моторизованной петлей) (16) подключите к блоку управления к

разъемам E, F и G. Соедините 2-х пиновый межблочный разъём

с синим проводом около разъемов блока управления Е и F.

14. Используя пластиковые стяжки, закрепите кабели вдоль

штатной проводки двери багажника. Через резиновый

технологический проход в верхней части проёма двери

проведите кабели в салон а.м. Далее демонтировав левую

обшивку багажного отсека проложите кабели к левому фонарю.

15. Подключите ЧЕРНЫЙ провод массы к кузову автомобиля.

16. Установите моторизованную петлю плавного закрывания (4)

из комплекта поставки. Исполнительное устройство,

передающее поступательное движение петле посредством

перемещения троса в защитной рубашке, расположите за левой

декоративной обшивкой багажного отделения. Подключите

разъемы кабеля (16) к разъему устройства.

ВНИМАНИЕ! Не подвергайте трос излишним изгибам.

AVILINE

E F

межкабельный разъем
