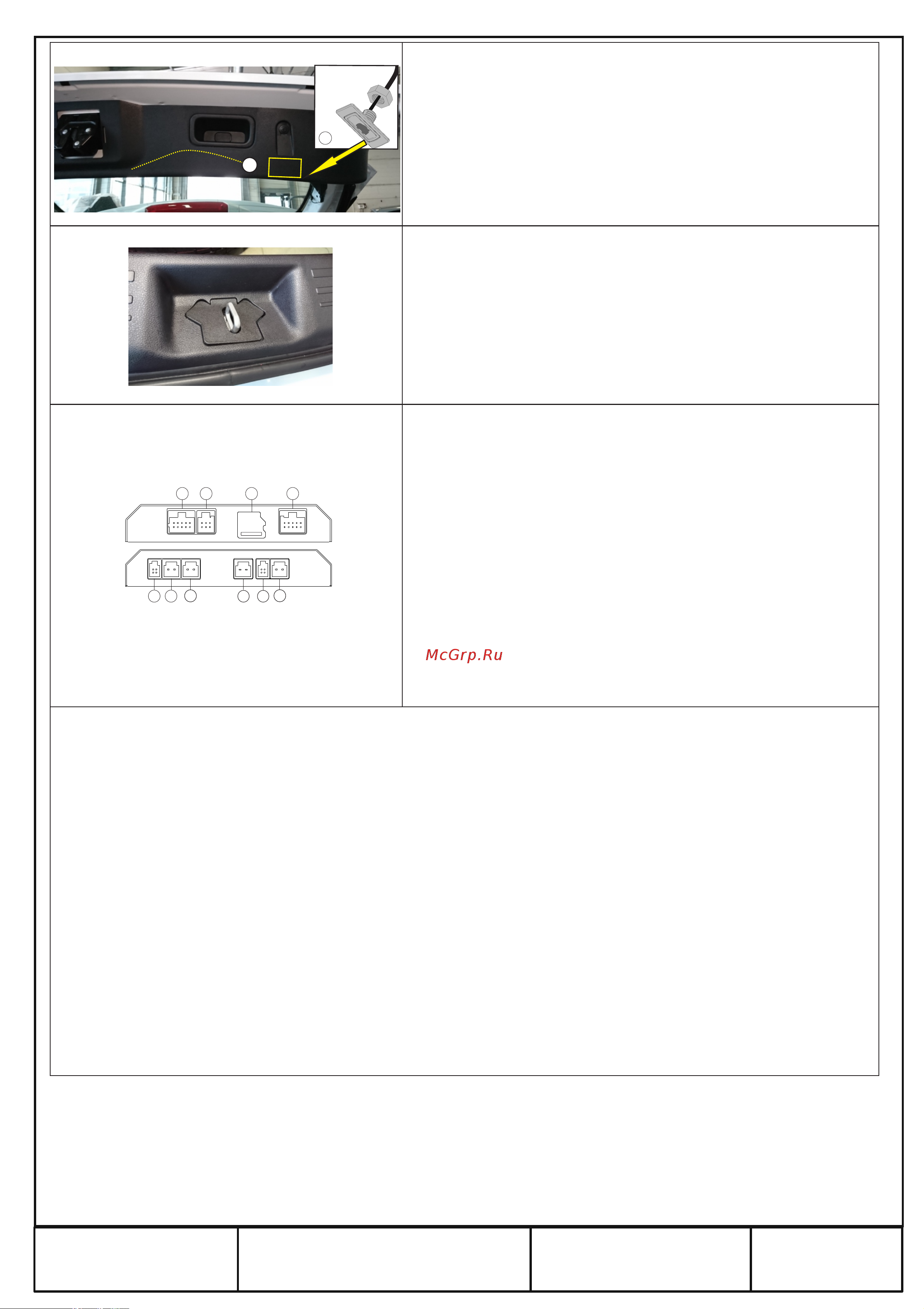

23. Фрезой (13) из комплекта просверлите отверстие 16мм в

штатной заглушке обшивки задней двери, установите в неё

кнопку управления (6) зафиксировав её креплением из

комплекта поставки, затем подключите разъём к разъему

соединительного кабеля звукового излучателя и кнопки

управления (17)

ВНИМАНИЕ! Не прикладывайте излишние усилия при

фиксации кнопки.

24.Замените декоративную накладку петли замка двери

багажника на накладку (20) из комплекта.

25.Установите на место элементы салона автомобиля,

демонтированные в процессе инсталляции устройства.

Подключите минусовую клемму аккумулятора.

Установка завершена. Приступите к процессу настройки

системы.

A - не используется

B - разъём звукового излучателя и кнопки управления на

обшивке задней двери

C - слот для карты памяти

D - разъём для подключения штатного замка и кнопки задней

двери

E - разъём кнопки управления, расположенной в торпедо, и

устройства плавного закрывания двери

F - разъём для подключения питания

G - разъём для подключения устройства плавного закрывания

замка багажника

H,I,J - разъёмы правого/левого электропривода

Порядок инициализации

После подачи питания на систему если дверь открыта, система будет подавать серии звуковых сигналов.

Необходимо закрыть дверь вручную. Звуковые сигналы прекратятся. Нажмите штатную кнопку открытия двери.

Система поднимет дверь. Дождитесь окончания подъёма двери и убедитесь в том что положение открытия

максимальное. При необходимости вручную поднимите дверь до крайнего верхнего положения.

Запрограммируйте крайнее положение двери согласно алгоритму.

Программирование высоты крайнего положения задней двери

Выполните следующие действия:

1. Вручную установите дверь на необходимую высоту открытия.

2. Нажмите и удерживайте кнопку управления на декоративной обшивке задней двери более трёх секунд. Вы

услышите двухкратный звуковой сигнал. Отпустите кнопку.

Настройка успешно выполнена. С этого момента при использовании системы электропривода AVILINE

SMARTLIFT дверь будет открываться на высоту, выбранную при программировании.

При необходимости, можно изменять высоту подъёма двери неограниченное количество раз, просто повторите

вышеобозначенный алгоритм.

Назначение разъёмов

блока управления

B C

E F

Телефоны технической поддержки: (812)337-6106, (911)123-7178, (800)555-0920 www.info@aviline.ru

стр. 6 из 62018

Артикул:

Данный комплект возможно дооснастить устройством управления дверью багажника движением

ноги AVILINE SMARTFOOT.

Инструкция по установке данного устройства входит в комплект.
