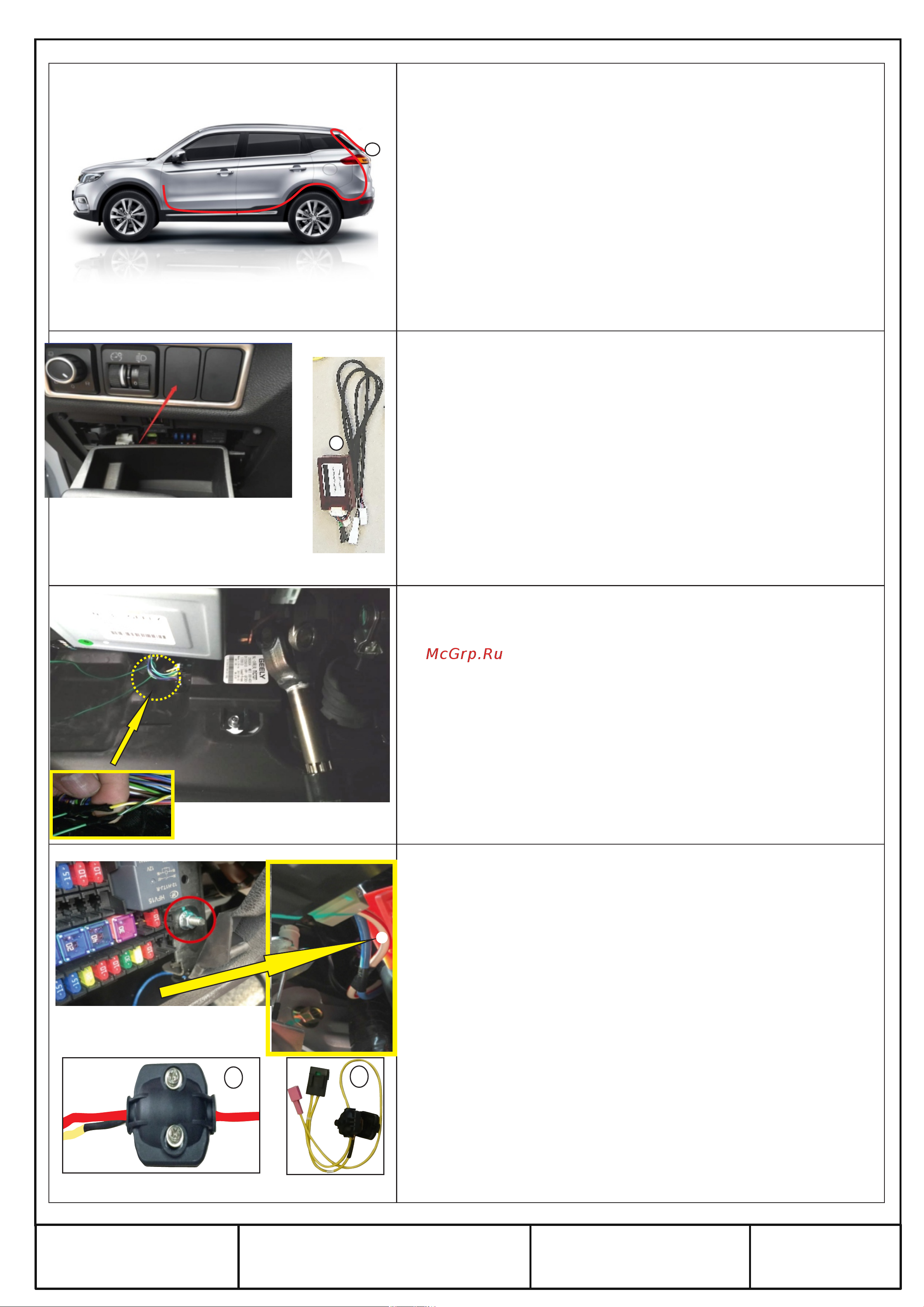

17. Демонтируйте декоративные обшивки порогов водительской

стороны салона а/м. Уложите соединительный кабель питания

блока управления (15) вдоль штатной проводки а/м в

направлении левой части торпедо, фиксируя пластиковыми

стяжками по всей длине кабеля с промежутками 150-200 мм.

18. Слева от руля, вместо заглушки, установите кнопку

управления (6) из комплекта. Подключите её соответствующий

разъем к разъему кабеля CAN блока (5).

19. Закрепите CAN модуль (5) внутри торпедного пространства.

ВАЖНО! Перед подключением проводов необходимо свериться

со схемой электрооборудования а/м.

20. Рядом с рулевой колонкой , при помощи кабеля (19)

произведите подключение к проводам CAN шины а/м в

следующем порядке:

- (CAN-L) ЗЕЛЕНЫЙ/ЧЕРНЫЙ к ЗЕЛЕНЫЙ/БЕЛЫЙ

- (CAN-H) ЗЕЛЕНЫЙ к ЖЕЛТЫЙ/БЕЛЫЙ

Подключите 2-х пиновый разъем соединительного кабеля (19) к

соответствующему разъему кабеля CAN - модуля (5).

21. Соедините 3-х пиновый разъем кабеля CAN-модуля (5) с 3-х

пиновым разъемом соединительного кабеля питания блока

управления (15).

22. С помощью коннектора (7) произведите подключение кабеля

питания с предохранительной колодкой (14) к БЕЛЫЙ-КРАСНЫЙ

проводу +12В за блоком предохранителей.
