Dantex RK-48BHG3N/RK-48HG3NE-W [10/47] Рабочий диапазон
![Dantex RK-48BHG3N/RK-48HG3NE-W [10/47] Рабочий диапазон](/views2/1843583/page10/bga.png)
6
1
Проводной пульт
управления
1
Для управления
внутренним блоком
2
Гайка с шайбой
4
Для фиксации шпильки на
корпусе
3
Гайка
4
Для использования со
шпилькой при монтаже
блока
4
Пружинная
шайба
4
Для использования со
шпилькой при монтаже
блока
5
Изоляция
1
Для изоляции газового
трубопровода
6
Изоляция
1
Для изоляции жидкостного
трубопровода
7
Хомут
8
Для фиксации изоляции
8
Изоляция
2
Для изоляции дренажного
трубопровода
9
Изоляция
1
Для изоляции газового
трубопровода
10
Гайка
1
Для подсоединения
газового трубопровода
11
Гайка
1
Для подсоединения
жидкостного трубопровода

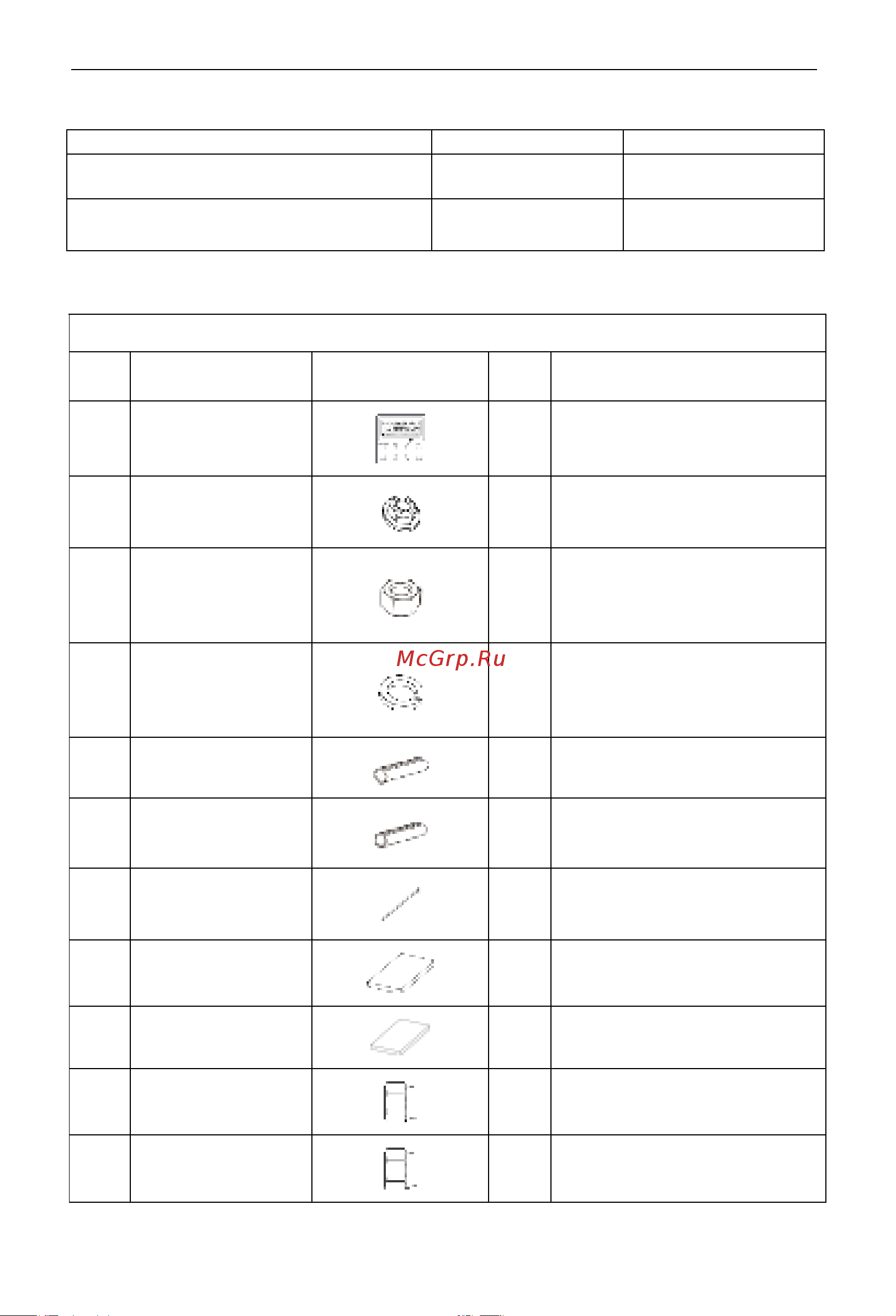

2.2 Рабочий диапазон
2.3 Стандартные принадлежности
Принадлежности внутреннего блока
No.
Наименование
Внешний вид
Кол-во
Назначение
Охлаждение
Обогрев
Температура наружного воздуха по сухому
термометру (℃)
0~+48 -15~+24
Температура в помещении по сухому/влажному
термометру (℃) (предельно высокая)
+32/+23 +27/-
Содержание
- Канальный тип 1
- Кондиционер воздуха 1
- Руководство по монтажу и эксплуатации 1
- Информация для пользователей 2
- Ограничения 3
- Краткое описание блока и его основных частей 4
- Меры технической безопасности 4
- Монтаж 4
- Монтаж пульта управления 4
- Содержание 4
- Техническое обслуживание 4
- Меры технической безопасности 5
- Обязательны к соблюдению 5
- Запрещено 6
- Предупреждение 6
- Предупреждение 7
- Обязательно к ознакомлению 8
- Примечание 8
- 1 соединительный трубопровод дренажный трубопровод силовой кабель воздуховоды и кронштейны для монтажа кондиционера должны быть приобретены на местном рынке 2 блок должен быть оснащен воздуховодами прямоугольного сечения в стандартном исполнении 3 пульт ду и проводной пульт управления представлены только для общего разъяснения 9
- Внешний вид блока и его основных частей 9
- Краткое описание блока и его основных частей 9
- Примечание 9
- Рабочий диапазон 10
- Стандартные принадлежности 2 стандартные принадлежности 10
- No наименование внешний вид 11
- Для подсоединения к пвх дренажному трубопроводу 11
- Монтаж 11
- Назначение 11
- Подбор места для монтажа 11
- Подбор места для монтажа внутреннего блока при подборе ориентируйтесь на следующие условия 11
- Подготовка к монтажу 11
- Предупреждение 11
- Принадлежности наружного блока 11
- Внутренний блок 12
- Габаритные размеры внутреннего блока 12
- Подбор места для монтажа наружного блока при подборе ориентируйтесь на следующие условия 12
- Предупреждение 12
- Пустая страница 14
- Монтаж 18
- Монтаж блока 18
- Подготовка к монтажу внутреннего блока 18
- Выравнивание 19
- Монтаж наружного блока 19
- Примечания к монтажу и требования к соединительным трубопроводам 20
- Требования к соединительным трубопроводам 20
- Развальцовка 21
- 1 изгиб трубопроводов осуществляется вручную будьте аккуратны в процессе изгибания трубопроводов во избежание их повреждения 22
- 2 угол изгиба трубопроводов не должен превышать 90 22
- 3 после изгиба или распрямления трубопровода медь становится тверже что затрудняет повторный изгиб и распрямление впоследствии категорически запрещается сгибать или растягивать трубопроводы более трех раз 22
- 4 в процессе изгибания трубопроводов не превышайте максимально допустимый угол изгиба во избежание их повреждения отрежьте тепло изоляцию трубопровода с помощью острого ножа как показано на рисунке затем согните его после подготовки после изгиба трубопровода на необходимый угол снова установите теплоизоляционный трубопровод и защитите его с помощью изоляционной ленты 22
- Изгиб трубопроводов 22
- Подсоединение трубопровода на стороне внутреннего блока 22
- Примечание 22
- Вакуумирование 24
- Теплоизоляция резьбовых соединений только на стороне внутреннего блока 24
- Заправка дополнительного количества хладагента 25
- Монтаж дренажного трубопровода 26
- Подключение дренажа к внутреннему блоку 26
- Подключение дренажа к наружному блоку 27
- Заметки по использованию дренажного насоса для откачки конденсата 28
- 2 в блоках с насосом для откачки конденсата оба дренажных выхода закрыты пробками по умолчанию оба дренажных выхода должны быть надежно изолированы 3 монтаж дренажного шланга с насосом для откачки конденсата должен осуществляться в соответствии с рисунком ниже высота шланга не должна превышать 1000 мм 29
- Fгьt 71 29
- Для того чтобы дренажный выход выдерживал вес трубопровода максимальная длина участка дренажного трубопровода находящегося под наклоном не должна превышать 75 мм 29
- При объединении нескольких дренажных трубопроводов ориентируйтесь на рисунок ниже 29
- Монтаж адаптеров для воздуховодов 31
- Монтаж адаптеров на выходе приточного воздуха и входе рециркуляционного воздуха 31
- Монтаж воздуховода рециркуляционного воздуха 31
- Монтаж приточного воздуховода 32
- Монтаж приточного и рециркуляционного воздуховодов 32
- Требования к электрическим подключениям 33
- Электрические подключения 33
- Размер силового кабеля и ток защитного автомата 35
- Электрические характеристики 35
- Подключение силового кабеля и кабелей связи 36
- Пустая страница 39
- Проверка после монтажа 41
- Проверьте надежно ли зафиксирован бло 41
- Проверьте следующие пункты после завершения процесса монтажа 41
- Пункты для проверки 41
- Риски в результате некорректного монтажа 41
- Силовая линия электропитания должна быть проложена вдоль правой боковой панели и крепиться к опорам с помощью пластиковых хомутов не касаясь трубопроводов для хладагента линия связи между внутренним и наружным блоками также должна быть проложена вдоль правой панели на безопасном расстоянии от силовой линии электропитания 41
- Ввод в эксплуатацию 42
- Монтаж пульта управления 42
- Анализ общих случаев не являющихся неисправностями 43
- Коды ошибок 43
- Техническое обслуживание 43
- Очистка фильтра 45
- Техническое обслуживание 45
- Дренажный трубопровод 46
- Замена запчастей 46
- Послепродажное обслуживание 46
- Теплообменник наружного блока 46
- Техническое обслуживание перед началом эксплуатационного сезона 46
- Техническое обслуживание после окончания эксплуатационного сезона 46
- Джин джи вест роуд кьяншан жухай гуангдонг 519070 кнр 47
- Официальный сайт в россии dantex ru 47
