(3) Подсоедините один воздуховод для рециркуляционного воздуха к выходу

помощью заклёпок и другой воздуховод к решетке рециркуляционного воздуха.

Для удобства регулировки высоты можно отрезать необходимую часть

тканевого переходника, которую можно укрепить и обвязать стальным

хомутом.

(4) При выборе выхода для рециркуляционного воздуха снизу наблюдается

повышенный уровень шума по сравнению с режимом рециркуляции воздуха с

обратной стороны воздуховода, поэтому в данном случае рекомендуется

устанавливать звукоглушитель и коробку статического давления для снижения

уровня шума.

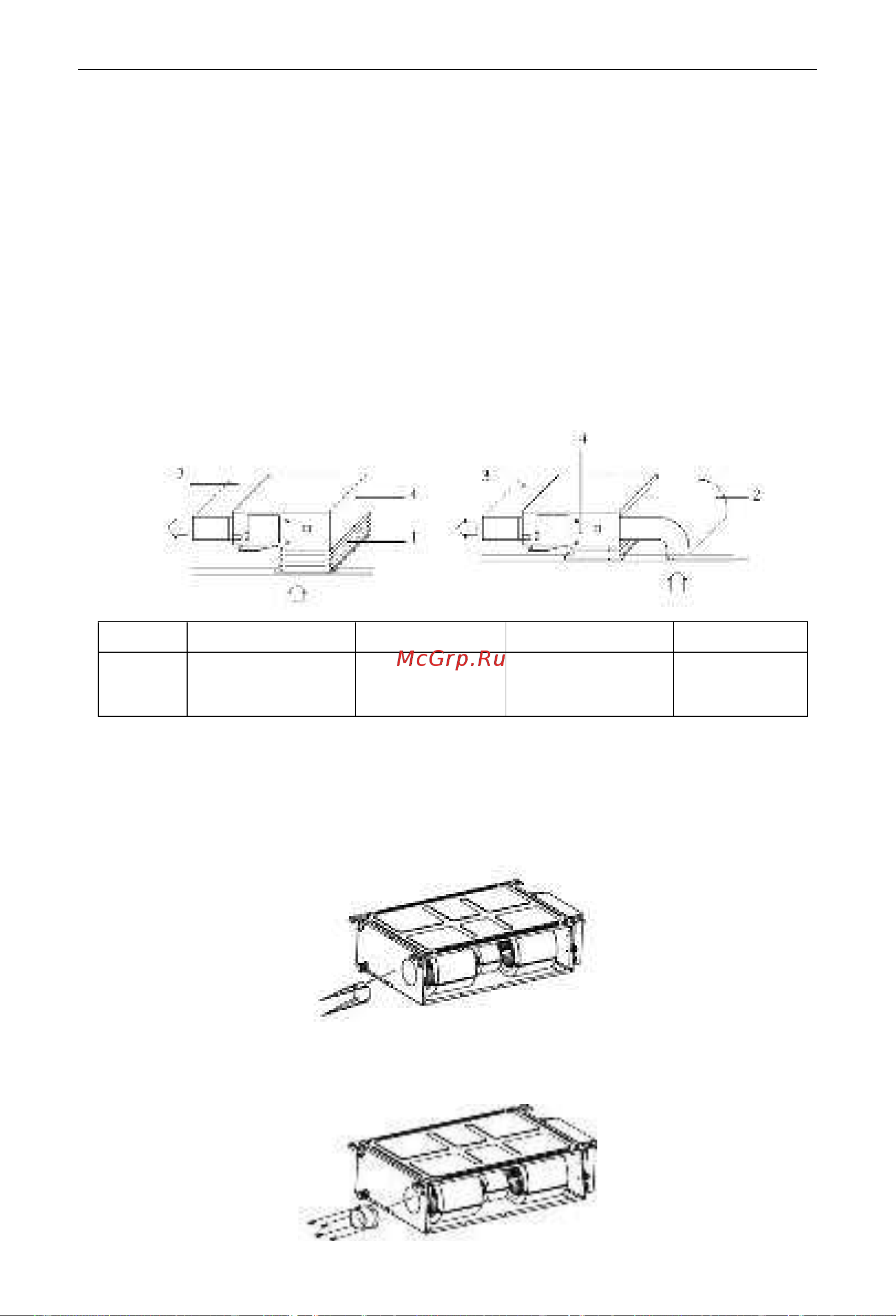

3.2.7.3 Монтаж приточного и рециркуляционного воздуховодов

Способ монтажа должен подбираться исходя из архитектурных

особенностей конструкции здания. См. Рис. ниже.

No 1 2 3 4

Вход для

рециркуляционного

воздуха (с фильтром)

Воздуховод

рециркуляции

воздуха

Канал притока

воздуха

Внутренний

блок

3.2.7.4 Монтаж приточного воздуховода

(1) Для притока воздуха удалите специальную пластину-перегородку, как показано

на следующем рисунке. Если воздуховод притока воздуха не используется,

перекройте приток воздуха пластиной-перегородкой с помощью изоляционного

материала.

(2) Установите круглый фланец так, чтобы его можно было подключить к

воздуховоду притока воздуха, как показано на следующем рисунке.

Выход воздуха

Вход воздуха

Удалите

Наиме-

нование

1 1 1 1 1
