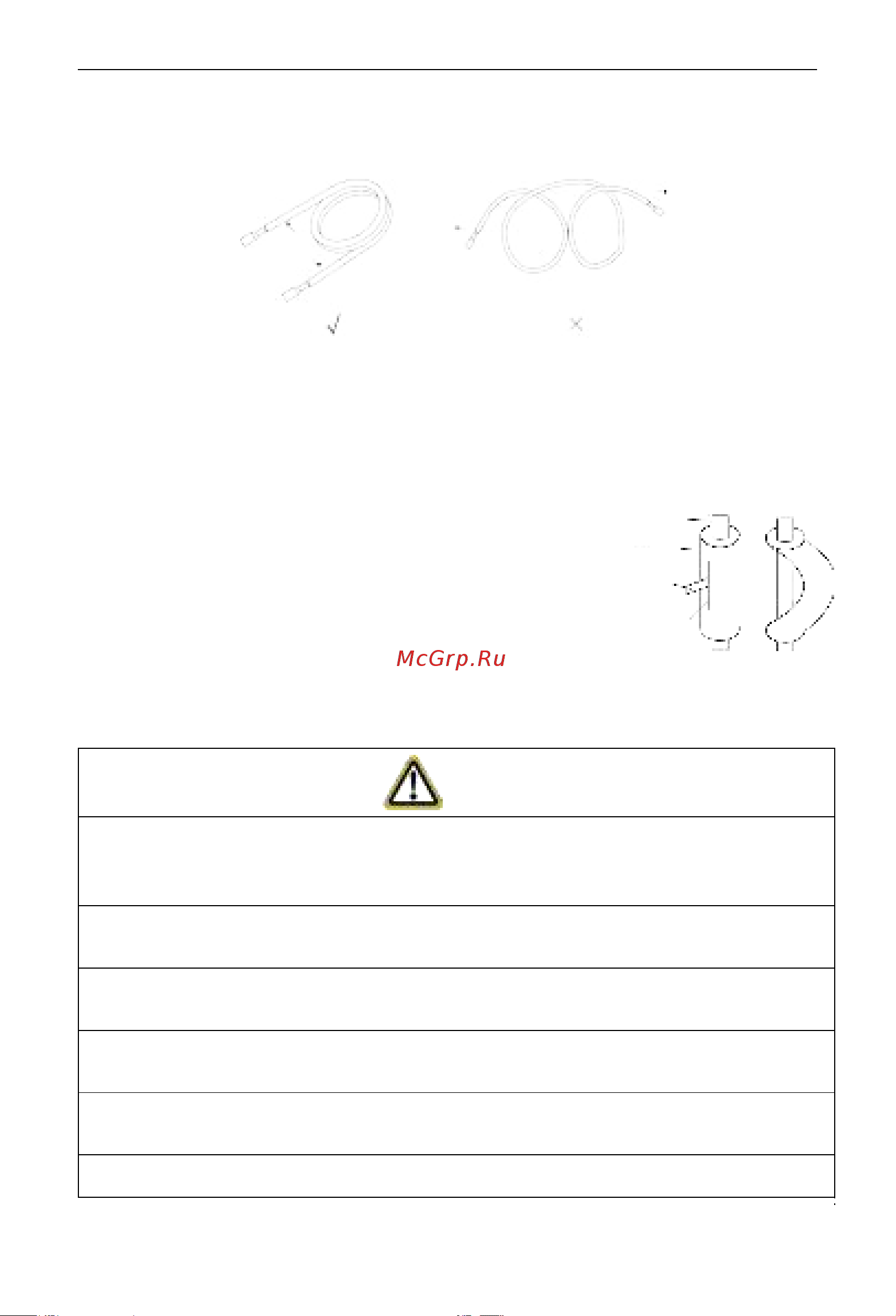

Dantex RK-48BHG3N/RK-48HG3NE-W [22/47] Изгиб трубопроводов
![Dantex RK-48BHG3N/RK-48HG3NE-W [22/47] Изгиб трубопроводов](/views2/1843583/page22/bg16.png)
18
3.2.3.3 Изгиб трубопроводов
(1) Изгиб трубопроводов осуществляется вручную. Будьте аккуратны в
процессе изгибания трубопроводов во избежание их повреждения.
(2) Угол изгиба трубопроводов не должен превышать 90°.
(3) После изгиба или распрямления трубопровода медь становится тверже,
что затрудняет повторный изгиб и распрямление впоследствии. Категорически
запрещается сгибать или растягивать трубопроводы более трех раз.
(4) В процессе изгибания трубопроводов не
превышайте максимально допустимый угол изгиба
во избежание их повреждения. Отрежьте тепло-
изоляцию трубопровода с помощью острого ножа,
как показано на рисунке, затем согните его после
подготовки. После изгиба трубопровода на
необходимый угол, снова установите теплоизоляционный трубопровод и
защитите его с помощью изоляционной ленты.
Растяните трубопровод путем
его распрямления
Трубопровод
Теплоизоляция
трубопровода
Нож
Линия отреза
теплоизоляции
ПРИМЕЧАНИЕ
①. При подсоединении или отсоединении трубопровода от блока, пожалуйста,
используйте либо обычный разводной ключ, либо гаечный ключ с регулировкой
момента.
②. При подсоединении трубопровода смажьте конусную гайку изнутри и снаружи
холодильным маслом, закрутите ее вручную, а затем зафиксируйте с помощью
гаечного ключа в 3-4 оборота.
③. См. Таблицу для проверки соответствующего крутящего момента гаечного
ключа (чрезмерный крутящий момент может повредить гайку, что впоследствии
приведет к утечке).
④. Тщательно осмотрите резьбовое соединение на отсутствие утечек, затем
оберните его теплоизоляционным материалом, как показано на рисунке.
⑤. Используйте изоляционный материал (губку) для изоляции резьбового
соединения газового трубопровода.
⑥. Газовый трубопровод должен подсоединяться только после полного
подключения жидкостного трубопровода.
3.2.3.4 Подсоединение трубопровода на стороне внутреннего блока
