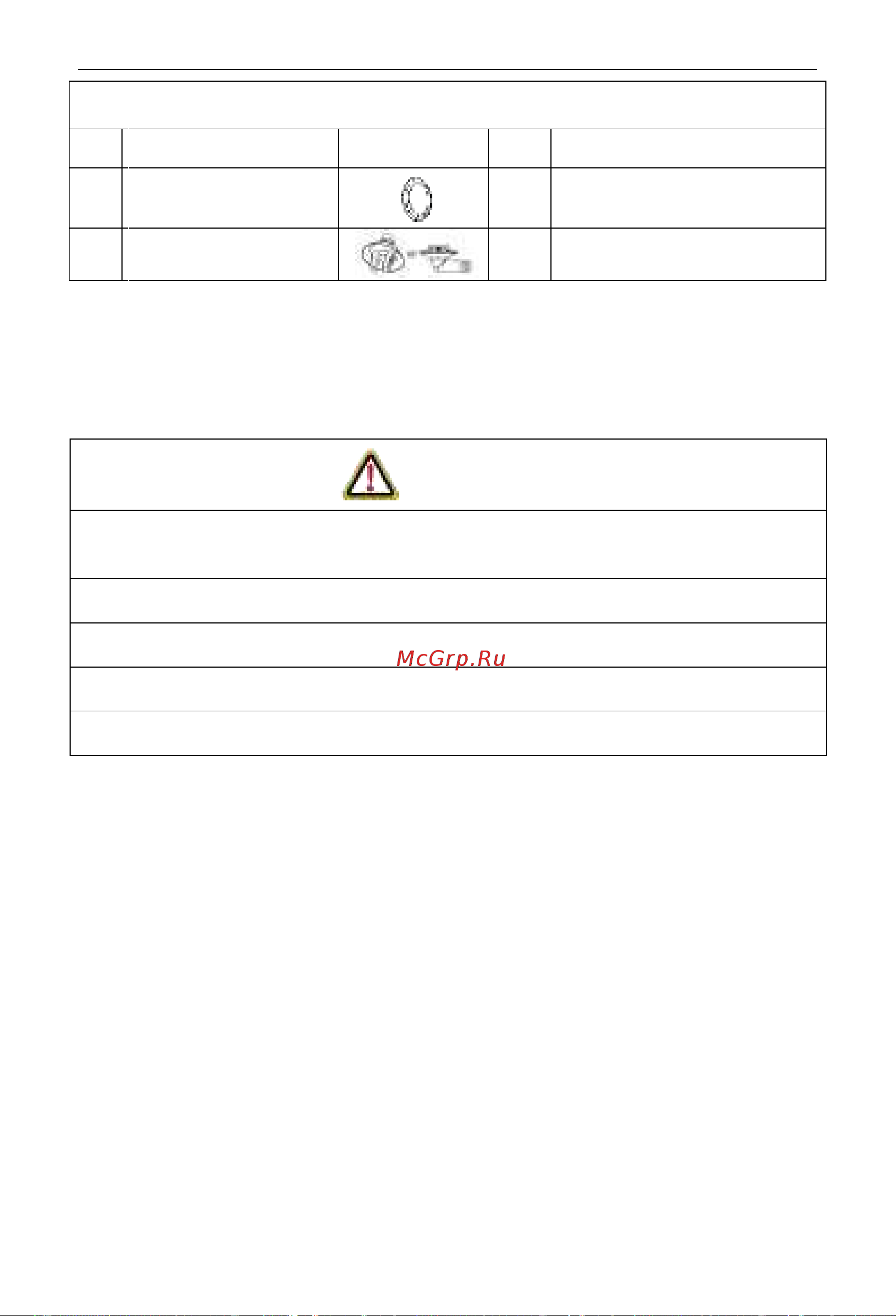

Принадлежности наружного блока
No
Наименование
Внешний вид
Кол-во
Назначение
1 3
Для закрытия неиспользуемого
выхода дренажного
трубопровода
2
Переходник для
дренажного трубопровода
1
Для подсоединения к ПВХ-
дренажному трубопроводу
3. Монтаж
3.1 Подготовка к монтажу
3.1.1 Подбор места для монтажа
ПРЕДУПРЕЖДЕНИЕ
①
. Выберите место, способное выдержать вес внутреннего блока во время работы. В результате
некорректного монтажа и ненадёжной фиксации блок может упасть, что, в свою очередь, чревато
травмами для пользователей, а также блок может издавать шум во время работы.
②.Устанавливайте блок на поверхность под углом наклона не более 5°.
③.
Не устанавливайте блок в месте, подвергаемом прямому воздействию солнечных лучей.
④. Категорически запрещается устанавливать блок в местах, где есть утечки
легковоспламеняющегося газа.
⑤. Категорически запрещается устанавливать блок в непосредственной близости от
источников тепла, пара либо легковоспламеняющегося газа.
Подбор места для монтажа внутреннего блока (При подборе
ориентируйтесь на следующие условия)
①.
Не загромождайте входы или выходы посторонними предметами.. Это может затруднить
свободную циркуляцию воздушного потока и стать причиной неисправностей
агрегата. Запрещается устанавливать блок в прачечных или кухнях.
②.
Запрещается устанавливать блок в местах, где имеются источники тепла или открытого
огня во избежание возгорания или взрыва в результате контакта с хладагентом.
③.
Убедитесь, что опора выдерживает вес блока, увеличенный как минимум в четыре раза.
④.
Устанавливайте блок на ровной поверхности способной выдержать его вес во время
работы, при этом поверхность должна обеспечивать горизонтальное положение блока,
таким образом, уровень шума и вибрации будут минимальными.
⑤.
Длина трубопроводов и электропроводки внутреннего блока должна соответствовать норме.
⑥.
Блок должен быть установлен в месте, обеспечивающем легкий доступ к подключению
дренажа и надежный отвод конденсата по дренажному трубопроводу.
⑦.
При установке подвесной опоры на шпильку с анкером убедитесь, что поверхность, на
которую устанавливается блок, способна выдержать его вес. Если поверхность
недостаточно прочная, обеспечьте дополнительное крепление блока во избежание его
падения во время эксплуатации.
⑧.
Внутренний блок, линия питания и линия сигнала должны находиться по крайней мере
на расстоянии 1 м от телевизора или стереоустановок во избежание помех и потери
сигнала. (В зависимости от частоты радиоволн расстояние 1 м может быть
недостаточным для устранения помех и шума).
Пробка для дренажа
) . .
·.
