Dantex RK-48BHG3N/RK-48HG3NE-W [19/47] Монтаж наружного блока

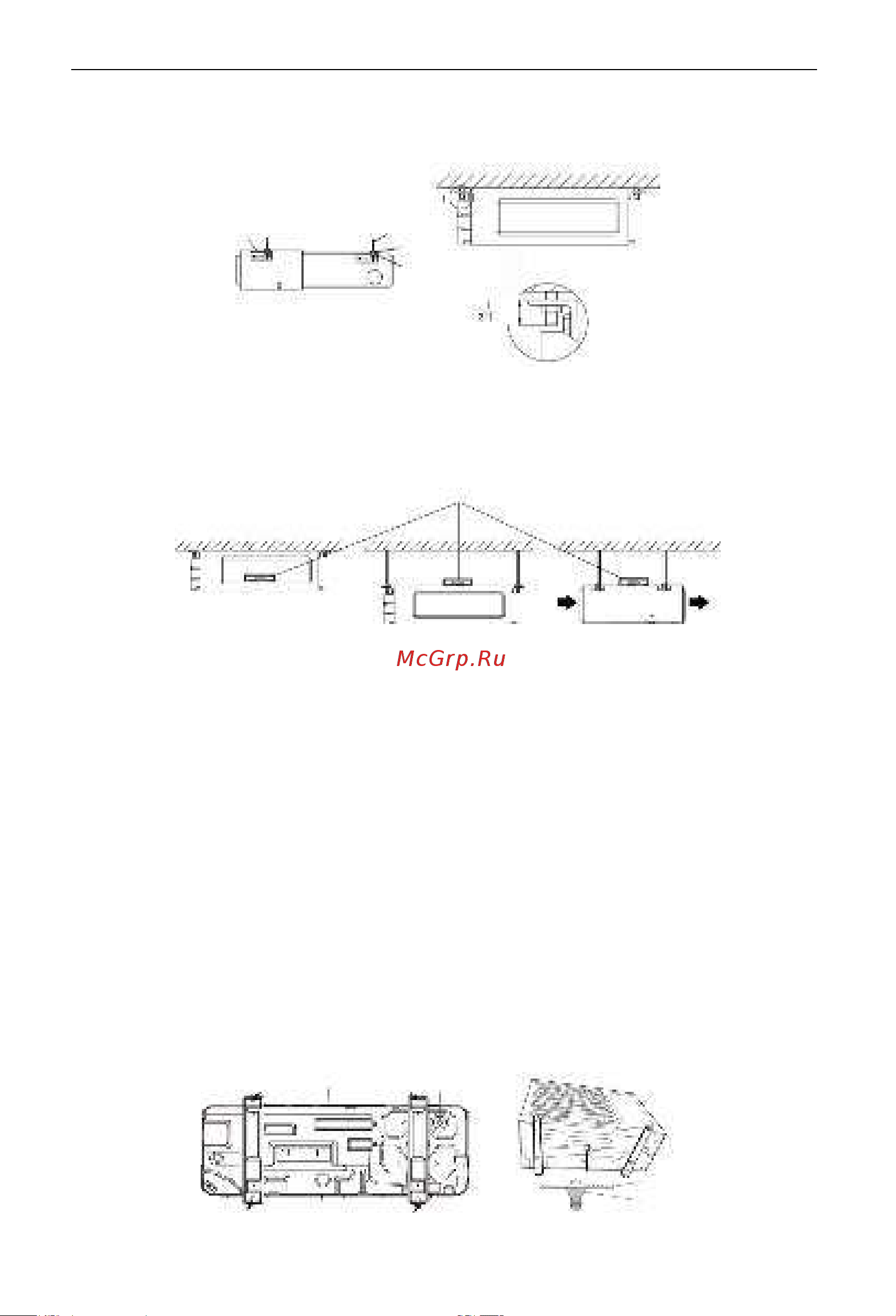

(4) Установите подвесные кронштейны блока на шпильки, закрепленные на

потолке, а также установите специальную гайку. (См. Рис.)

3.2.1.2 Выравнивание

После завершения монтажа внутреннего блока необходимо

провести проверку его горизонтального уровня для того, чтобы

выровнять расположение блока, как показано на Рисунке ниже.

Шпилька

Винт

Гайка

Пузырьковый строительный уровень

3.2.2 Монтаж наружного блока

(1) Если наружный блок установлен на твердой поверхности, такой как

бетон, используйте болты и гайки M10 для его фиксации. Убедитесь, что

поверхность обеспечивает горизонтальное положение блока, таким

образом, уровень шума и вибрации будут минимальными

(2) Не устанавливайте наружный блок на крыше здания.

(3) Во избежание вибрации и шума во время эксплуатации установите

виброопоры между корпусом блока и монтажным основанием.

(4) Для отвода конденсата во время обогрева и оттайки необходимо

установить дренажный трубопровод и подключить его к наружному блоку.

Вставьте сливную муфту в нижнее отверстие наружного блока. Затем

подсоедините сливной шланг к муфте. Примечание: для отвода

конденсата необходимо обеспечить расстояние не менее 10 см между

блоком и поверхностью, на которой он установлен. См. рисунки ниже.

Основание

Пробка

Монтажное отверстие дренажного трубопровода

Шасси

Дренажный

переходник

≤48 мм
