9
ПРИМЕЧАНИЕ
Сверления потолка и монтаж блока должны осуществляться строго
квалифицированными специалистами!
Единица измерения: мм

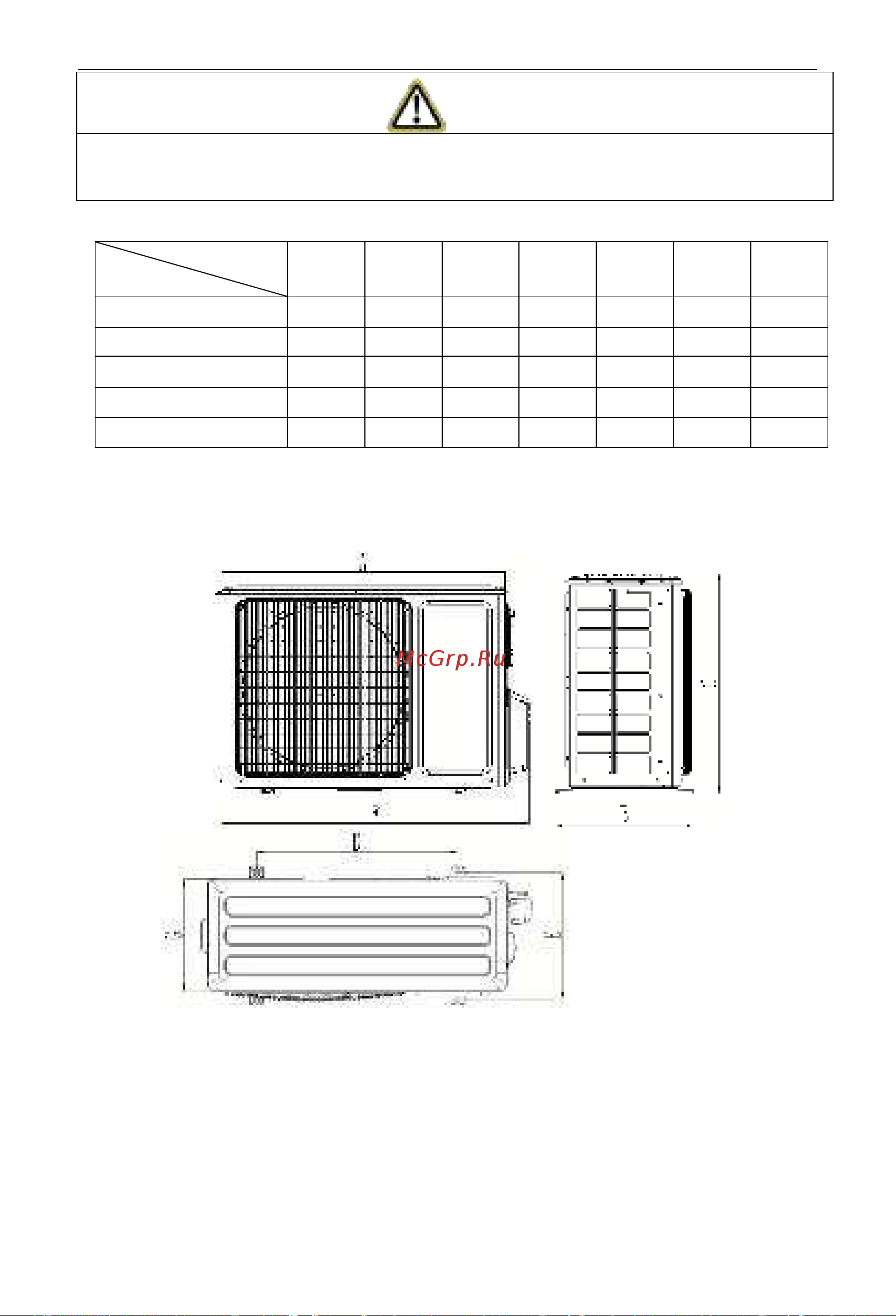

(2) Наружные блоки
Типоразмер
Модель
A B C D E F G
RK-18BHG3N
1060 415 1000 200 450 474 1068
RK-24BHG3N
1360 415 1300 220 450 474 1368
1040 500 1000 300 700 754 1092
RK-36BHG3N
1440 500 1400 300 700 754 1492
RK-48BHG3N
1440 500 1400 300 700 754 1492
RK-60BHG3N
RK-18HG3NE-W; RK-24HG3NE-W; RK-36HG3NE-W
.1
~
--,
1
1· ·-~
-·
·· ,; . 1
--.
1 -.
