13

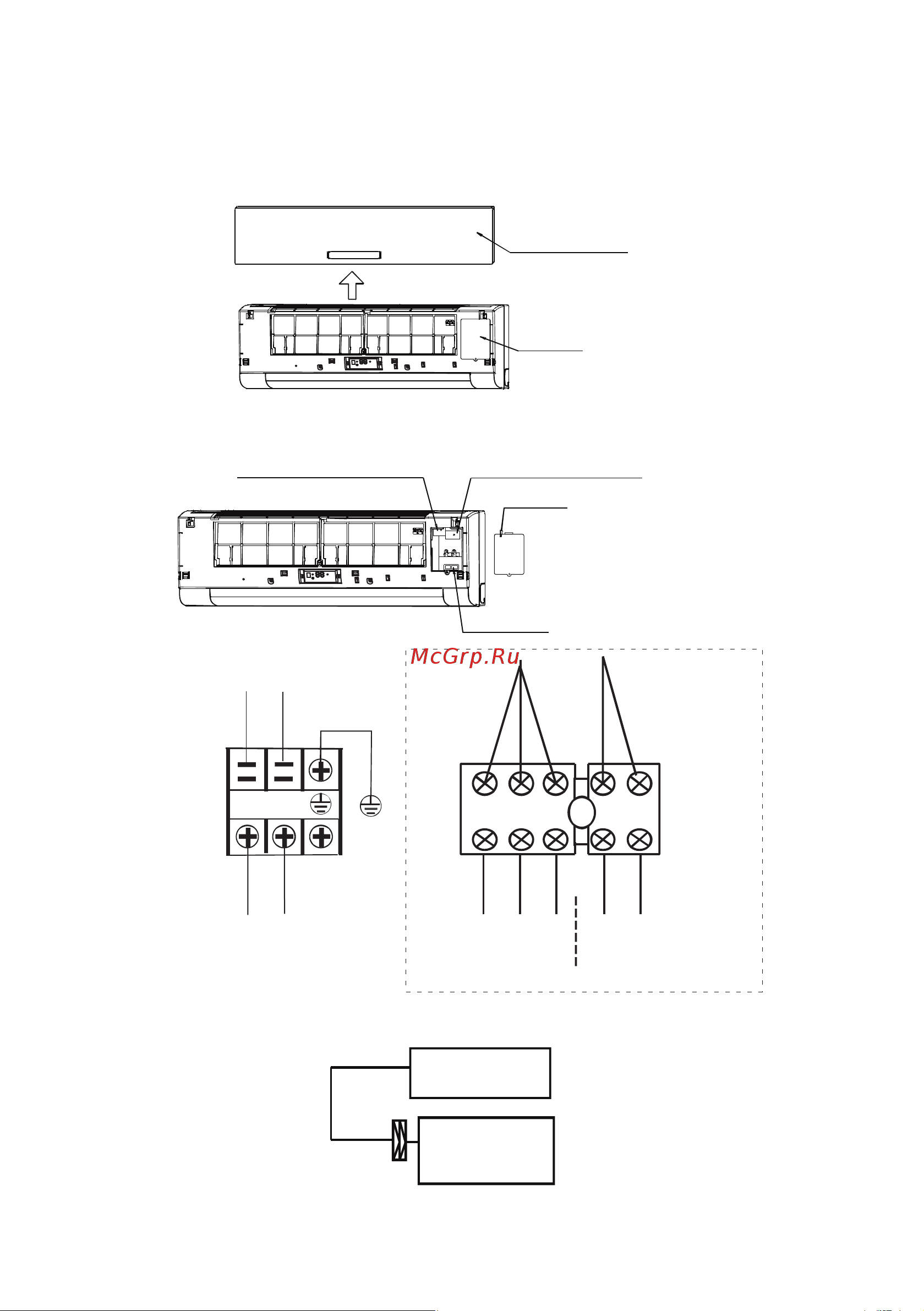

Подключение проводов
Подключите электропитание 220 В/50 Гц к клеммной колодке, которая находиться под крыш-
кой, с правой стороны устройства.
1. Снимите лицевую панель.
2. Для этого откройте панель и аккуратно потяните ее вверх.
Лицевая панель
Крышка
3. Снимите крышку и подключите провода.
Крышка
ХТ3 — подключение центрального
контроллера (опция)
ХТ1 — подключение
электропитания
DIP-переключатели
L N
ПИТАНИЕ
220 В/50 Гц
Красный
Черный
Ж/з
Клеммная
колодка
ХТ1
Клеммная
колодка
ХТ3
К таймеру
К центральному
контроллеру
(ССМ) COM.BUS
ОПЦИЯ
Красный
Красный
Черный
Белый
Синий
X Y E
1 2
• Подключите проводной пульт управления. Пульт подключается к разъему CN202 на
плате дисплея.
Плата дисплея
Проводной
контроллер
управления
