15
7. Проводной пульт ДУ LZ-UPW4

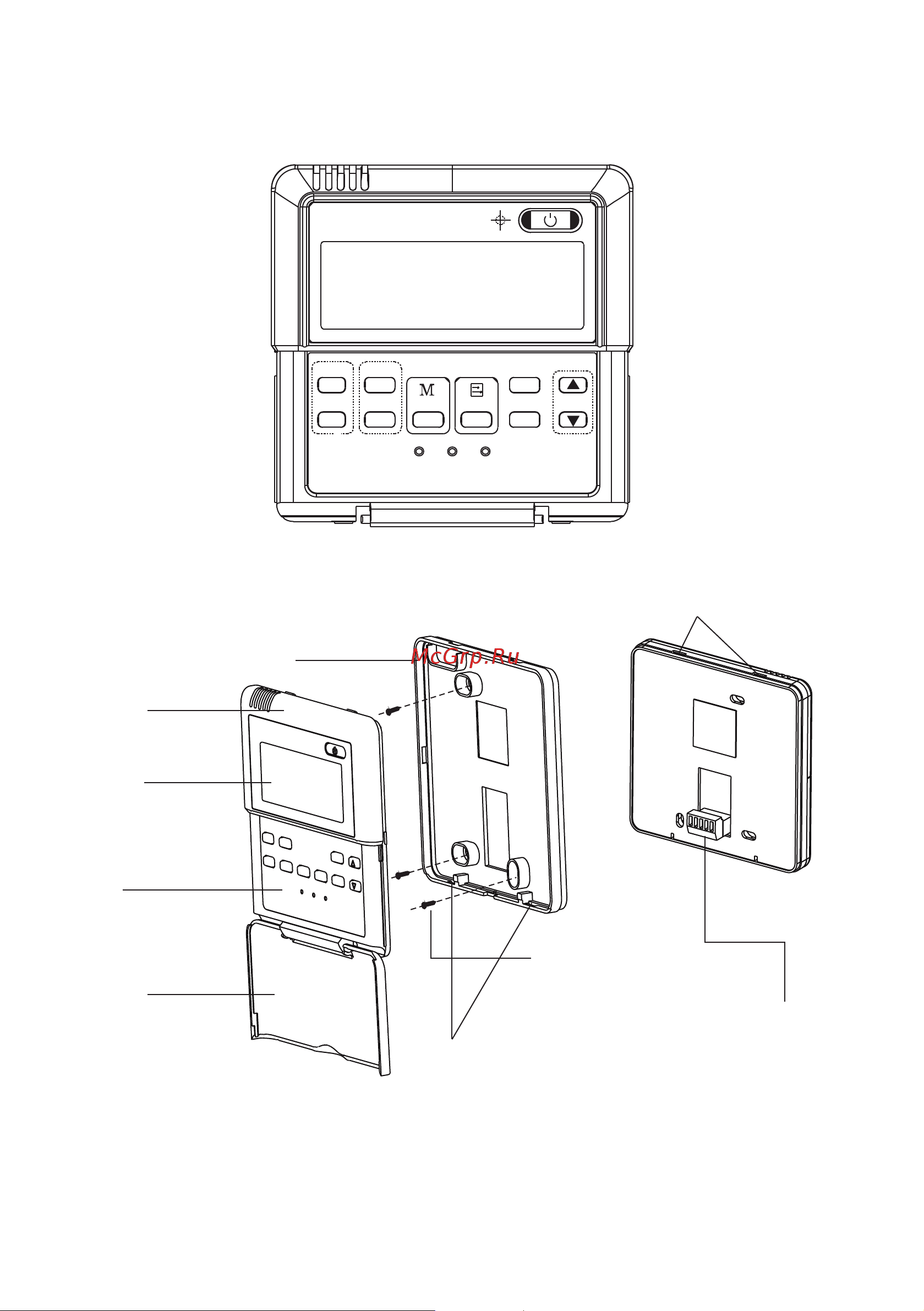

Внешний вид
TIM ER ON
TIM ER OFF
TEMP
L O C K
MO DE
CLOCK
CO NFIR M
EC ON OMICAL
SW ING
RESET
OK
FAN SPEED
COOL/
HEAT
Подцепите отверткой крышку пульта ДУ и снимите ее.
Задняя крышка
Передняя
крышка
ЖК-экран
Кнопки
управления
Защитная
крышка
Аккуратно тонкой отверткой нажмите
на язычок и откройте панель
Клеммная колодка для
подключения проводов
Винты крепления
внутреннего корпуса
Пазы
Примечания
• Не заворачивайте винты слишком туго, иначе крышка может продавиться или сломаться
ЖК-дисплей.
• При установке крышки пульта ДУ будьте внимательны, чтобы не перекусить провода.
