Lessar LSF-250KH22 [9/20] Порядок действий

Порядок действий

1. Определите место монтажа устройства.

• Поверхность, на которую предполагается установить блок, должна быть ровной.

• Не монтируйте блок в местах с высокой влажностью, источниками тепла или рядом с

местом хранения огнеопасных веществ.

• Предусмотрите свободное место вокруг для обслуживания усвтройства и чистки

фильтров.

• Ничего не должно мешать выходу воздушного потока.

• От потолка до устройства должно быть не менее 300 мм.

2. Приложите монтажный шаблон к стене и разметьте отверстия для крепежа монтажной

панели.

3. Закрепите монтажную панель. Убедитесь, что крепеж панели способен выдержать не

менее 60 кг.

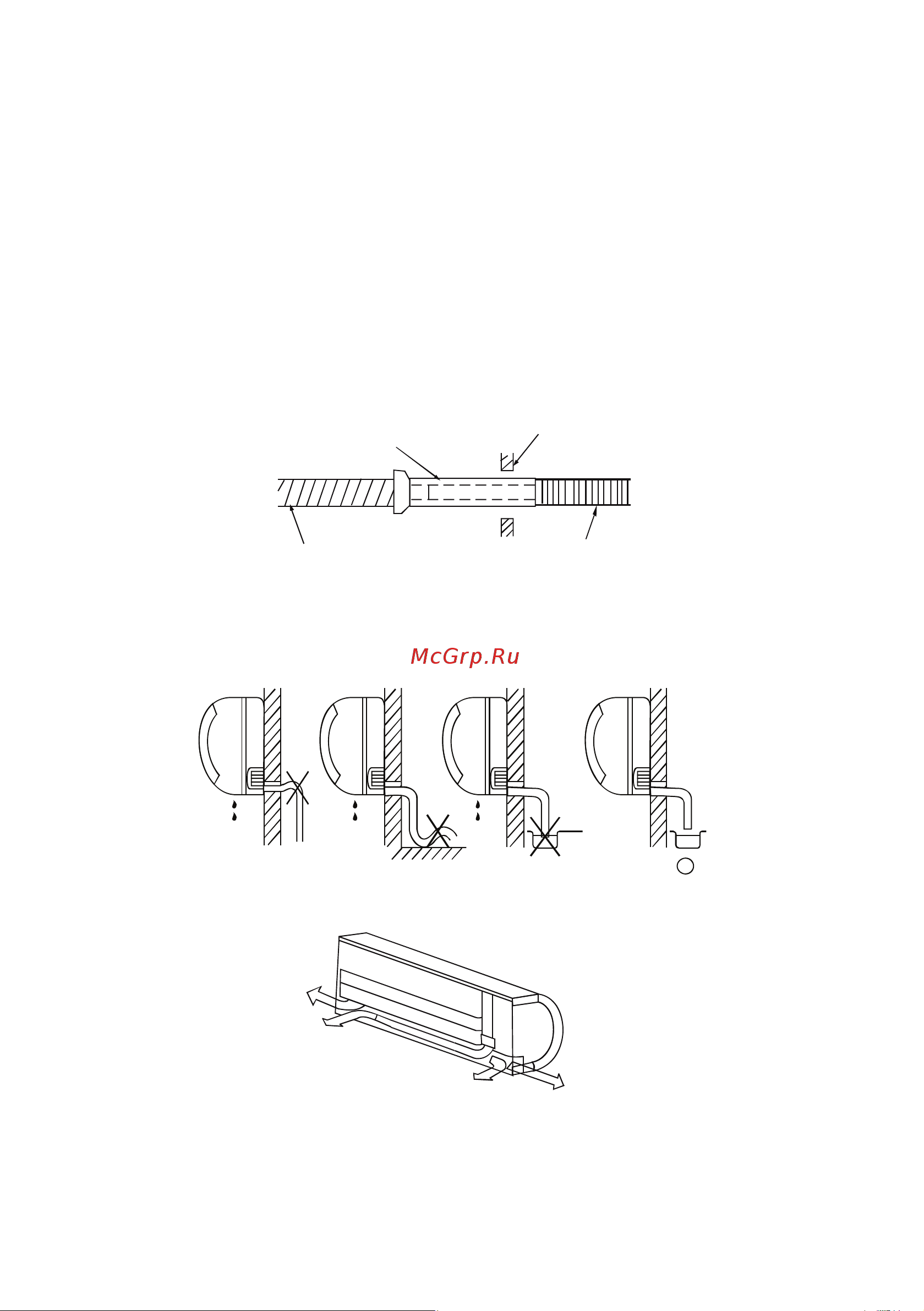

4. Просверлите в стене отверстие для трубопроводов диаметром не менее 55 мм. Вставьте в

отверстие монтажную гильзу, чтобы предохранить трубопроводы от повреждений.

Стена

Монтажная гильза

Трубопровод

5. Для обеспечения надежного отвода конденсата прокладывайте трубопровод для слива

конденсатной воды под уклоном не менее 3 см на каждый метр трубопровода, избегайте

перегибов и заломов. Сливной шланг должен заканчиваться на 50 мм выше уровня по-

верхности, на которую производиться слив конденсата. При выводе слива в канализацию

предусмотрите гидрозатвор.

6. Присоедините трубы к основной магистрали.

• Подключение трубопроводов может быть выполнено способами, показанными ниже:

Подключение

справа сзади

Подключение

справа

Подключение

слева

Подключение

слева сзади
