16
Установка на стену
Перед установкой пульта ДУ выполните скрытую проводку 3-жильного кабеля в точку, соот-
ветствующую середине верхней кромки пульта ДУ.
Для монтажа на твердых вертикальных поверхностях используйте монтажную коробку LZ-
UPW4-box , артикул 000115871 (опция).
Информацию о подключении проводов смотрите на схеме подключения.
Примечания
• Не заворачивайте винты слишком туго, иначе крышка может продавиться или сломаться
ЖК-дисплей.
• При установке крышки пульта ДУ будьте внимательны, чтобы не перекусить провода
• Не забудьте оставить достаточно длинный конец кабеля для обслуживания пульта ДУ.

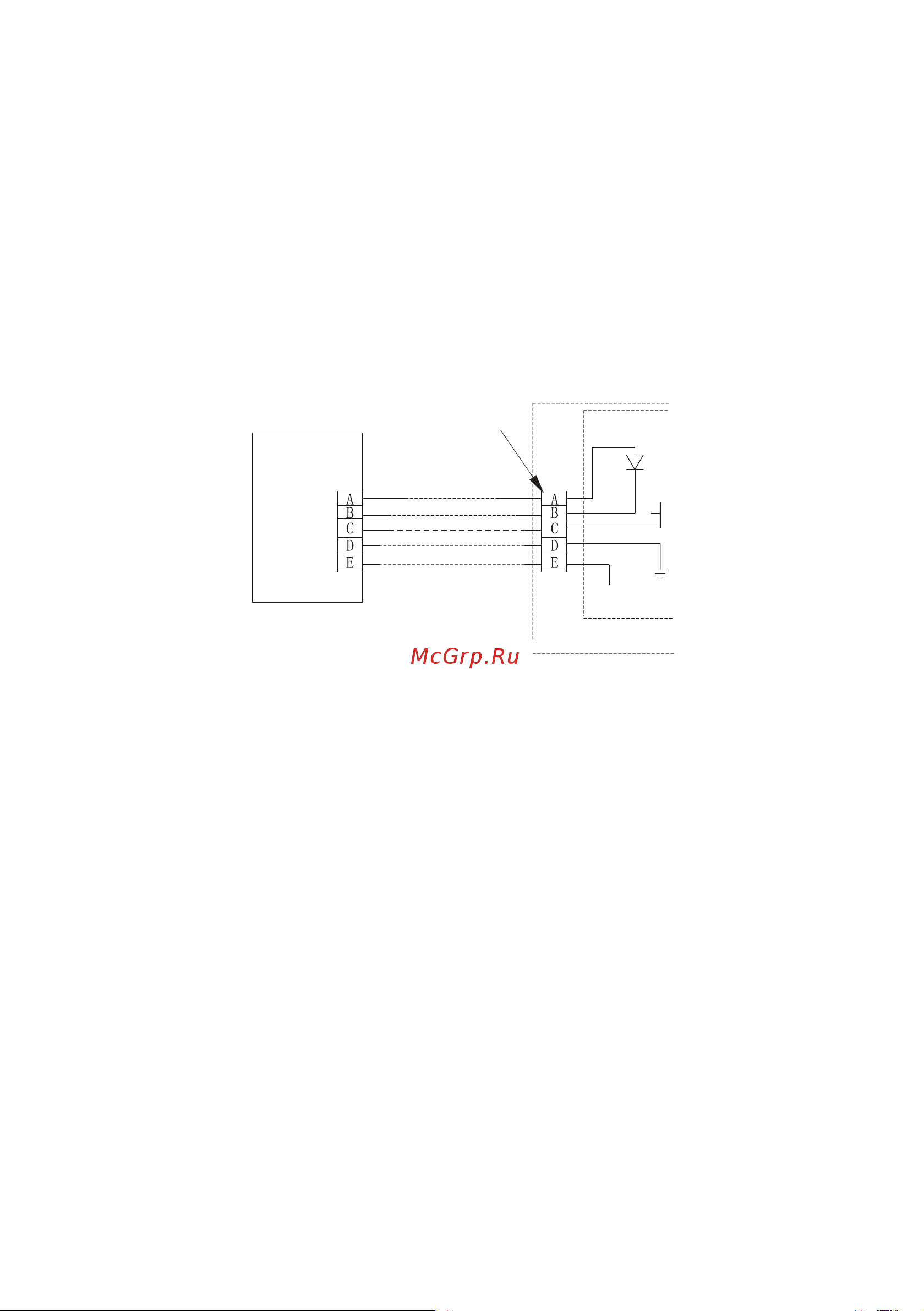

Подключение проводов проводного пульта ДУ
+5
Пульт управления
5-жильный защищенный
кабель
Клеммная
колодка
Внутренний блок
Команда плате
управления
