Lessar LUM-HE500ATA4-hr [18/100] Подготовка к монтажу
![Lessar LUM-HE500ATA4-hr [18/100] Подготовка к монтажу](/views2/1844575/page18/bg12.png)
18
9. Подготовка к монтажу
Подготовка к монтажу наружного блока
Убедитесь, что модель вашего оборудования соответствует описанной в инструкции.
При монтаже оборудования в небольших замкну тых помещениях убедитесь, что в случае утеч-
ки хладагента концентрация хладагента в помещении не превысит уровень безопасного на-
хождения в помещении.
Выбор места для установки
Не устанавливайте оборудование в следующих местах:
• В местах вероятных утечек легко воспламеняющихся газов.
• Рядом с маслами (включая машинные масла).
• В местах содержания большого количества солей в воздухе, например, на побережье моря
или океана.
• В местах содержания едких газов в воздухе (например, сульфидов) или в местах выхода их
наружу (например, рядом с промышленными трубами).
• В места х, где теплый воздушный поток или шум от нару жного блока мешает вашим соседям.
• В местах, где вес блока превышает допустимую нагрузку на конструкции.
• Под уклоном.
• В плохо вентилируемых местах.
• Ближе чем в 1 метре от теле- и радиоприборов и антенн.
• Рядом с электроподстанцией или источником помех высокой частоты.

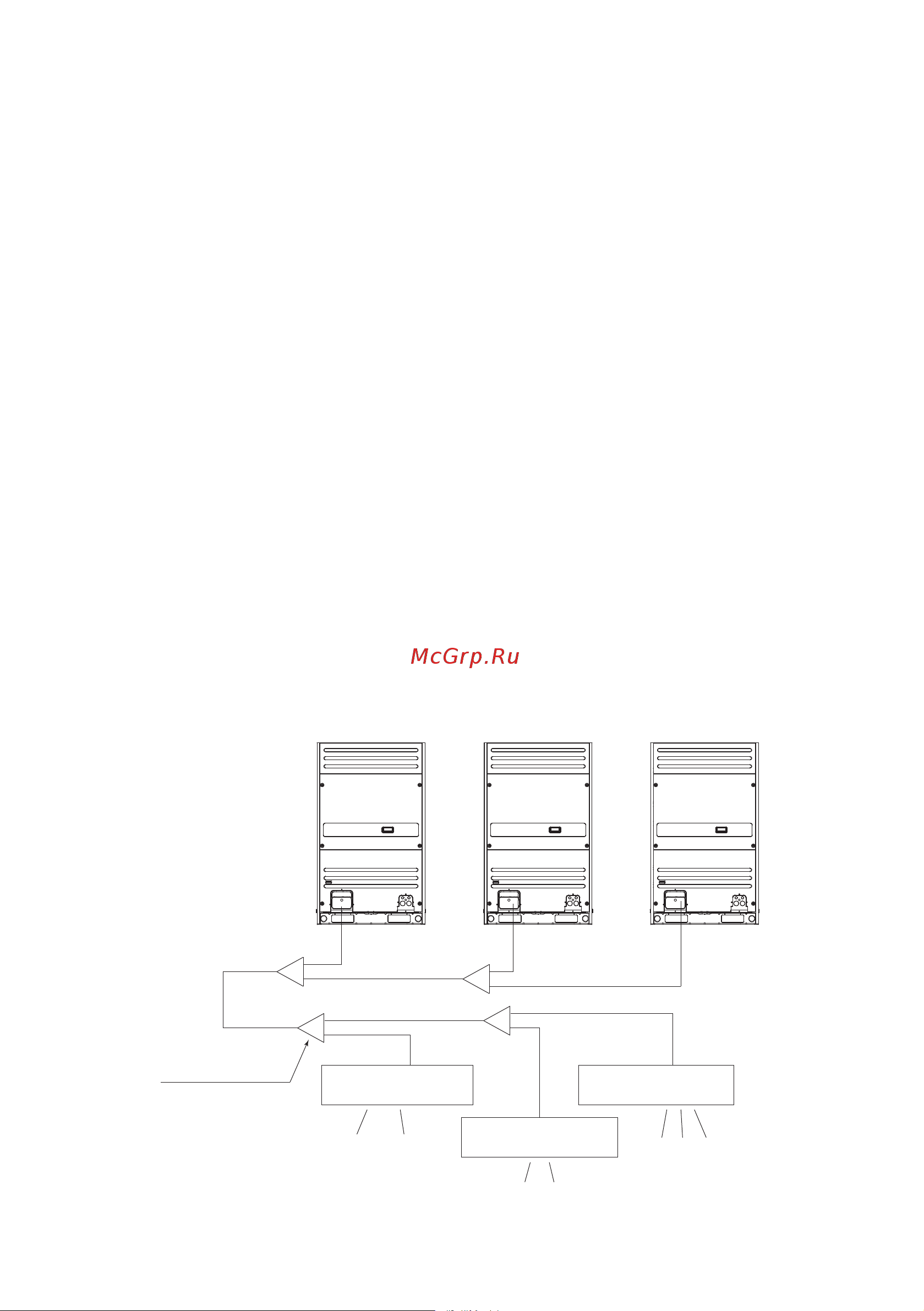

Размещение наружных блоков и выбор ведущий/ведомый
Если в общей системе устанавливается более одного наружного блока, то блоки должны быть
установлены в следующем порядке: первым (ближе к первому разветвителю) должен стоять
блок большей мощности, вторым и далее блоки меньшей мощности. На первом блоке устанав-
ливается адрес ведущего, на следующих блоках — адреса ведомых.
Наружные блоки
LUM-HE500ATA4-hr LUM-HE450ATA4-hr LUM-HE335ATA4-hr
Блок распределения
А
1-й разветвитель
Блок распределения
С
Блок распределения
В
К внутренним блокам
К внутренним блокам
К внутренним блокам
