Назначение и принцип действия 6

Наружный блок мультизональной системы служит для обеспечения циркуляции хладагента в определенном физическом состоянии в зависимости от режима работы необходимого для работы внутренних блоков мультизональной системы в основе принципа действия мульти зональной системы лежит теплообмен между воздухом и хладагентом посредством тепло обменника состоящего из медных трубок и алюминиевых ребер ламелей в свою очередь движение воздуха через теплообменник обеспечивает крыльчатка вентилятора вращение которой происходит с помощью электромотора внутреннего блока данной системы 6

Прочие цифры серийного номера имеют значение для поиска и заказа запасных частей для оборудования поэтому при заказе запасных частей указывайте серийный номер полностью кроме этого дата производства указана на упаковке блока отдельной наклейкой 6

Число 14 6

Данные получены при следующих условиях 1 охлаждение температура в помещении 27 с db 19 с wb наружная температура 35 с db 24 с wb длина трубопровода 7 5 м перепад уровня равен нулю 2 обогрев температура в помещении 20 с db 15 с wb наружная температура 7 с db 6 с wb длина трубопровода 7 5 м перепад уровня равен нулю 3 диаметры присоединительных патрубков после отсечных вентилей 4 уровень звукового давления указанный в спецификации измеряется в специальном для этого поме щении акустической полубезэховой камере в которой стены покрыты звукопоглощающим материалом на расстоянии 1 м в горизонте 1 3 м от пола в реальном помещении звук от оборудования усиливается из за многократного отражения от потолка стен мебели и др данный эффект приводит к росту уровня звукового давления который зависит от типа помещения и характеристик отражающих поверхностей 7

Спецификация 7

Данные получены при следующих условиях 1 охлаждение температура в помещении 27 с db 19 с wb наружная температура 35 с db 24 с wb длина трубопровода 7 5 м перепад уровня равен нулю 2 обогрев температура в помещении 20 с db 15 с wb наружная температура 7 с db 6 с wb длина трубопровода 7 5 м перепад уровня равен нулю 3 диаметры присоединительных патрубков после отсечных вентилей 4 уровень звукового давления указанный в спецификации измеряется в специальном для этого поме щении акустической полубезэховой камере в которой стены покрыты звукопоглощающим материалом на расстоянии 1 м в горизонте 1 3 м от пола в реальном помещении звук от оборудования усиливается из за многократного отражения от потолка стен мебели и др данный эффект приводит к росту уровня звукового давления который зависит от типа помещения и характеристик отражающих поверхностей 8

Данные получены при следующих условиях 1 охлаждение температура в помещении 27 с db 19 с wb наружная температура 35 с db 24 с wb длина трубопровода 7 5 м перепад уровня равен нулю 2 обогрев температура в помещении 20 с db 15 с wb наружная температура 7 с db 6 с wb длина трубопровода 7 5 м перепад уровня равен нулю 3 диаметры присоединительных патрубков после отсечных вентилей 4 уровень звукового давления указанный в спецификации измеряется в специальном для этого поме щении акустической полубезэховой камере в которой стены покрыты звукопоглощающим материалом на расстоянии 1 м в горизонте 1 3 м от пола в реальном помещении звук от оборудования усиливается из за многократного отражения от потолка стен мебели и др данный эффект приводит к росту уровня звукового давления который зависит от типа помещения и характеристик отражающих поверхностей 9

Данные получены при следующих условиях 1 охлаждение температура в помещении 27 с db 19 с wb наружная температура 35 с db 24 с wb длина трубопровода 7 5 м перепад уровня равен нулю 2 обогрев температура в помещении 20 с db 15 с wb наружная температура 7 с db 6 с wb длина трубопровода 7 5 м перепад уровня равен нулю 3 диаметры присоединительных патрубков после отсечных вентилей 4 уровень звукового давления указанный в спецификации измеряется в специальном для этого поме щении акустической полубезэховой камере в которой стены покрыты звукопоглощающим материалом на расстоянии 1 м в горизонте 1 3 м от пола в реальном помещении звук от оборудования усиливается из за многократного отражения от потолка стен мебели и др данный эффект приводит к росту уровня звукового давления который зависит от типа помещения и характеристик отражающих поверхностей 10

Lum he252ata4 hr lum he280ata4 hr lum he335ata4 hr lum he400ata4 hr lum he450ata4 hr lum he500ata4 hr lum he560ata4 hr 11

Габаритные размеры 11

Допустимые температурные диапазоны 12

Основание для наружного блока 12

Режим работы до 15 с доступен только для блока распределителя lz vts1 12

Максимально допустимое количество внутренних блоков 13

Гидравлическая схема и основные компоненты 14

Описание компонентов 14

Блок распределитель 15

Габаритные размеры 15

Размеры мульти блока распределителя 15

Размеры одиночного блока распределителя настенного типа 16

Размеры одиночного блока распределителя подвесного типа 16

Дополнительные аксессуары 17

Комплект поставки блока распределителя 17

Принадлежности для мульти бр 17

Принадлежности одиночного бокса ms 17

Выбор места для установки 18

Подготовка к монтажу 18

Подготовка к монтажу наружного блока 18

Размещение наружных блоков и выбор ведущий ведомый 18

Если наружные блоки объединены в единую сеть блоки должны быть размещены на одной высоте друг с другом 19

При монтаже внутренних блоков предусмотрите пространство для удобного обслуживания си стемы не менее чем в 1 метр со стороны передней панели при монтаже блоков рядом друг с другом межблочное пространство с боковой стороны должно быть не менее 100 мм с задней стороны не менее 1 метра 19

Размещение наружных блоков в 1 ряд 19

Размещение наружных блоков в несколько рядов 19

Сервисное пространство 19

В районах с обильными снеговыми осадками рекомендуется применять защитные меры для предотвращения попадания осадков на наружный блок 20

Если вокруг наружных блоков присутствуют стены их высота должна быть ниже верхнего уровня наружного блока на 800 мм если это условие не может быть выполнено то предусмо трите монтаж дополнительных коробов для исключения смешивания отработанного и свежего воздуха 20

Защита от снега и осадков 20

Если наружные блоки ниже окружающих объектов 21

Lum he252aтa4 a hr lum he280aтa4 a hr lum he335aтa4 a hr 22

В стандартной комплектации статическое давление вентилятора может быть увеличено до 20 па по отдельному заказу возможна поставка наружных блоков с вентиляторами статиче ское давление которых может доходить до 80 па заводская настройка статического давления вентиляторов вентиляторов 0 па перед установкой короба требуется снять защитную решетку с вентиляторов наружного блока запрещается организовывать более одного поворота корпуса воздуховода в противном слу чае возможно снижение эффективности работы оборудования и выход его из строя в случае установки защитной решетки на выходе воздуховода угол наклона лопастей этой решетки не должен превышать 15 для уменьшения шума и вибраций используйте гибкие вставки между наружным блоком и каналом 22

Защитная решетка 22

Монтаж воздуховодов 22

Подвес 22

Радиус 22

Радиус e 22

Способ 1 22

Способ 2 22

Lum he400aтa4 a hr lum he450тa4 a hr lum he500aтa4 a hr lum he560тa4 a hr 23

Защитная решетка 23

Подвес саморезы 8 st3 23

Радиус 23

Радиус e 23

Способ 1 23

Способ 2 23

Удалить решетку перед установкой воздуховода 23

9000 9500 10000 11000 11500 24

Lum he335aтa4 a hr lum he400aтa4 a hr 24

Данные ниже приведены с учетом снятой решетки вентиляторов lum he252aтa4 a hr lum he280aтa4 a hr 24

Кривая статического давления 24

Раб 24

Lum he50aтa4 a hr lum he500aтa4 a hr lum he560aтa4 a hr 25

Блок переключения подбирается исходя из мощности всех внутренних блоков расположен ных после блока переключения и исходя из количества групп необходимых при подключении оборудования 25

Выбор блока переключения 25

Подготовка к монтажу блоков распределителей 25

Мульти блок распределитель 26

Сервисное пространство для блоков переключения 26

Одиночный бр 27

Примечание 1 пространство одиночного бр показанное на схеме выше требуется как для подвесной установки так и для настенной установки 27

90 метров l2 l4 f h максимальная длина от блока распределения до внутреннего блока 40 метров f h 28

Актуальная 175 метров l1 l2 l4 f h эквивалентная 200 метров максимальная длина от первого разветвителя 28

Длина трубопроводов 28

Допустимое значение трубы 28

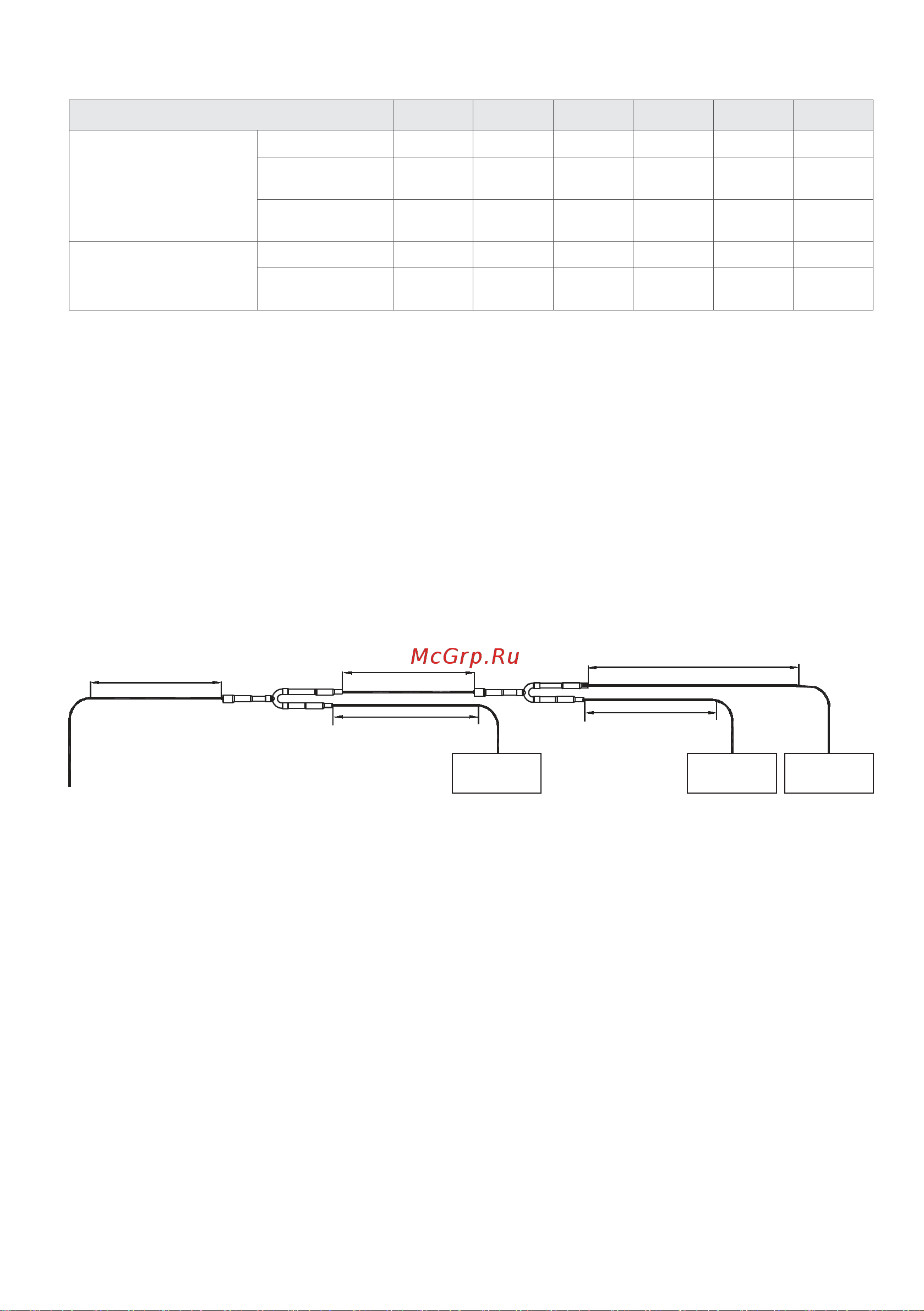

Допустимые длины и перепады высот для системы с подключением только внутренних блоков 28

Максимальная длина от наружного блока до наружного разветвителя 10 метров g1 10 m g2 g1 10 m g3 g1 10 m 28

Метров 28

Метров l1 2 x ʃ l2 to l9 ʃ a to p максимальная длина l 28

Общая актуальная длина трубопровода 28

Основной трубопровод l1 трубопроводы к внутренним блокам l2 l9 трубопроводы от блоков распределителей я к внутренним блокам a r 3 трубные разветвители a d 2 трубные разветвители i ii разветвители для наружных блоков l m черные соединительная труба для наружных блоков g1 g2 g3 g1 блоки переключения lz vts 28

Перепад высот 28

Перепад высот между внутренними блоками 30 метров 28

Перепад между внутренними и наружными блоками 28

Подготовка к монтажу трубопроводов 28

При подсчете общей длины магистрали актуальная длина магистрали увеличивается в два раза пример l1 2 x ʃ l2 до l16 ʃ a до q 1000 м 2 длина фреонопровода между самым дальним внутренним блоком n8 и первым наруж ным разветвителем l не должна превышать 175 м фактическая длина и 200 м эквива лентная длина эквивалентная длина разветвителя принята за 0 5 м эквивалентная длина блока распределителя lz vts принята за 1 м 28

Допустимые длины и перепады высот для системы с подключением внутренних блоков и гидравлических модулей 30

Общая длина магистрали не должна превышать 600 м при подсчете общей длины маги страли актуальная длина магистрали между первым разветвителем и блоком распре делителем или последним разветвителем гидромодуля l2 l9 должна быть увеличена в два раза 2 длина фреонопровода между самым дальним внутренним блоком n8 или гидромодулем n13 и наружным блоком когда используется один наружный блок или разветвителем l не должна превышать 135 м фактическая длина и 160 м эквивалентная длина экви 30

4 28 6 28 6 31 8 31 8 41 2 41 2 44 5 44 5 54 0 31

53 12 7 12 7 15 9 15 9 19 1 19 1 22 2 22 2 25 4 31

Валентная длина разветвителя принята за 0 5 м эквивалентная длина блока распреде лителя lz vts принята за 1 м если эквивалентная длина магистрали от наружного блока до дальнего внутреннего блока или гидравлического модуля 90 м диаметр жид костного фреонопровода l1 должен быть увеличен в соответствии с таблица увели чения диаметра фреонопровода таблица увеличения диаметра фреонопровода 31

Длина фреонопровода от первого разветвителя а до самого дальнего внутреннего блока n8 должна составлять 40 м l2 l4 f h 40 м длина фреонопровода от первого разветвителя а до самого дальнего гидромодуля должна составлять 40 м l5 l9 о 40 м 4 перепад высоты между внутренним или гидравлическим модулем и наружным блоками не должен превышать 50 м когда наружный блок выше и 40 м когда наружный блок ниже 5 перепад высоты между внутренними блоками не должен быть больше 30 м 6 длина фреонопровода между наружным блоком и наружным разветвителем не должна превышать 30 м g1 10 м g2 g1 10 м g3 g1 10 м 31

Допустимые длины и перепады высот для системы с подключением внутренних блоков и блоков lz ahu 31

Основной трубопровод l1 трубопроводы к внутренним блокам l2 l7 трубопроводы от блоков распределителей к внутренним блокам a n 3 трубные разветвители a c разветвители для наружных блоков l m черные соединительная труба для наружных блоков g1 g2 g3 g1 блоки переключения lz vts внутренние блоки n1 n8 n10 блоки lz ahu n9 n11 31

Длина фреонопровода от первого разветвителя а до самого дальнего внутреннего блока или блока lz ahu должна составлять 40 м 4 наибольший перепад высот между внутренними блоками или блоками lz ahu и наруж ными блоками не должен превышать 50 м когда наружный блок находится выше и 40 м когда наружный блок находится ниже 5 наибольший перепад высот между внутренними блоками или блоками lz ahu не дол жен превышать 30 м 6 длина фреонопровода между наружным блоком и наружным разветвителем не должна превышать 30 м g1 10 м g2 g1 10 м g3 g1 10 м 32

При подсчете общей длины магистрали актуальная длина магистрали увеличивается в два раза пример l1 2 x ʃ l2 до l ʃ a b c 1000 м 2 длина фреонопровода между самым дальним внутренним блоком и первым наружным разветвителем l не должна превышать 175 м фактическая длина и 200 м эквива лентная длина эквивалентная длина разветвителя принята за 0 5 м эквивалентная длина блока распределителя принята за 1 м если эквивалентная длина магистрали от наружного блока до дальнего внутреннего блока или блока lz ahu 90 м диаметр жидкостного фреонопровода l1 должен быть увеличен в соответствии с таблицей ниже 32

Таблицы увеличения диаметра фреонопровода 32

Выбор разветвителя для наружных блоков 33

Выбор размера трубопроводов хладагента 33

Диаметр фреонопровода наружных блоков 33

Комбинация из двух наружных блоков комбинация из трех наружных блоков 33

Выбор основного трубопровода от наружного блока до первого разветвителя l1 и первого разветвителя 34

Выбор трубопроводов и разветвителей между внутренними блоками и блоками распределителями lz vts 34

Примечание выберите диаметр основного фреонопровода из приведенной выше таблицы в соот ветствии с общей производительностью ниже по потоку которая представляет собой общую мощность всех внутренних блоков за исключением гидромодуля подключенного ниже по потоку если к системе подключен гидромодуль трубы l9 n o только гидромодуль подклю ченный ниже по потоку выбираются в соответствии с таблицей ниже 34

Примечание когда эквивалентная длина трубопровода от наружных блоков до самого дальне го внутреннего блока превышает 90 м или разница уровней превышает 50 м наруж ный блок находится выше или 40 м наружный блок ниже жидкостная труба основной трубы l1 следует увеличить как указано в таблице таблица увеличения диаметра фреонопровода 34

Трубопроводы к внутренним блокам l2 l8 34

Выбор блока распределителя 35

Выбор трубопроводов и разветвителей внутренних блоков 35

Примечания 1 один или несколько гидромодулей могут быть подключены к системе наружным блокам luc he ata4 hr гидро модули должны подключаться к первому ответвлению или его нижним ответвлениям но никогда не подключаться к блокам распределителям 2 выберите трубы гидромодуля из приведенной выше таблицы в соответствии с общей производительностью гидромодуля ниже по потоку которая представляет собой общую производительность всех подключенных ниже по потоку гидромодуля 35

Примечания 1 разветвители требуются только тогда когда два или более внутренних блока под ключены к 1 порту блока распределителя 2 внутренние блоки мощностью более 16 квт должны быть подключены к 2 портам одно блока распределителя объединенным с помощью разветвителя lz utr9 3p объеди ненные порты должны начинаться с нечетного номера и следующего по порядку чет ного номера например 1 2 или 3 4 и т д 35

Трубопроводы к внутренним блокам a m 35

Трубопроводы к гидромодулю l9 n o 35

0 5 м 0 5 м 36

0 5 м 0 5 м 0 5 м 36

Диаметр патрубков хладагента блока распределителя 36

При проектировании фреонопровода с разветвителями необходимо учитывать следующее следует использовать u образные разветвители тройники не подходят размеры ответ влений приведены в таблицах ниже чтобы избежать скопления масла в наружных блоках разветвители наружного блока долж ны быть установлены горизонтально и не должны быть выше патрубков входа выхода хла дагента наружного блока см пункт монтаж разветвителей разветвители внутренних блоков можно устанавливать как горизонтально так и вертикально чтобы обеспечить равномерное распределение хладагента разветвители не должны уста навливаться ближе чем 500 мм от изгиба фреонопровода 90 другого разветвителя или прямого участка трубопровода ведущего к внутреннему блоку при этом минимум 500 мм измеряется от точки где происходит разветвление используйте присоединения к фреоно проводу как показано на рисунке ниже 36

Разветвители 36

Lz uhr1 37

Lz uhr2 37

Lz uhr3 37

Lz uhr4 37

Lz uhr5 37

Lz uhr6 37

Lz uhr7 37

Разветвители для внутренних блоков 37

Сторона газа сторона жидкости комплект 37

9 1 d i 38

Разветвители для фреонопровода от наружного блока до блоков распределителей 38

Id 22 od 22 39

Lz vtr2 3e 39

Lz vtr3 3e 39

Od 22 id 19 39

Жидкостной фреонопровод 39

Модель газовый фреоно од низкого давлени 39

Разветвители для наружных блоков 39

Монтаж фреонопровода 40

Основные требования к прокладке фреонопровода 40

Пайка осуществляется только в среде инертного газа азот продувка осуществляется только инертным газом азот 40

Последовательность действий 40

При проектировании фреонопровода следует учитывать следующие факторы стремиться минимизировать количество паяных соединений стремиться насколько это возможно равномерно распределить количество внутренних блоков производительность и общую длину фреонопроводов после первого разветвителя 40

Применяемые материалы 40

Следует использовать только бесшовные медные трубопроводы из раскисленной фосфором меди соответствующие всем применимым законам степени закалки и минимальная толщина для труб различного диаметра указаны в таблице ниже 40

Обрезка медных труб и удаление заусенцев 41

Работа с медными трубами 41

Хранение и транспортировка труб 41

Вальцовочное соединение 42

Используйте следующую таблицу значений момента усилия при вальцовке 42

Минимальные размеры соединения при пайке 42

Перед вальцовкой убедитесь что труба отожжена не забудьте надеть гайку на трубу перед ее вальцеванием используйте вальцовочные устройства убедитесь что развальцованный конец трубы не имеет трещин деформаций и царапин в противном случае оно не будет обеспечивать хорошее уплотнение и может возникнуть утечка хладагента смажьте внутреннюю и внешнюю поверхности развальцованного конца трубы компрессор ным маслом перед соединением и затяжкой гайки 42

При стыковке труб труба в трубу используются расширители 42

Размеры 42

Расширение торца трубы 42

Так же как и при вальцовке труб следует применять ример перед началом процедуры расширения после расширения труб следует ослабить нажим на рычаги расширителя слегка провернуть расширитель по оси трубы и снова зажать рычаги это следует сделать из за особенностей конструкции расширителя которая не позволяет равномерно расширить трубу в один проход 42

Гибка труб 43

Крепление фреонопровода 43

Правильные действия для закрытия торцов трубопровода 44

Пайка с применением азота 45

Монтаж разветвителей 47

Использование запорного клапана 1 снимите гайку запорного клапана 2 вставьте шестигранный ключ в запорный клапан 3 поверните запорный клапан против часовой стрелки для открытия по часовой стрелке для закрытия 4 прекратите поворачивать если запорный клапан не может поворачиваться дальше и закру тите гайку винта клапана 48

Минимально допустимое расстояние от разветвителя до ближайшего поворота следующего разветвителя или внутреннего блока должно составлять не меньше 0 5 м прямого трубопро вода см рисунок ниже 48

Момент затяжки упора указан в таблице ниже недостаточный крутящий момент может вызвать утечку хладагента 48

На рисунке ниже показаны компоненты запорного клапана запорные клапаны наружного блока закрыты при отгрузке агрегата с завода 48

Подключение к запорным клапанам наружного блока 48

Монтаж фреонопровода между наружными блоками 49

Продувка фреонопровода азотом 49

Процедура продувки 49

Заправьте фреонопровод азотом под давлением 0 3 мпа 3 кг с 50

И оставьте как минимум на 24 часа для проверки на микро утечки 50

И оставьте как минимум на 3 минуты следите за манометром чтобы проверить наличие небольших утечек если есть небольшая утечка давление на манометре заметно упадет если небольших утечек нет поднимите давление азота в фреонопроводе до 4 0 мпа 40 кг с 50

После того как монтаж фреонопроводов будет завершен и внутренний и наружный блоки будут подключены вакуумируйте трубопровод до 0 1 мпа 50

Предупреждение для проверки герметичности следует использовать только сухой азот кислород воз дух легковоспламеняющиеся и токсичные газы нельзя использовать для проверки гер метичности использование таких газов может привести к пожару или взрыву 50

Проверка герметичности системы 50

Точно так же продуйте остальные отверстия работая последовательно от внутреннего блока b или блока распределите к наружным блокам 8 по завершении продувки закройте все отверстия чтобы предотвратить попадание пыли и влаги 50

Через игольчатые кла паны на запорных клапанах для жидкости и газа и оставьте не менее чем на 3 минуты на блюдайте за манометром чтобы проверить наличие больших утечек если есть большая утечка давление на манометре быстро опустится если нет больших утечек поднимите давление азота в фреонопроводе до 1 5 мпа 15 кг с 50

Шаг 1 50

Шаг 2 50

Методы определение места утечки 51

Шаг 3 51

Этапы опрессовки 51

Вакуумная осушка 52

Процедура вакуумной осушки 52

Процедура общей вакуумной сушки 52

Азот впитывает влагу он создает эффект осушки подобно вакуумной но если влаги слишком много он не сможет высушить систему полностью будьте всегда внимательны и предотвра щайте попадание влаги внутрь системы после опрессовки вакуумируйте систему еще 2 часа как минимум до достижения давления 0 08 мм рт ст если не удается достигнуть давления 0 08 мм рт ст в течение 2 часов вакууми рования повторите операции описанные выше 53

Выбор вакуумного насоса 53

Обычно глубина вакуума должна достигать 0 08 мм рт ст рекомендуется использовать насос производительностью более 40 л мин 53

Процедура специальной вакуумной осушки 53

Схема обычной вакуумной осушки 53

Этот способ вакуумной осушки применяется при следующих условиях большое количество влаги обнаружено во время опрессовки вероятно дождь попал внутрь трубопровода вакуумируйте 2 часа подайте в систему азот под давлением 5 кг с 53

Изоляционные материалы и толщина изоляции 54

Изоляция трубопроводов 54

Схема специальной вакуумной осушки 54

Толщина изоляционного материала 54

Изолируйте трубы перед прокладкой фреонопровода кроме участков соединений и развет влений после проверки герметичности соединений давлением все участки фреонопровода должны быть теплоизолированы 55

Изоляция разветвителей и мест соединений труб 55

Изоляция фреонопровода 55

После проверки герметичности системы надежно теплоизолируйте все участки трубопровода убедитесь что изоляция не имеет неплотностей щелей зазоров неплотность термоизоля ции может привести к образованию конденсата 55

Теплоизоляцию закрепите монтажным скотчем 55

Весь трубопровод отвода конденсата необходимо изолировать иначе на внешней поверхно сти трубы может образовываться конденсат 56

Изоляция трубопровода дренажного трубопровода 56

Монтаж дренажного трубопровода 56

При проектировании дренажного трубопровода необходимо учитывать следующие факторы трубопровод слива конденсата внутреннего блока должен быть достаточного диаметра чтобы выдерживать объем конденсата образующегося на внутренних блоках и должен быть установлен с наклоном достаточным для отвода конденсата чтобы дренажный трубопровод не стал слишком длинным следует рассмотреть возмож ность установки нескольких систем дренажных трубопроводов при этом каждая система имеет свою собственную точку дренажа и обеспечивает дренаж для группы внутренних блоков при прокладке дренажного трубопровода следует учитывать необходимость сохранения достаточного уклона для дренажа избегая препятствий таких как балки воздуховоды и т п уклон дренажного трубопровода должен быть не менее 1 100 от внутренних блоков 56

Расположение вентилей 56

Дозаправка системы хладагентом 59

Расчет дополнительного количества хладагента 59

В таблице ниже показана дополнительная заправка хладагента r3 на метр эквивалентной длины трубы для труб различного диаметра общая дополнительная заправка хладагента по лучается путем суммирования требований к дополнительной заправке для каждой наружной и внутренней жидкостных труб как в следующей формуле 60

Длина трубопровода длина всех труб количество разветвителей эквивалентную длину разветвителей количество отводов эквивалентную длину отводов 60

Заполните форму расположенную на крышке блока управления наружного блока отразив в ней количество дозаправленного хладагента длину магистрали фреонопровода и перепад высот между наружным и внутренним блоком вес дозаправляемого фреона необходимо измерять электронными весами актуальная длина трубопровода состоит из двух частей общая длина трубопровода и экви валентная длина отводов и колен 60

Количество хладагента которое необходимо дозаправить рассчитывается по формуле r кг r1 r2 r3 60

Последовательность действий при дозаправке системы 60

Таблица дополнительной заправки хладагента в зависимости диаметра жидкостного фреонопровода 60

Формула расчета r3 l1 6 35 0 022 l2 9 53 0 057 l3 12 7 0 110 l4 15 9 0 170 l5 19 1 0 260 l6 22 2 0 360 l7 25 4 0 520 l8 28 6 0 680 эквивалентная длина разветвителя 0 5 м 60

Блоки распределители 61

Правила безопасности при монтаже блоков распределителей 61

Деревянная конструкция 62

Монтаж блока распределения 62

Установка блока 62

Lz vts1 65

Подключение к линиям хладагента 65

Lz vts4 12 66

Монтаж внутреннего блока 66

Подробную информация по монтажу и подключению блоков распределителей смотри те в руководстве по монтажу на блоки распределители lz vts 66

Примечания 1 соответствие мощности в каждой группе внутренних блоков менее 16 квт 2 если внутренние блоки не имеют функции автоматического режима то каждая группа бр может быть подключена максимум к пяти внутренним блокам в противном случае можно подключить не более чем к одному внутреннему блоку 3 внутренние блоки в одной группе ms не могут работать в режиме охлаждения или обо грева одновременно или работать в режиме обогрева и подачи воздуха одновременно в этом случае будет конфликт режимов 4 перед подключением моделей внутренних блоков мощностью от 16 до 28 квт исполь зуйте дополнительный объединитель портов модель lz utr9 3p и объедините два порта как указано далее 1 и 2 3 и 4 5 и 6 7 и 8 9 и 10 11 и 12 см рис ниже 66

Смотрите инструкцию по монтажу внутреннего блока 66

Крепление блока 67

Монтаж наружного блока 67

Распаковка и перемещение 67

Демонтаж панелей наружного блока 68

Подключение электропитания и сигнальной линии 68

Максимальная разница между фазами может составлять не более 2 кабель электропитания выбирается на основании значений mfa или toca автоматический выключатель и узо выбирается на основании значения mfa 70

Обозначения mca мин ток цепи а toca полный ток а mfa макс ток предохранителя а msc максимальный пусковой ток а rla ток номинальной нагрузки а ofm двигатель вентилятора наружного блока fla ток полной нагрузки а kw номинальная мощность двигателя квт мин и макс минимальное и максимальное напряжение при котором возможен запуск оборудования 70

Пример расчета наружные блоки 25 2 квт 40 0 квт 56 0 квт токи mca 18 28 36 92 a toca 21 3 31 7 40 2 93 2 a mfa 20 30 40 90 a rla компрессоров 12 2 20 1 29 7 62 fla вентиляторов 1 3 1 7 2 2 5 2 70

Примечание rla получены при следующих условиях температура в помещении 27 с db 19 c wb температура наружного воздуха 35 с db 70

Расчет осуществляется по сумме значений базовых наружных блоков 70

Электрические характеристики 70

Выбор кабеля электропитания 71

Кабель электропитания выбирается на основе данных представленных в графе mca и выбор кабеля должен соответствовать национальным и региональным стандартам выбор кабеля для токов более 63 а должен осуществляться на основании национальных стандартов 71

Откройте и поверните среднюю перегородку 1 ослабьте два винта повернув против часовой стрелки на 1 3 оборота от средней части тарелки 2 поднимите перегородку вверх на 4 6 мм а затем поверните ее наружу чтобы открыть перегородку 3 сдвиньте шарнир который может подниматься и опускаться вдоль скользящей прорези в нижней части перегородки в самое верхнее положение чтобы полностью повернуть перегородку 71

Откройте электрический блок управления наружного блока как только передняя панель будет открыта вы можете получить доступ к электрическому контроллеру 71

Расположение электрических компонентов блока 71

Снимите крышку электрического блока управления 1 ослабьте два винта повернув их против часовой стрелки на 1 3 оборота крышки элек трического блока управления 2 поднимите крышку вверх на 7 8 мм а затем поверните ее вверх на 10 20 мм 3 сдвиньте крышку вниз чтобы снять ее 71

B b b b b 72

D j b b 72

I i i i i 72

О компоновке электропроводки 72

Примечание силовые кабели и провода связи должны прокладываться отдельно их нельзя прокла дывать в одном кабелепроводе используйте кабелепровод для изоляции если ток ис точника питания составляет менее 10 a если ток превышает 10 a но не превышает 50 a расстояние между ними должно постоянно превышать 500 мм иначе это может привести к электромагнитным помехам располагайте параллельно трубопроводы для хладагента силовые кабели и провода связи но не перевязывайте их с трубопроводами для хладагента или силовыми кабеля ми силовые кабели и провода связи не должны соприкасаться с внутренними трубопро водами во избежание повреждения проводов высокотемпературными трубопроводами по завершении схемы проводки плотно закройте крышку чтобы предотвратить ее про кладку и клеммы от воздействия когда крышка ослаблена 72

Схема проводки обзор 72

Схема электропроводки состоит из кабелей электропитания и коммуникационной линии между внутренним блоками блоками распределителями и наружным блоками к ним относят ся линии заземления и экранированный слой линий заземления внутренних блоков в линиях связи p q e см ниже пример схемы разводки 72

Внутренние блоки под различными бр проводка линии связи не может быть объединена 73

Коммуникационная связь внутреннего блока линия связи p q e должна быть подключена в цепочке начинающейся от наружного блока к каждому блоку распределителю а затем от бр к каждому внутреннему блоку в последнем внутреннем блоке подключите резистор 120 ом между клеммами p и q ниже показаны правильные и неправильные способы подключения 73

Коммуникационная связь наружного блока провода связи h1 h2 e наружного блока должны быть соединены цепью от ведущего блока к последнему ведомому как показано на рисунке ниже 73

Схема коммуникационной проводки 73

Схема проводки 73

Коммуникационная проводка 74

Размещение и фиксация коммуникационной проводки 74

E e e e e e 75

H1 h2 p q 75

P q p q p q 75

Коммуникационные соединения 75

Установка модульного наружных блоков описана ниже 75

Установка одного наружного блока описана ниже 75

Lum he252 335ata4 hr lum he400 560ata4 hr 76

Подключение кабеля питания 76

Фиксация кабеля питания 76

Обратите внимание на следующие моменты 79

Пусконаладочные работы и тестовый запуск 79

S4 выбор статического давления 80

Внимание переключение всех переключателей возможно только при отключенном электропита нии наружного блока если нарушить данное правило и изменить значение переключате лей при поданном на плату управления напряжении возможен выход платы управления из строя так же возможен выход из строя плат управления внутренними блоками из за броска напряжения по линии связи 80

Значения переключателей на плате наружного блока 80

На основной плате управления наружного блока расположены управляющие переключатели с помощью данных переключателей можно изменять параметры работы системы 80

Основная плата управления 80

Управляющие переключатели 80

S6 тип 81

S8 настройки времени задержки пуска 81

Зарезервирован 81

Настройки автоматической очистки от пыли 81

Только для авторизованного персонала переключатель герметизирован 81

Эта функция доступна только для внутренних блоков 2 го поколения серии lsm h ua2 произведенными только после 31 мая 2020 г дату производства см на упаковке и в серийном номере блока 81

Enc1 адрес наружного блока 82

Enc2 производительность наружного блока 82

Enc3 s12 количество внутренних блоков 82

Enc4 настройка адресации наружного блока для систем управления 82

Enc5 настройки тихого режима работы 82

Ночной режим активируется через x часов после пика дневной температуры и отключается через y часов где x и y соответствуют значениям указанным в таблице ниже 82

Переключатель enc2 настраивается на заводе менять положение переключателя enc2 запрещено 82

Режим низкого шума используется для уменьшения шума производимого наружными бло ками существует 3 вида режима с низким уровнем шума ночной режим тихий режим и супер тихий режим при включении режима работы с пониженными шумовыми характери стиками ограничиваются как производительность ступень вентилятора так и производитель ность ступень компрессора чтобы обеспечить надежность системы самая низкая ступень вентилятора для температурной защиты инверторного модуля предшествует ступени регули рования с низким уровнем шума 83

С помощью переключателя enc5 можно настроить работу наружного блока с пониженными шумовыми характеристиками при использовании режимов работы с пониженными шумовыми характеристиками блока максимальная производительность вентилятора и компрессора будет ограничена программными настройками 83

Тихий режим работы 83

Верхний предел производительности вентилятора для выбранного режима статического давления 84

Режим работы с повышенным статическим давлением 84

Sw3 up и sw4 down 85

Sw5 menu 85

Sw6 ок 85

В режиме меню переход по меню в предыдущий или следующий пункт в режиме check предыдущий или следующий пункт проверки 85

Внимание производите переключения с помощью изолированного инструмента чтобы избежать прикосновения к токоведущим частям платы управления 85

Вход или выход из режима меню 85

Дисплей платы управления 85

Назначение кнопок sw3 sw6 85

Подтверждение при нахождении в режиме меню 85

Режим ограниченного энергопотребления используется в случаях когда необходимо ограни чить потребляемую мощность системы или тока линии питания 85

Режим работы с ограниченным энергопотреблением 85

Нажмите клавишу sw5 menu не менее чем на 5 секунд для входа в режим меню на дис плее появится n1 2 нажимайте sw3 sw4 для перехода по уровням n1 n2 n3 n4 или nb 3 нажмите sw6 ok для входа в подменю 4 нажимайте sw3 sw4 для перехода по уровням 5 нажимайте sw6 ok для входа в подменю 86

Режим меню 86

Структура меню 87

Lmv hr поддерживает два режима адресации автоматическую адресацию и ручную адресацию по умолчанию предусмотрена ручная настройка адресации внутренних блоков и блоков рас пределителей но автоматическая адресация также доступна через меню параметр nc4 в случае ручной адресации установите используйте пульт lz vfpe2 для установки адресов внутренних блоков по одному адреса не должны повторятся блок распределитель также поддерживает автоматическую адресацию на основе команды от наружного блока или ручную адресацию через плату управления блока распределителя под робное описание см в инструкции на блок распределитель lz vts в случае ручной адресации сначала установите адреса на всех блоках распределителях и внутренних блоках а затем подайте питание на наружный блок в случае подключения центрального пульта управления к внутренним блокам ведущий наруж ный блок может быть настроен на работу как с автоматической так и с ручной адресацией 88

В случае монтажа системы с центральным пультом управления не подключайте центральный пульт управления до того как будут назначены адреса внутренних блоков 88

Внимание внутренние блоки до 2013 года выпуска не обладают автоадресацией и авто матическая адресация для них должна быть отключена о совместимости внут ренних и наружных блоков узнавайте в службе поддержки lessar 88

Примечания те эквивалентная температура насыщения при низком давлении с теs уставка те тс эквивалентная температура насыщения при высоком давлении с тсs уставка тс 88

Выход из меню параметров 89

Опрос системы 89

Опрос системы производится нажатием кнопок up или down перед проверкой дайте системе отработать стабильно более часа при нажатии кнопки up или down параметры перечисленные в таблице ниже будут отображаться последовательно 89

Коды ошибок 91

Предупреждение все электромонтажные работы должны выполняться компетентными и обладающими соответствующей квалификацией специалистами и в соответствии с применимым за конодательством всеми национальными местными и другими законами стандартами кодексами правилами положениями и другим законодательством применимым в дан ной ситуации отключите электропитание наружных блоков перед подключением или отключением любых соединений или проводки в противном случае может произойти поражение элек трическим током которое может привести к травмам или смерти или может произой ти повреждение компонентов 91

Примечания 1 индекс скорости вентилятора связан со скоростью вращения вентилятора в об мин и может принимать любое целочисленное значение в диапазоне от 1 самый медлен ный до 30 самый быстрый 2 тихий режим 0 ночной режим работы 6ч 10ч 1 ночной режим работы 6ч 12ч 2 ночной режим работы 8ч 10ч 3 ночной режим работы 8ч 12ч 4 тихий режим выключен 8 тихий режим работы 10 супер тихий режим 91

Для датчиков наружного блока t3 t4 t5 t6a t6b t7 t8 t9 tl для датчиков блока распределителя t1c1 t2c2 для датчиков внутреннего блока t1 t2 t2a t2b все значения см в инструкции по обслуживанию сопротивление 25c составляет 10 ком 1 соотношение между напряжением и сопро тивлением v 8 06 8 06 r 5 93

Для некоторых кодов ошибок требуется выполнить ручной перезапуск прежде чем система сможет возобновить работу 3 после того как exv будет правильно подключен код ошибки будет мигать чтобы показать что соединение было восстановлено требуется ручной перезапуск прежде чем система сможет возобновить работу 93

Примечания 1 x это обозначение для компрессорной системы компрессор и связанные с ним электрические компоненты где 1 представляет вентилятор а а 2 вентилятор b y это обозначение для адреса 1 или 2 ведомого устройства с ошибкой z это номер электронного расширительного клапана где 1 обозначает электронный расширительный клапан a а 2 обозначает электронный расширительный клапан c w это режим защиты от утечки хладагента где 1 означает что система должна принудительно отключиться после защиты 2 означает что система долж на принудительно отключиться после защиты через 12 часов а 3 означает что система должна принудительно отключиться после защиты через 24 часа 93

Сопротивление 25c составляет 10 ком 1 соотношение между напряжением и сопро тивлением v 8 06 8 06 r 5 93

Таблица сопротивлений датчика температуры нагнетания t1c1 93

Таблица сопротивлений датчиков температуры 93

Некоторые параметры работы системы с избытком или недостатком хладагента 94

При следующих условиях должны соблюдаться рабочие параметры указанные в таблицах ниже ведущий наружный блок может обнаруживать все внутренние блоки количество внутренних блоков отображаемое на dsp2 постоянно и равно фактическому количеству установленных внутренних блоков все запорные клапаны открыты и все эрв внутреннего блока подключены к плате их блока если коэффициент комбинирования составляет 100 или меньше все внутренние блоки в настоящее время работают и если коэффициент комбинирования больше чем 100 вну тренние блоки с общей мощностью равной общей мощности наружных блоков в настоя щее время работают если температура наружного воздуха высокая система работает в режиме охлаждения со следующими настройками температура 17 с скорость вентилятора высокая 94

Таблица сопротивлений датчика низкого давления 94

Внимание 95

Если температура наружного воздуха низкая система работает в режиме обогрева со сле дующими настройками температура 30 с скорость вентилятора высокая система работает нормально более 30 минут необходимо ориентироваться на параметры работы в режиме охлаждения 95

Мультизональные система нуждается в периодическом техническом обслуживании указан ные работы по обслуживание должен выполнять только квалифицированный персонал со гласно данному регламенту отметка о проведении работ по техническому обслуживанию указывается в журнале регла ментных работ техническое обслуживание должно проводиться с регулярностью не реже 2 раз в год 95

Отсутствие периодического обслуживания может повлечь за собой нестабильную работу по ломку оборудования и отказ в гарантийном ремонте 95

Рабочие параметры наружного блока в системе с избытком хладагента 95

Рабочие параметры наружного блока в системе с недостатком хладагента 95

Регламент технического обслуживания 95

Условия гарантии 97

Lessar LUM-HE500ATA4-hr [36/100] Разветвители

Содержание

Похожие устройства
