44

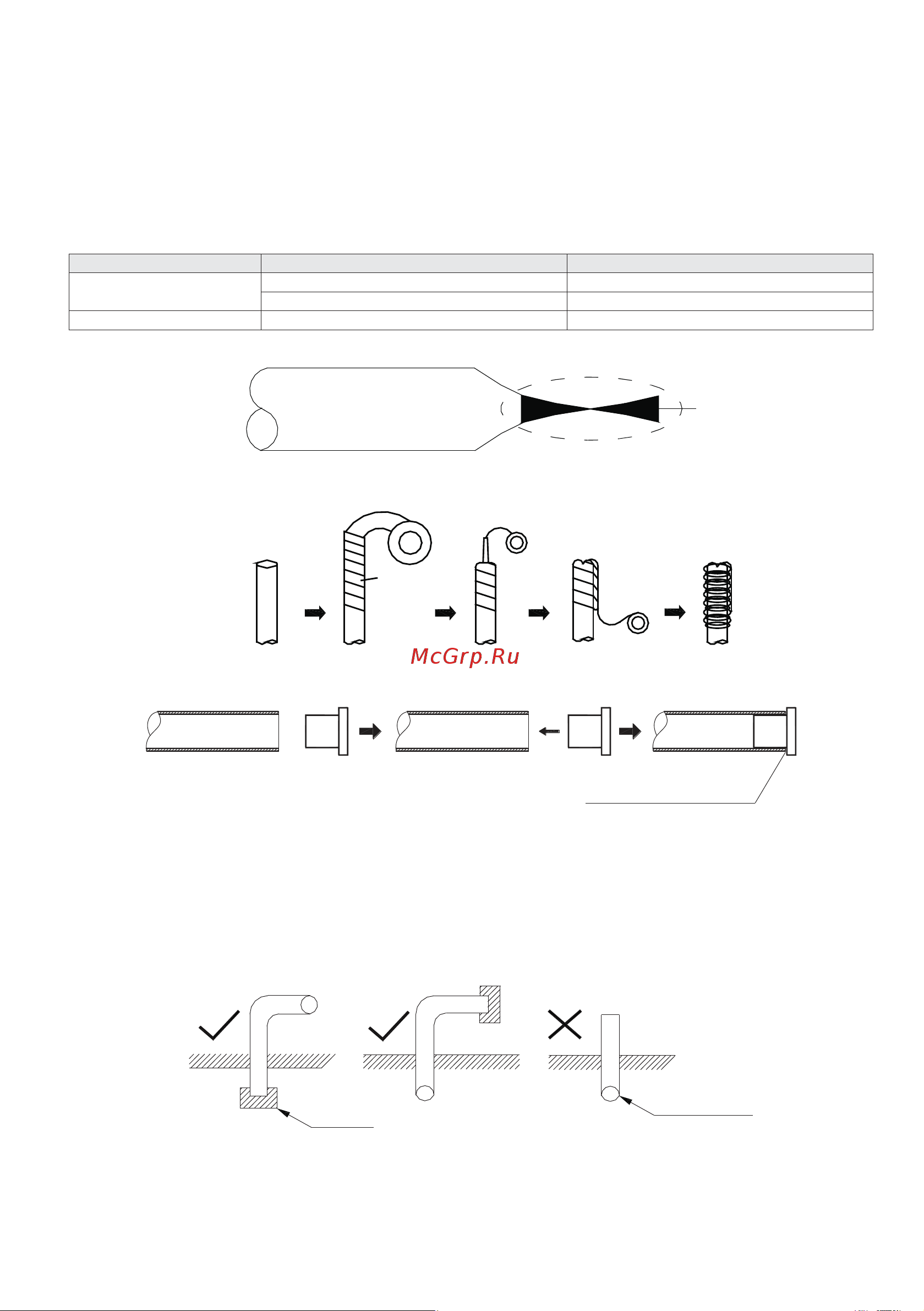

Правильные действия для закрытия торцов
трубопровода
• Используйте торцевые крышки или монтажный скотч.
• Для долговременного хранения запаяйте концы труб.
Внимание!
Концы труб должны быть закрыты всегда (в любой момент времени) при нахождении на
строительной площадке.
Место Период хранения Способ хранения
На улице
Более трех месяцев Запаять концы
Менее трех месяцев Запаять или заизолировать
В помещении Без ограничений Запаять или заизолировать
1. Запаянный конец предотвращает попадание влаги и грязи внутрь трубы.
Медная труба
Зона пайки
2. Заизолируйте концы трубопровода полиэтиленовой лентой, как показано на рисунке ниже.
Медная труба
Открытый конец
Открытый
конец
Медная труба Крышка
Вставить
Использовать монтажный
скотч для изоляции
Обратите особое внимание на проходку труб через стены. Используйте защитные пробки,
чтобы избежать попадания пыли или посторонних предметов внутрь трубы. Также при проходе
через стены убедитесь, что вода (осадки) не попадут в трубу при выходе из стены.
Защищайте открытые концы трубопровода от влаги и грязи.
До окончания подключений ставьте заглушки на концы труб.
• Старайтесь располагать открытый конец трубопровода книзу.
Крышка
Крышка
Трубопровод
