Lessar LUM-HE500ATA4-hr [52/100] Вакуумная осушка
![Lessar LUM-HE500ATA4-hr [52/100] Вакуумная осушка](/views2/1844575/page52/bg34.png)
52
Вакуумная осушка
Для удаления влаги и неконденсирующихся газов из системы следует проводить вакуумную
сушку. Удаление влаги предотвращает образование льда и окисление медных трубопрово-
дов или других внутренних компонентов. Присутствие частиц льда в системе может вызвать
ненормальную работу, а частицы окисленной меди могут вызвать повреждение компрессо-
ра. Присутствие неконденсируемых газов в системе может привести к колебаниям давления
и ухудшению теплообмена.
Вакуумная сушка также обеспечивает дополнительное обнаружение утечек (помимо проверки
на герметичность)
Вакуумная осушка: используйте вакуумный насос для превращения остатков воды в трубо-
проводе в пар и его удаления из трубопровода. При обычном атмосферном давлении вода
кипит при температуре 100 °С. Использование вакуумного насоса позволяет создать в трубе
давление, близкое к вакууму, и температура кипения воды резко снижается до температуры
окружающей среды.
Внимание!
• Перед выполнением вакуумной сушки убедитесь, что все запорные клапаны наружного
блока плотно закрыты.
• После завершения вакуумной сушки и остановки вакуумного насоса из-за низкого дав-
ления в трубопроводе смазка вакуумного насоса может попасть в систему кондицио-
нирования воздуха. То же самое может произойти, если вакуумный насос неожиданно
остановится во время процедуры вакуумной сушки. Смешивание смазочного матери-
ала насоса с компрессорным маслом может вызвать неисправность компрессора, поэ-
тому следует использовать односторонний клапан для предотвращения просачивания
смазки вакуумного насоса в систему трубопроводов.
Процедура вакуумной осушки
Существует два метода вакуумной сушки — общий и специальный.

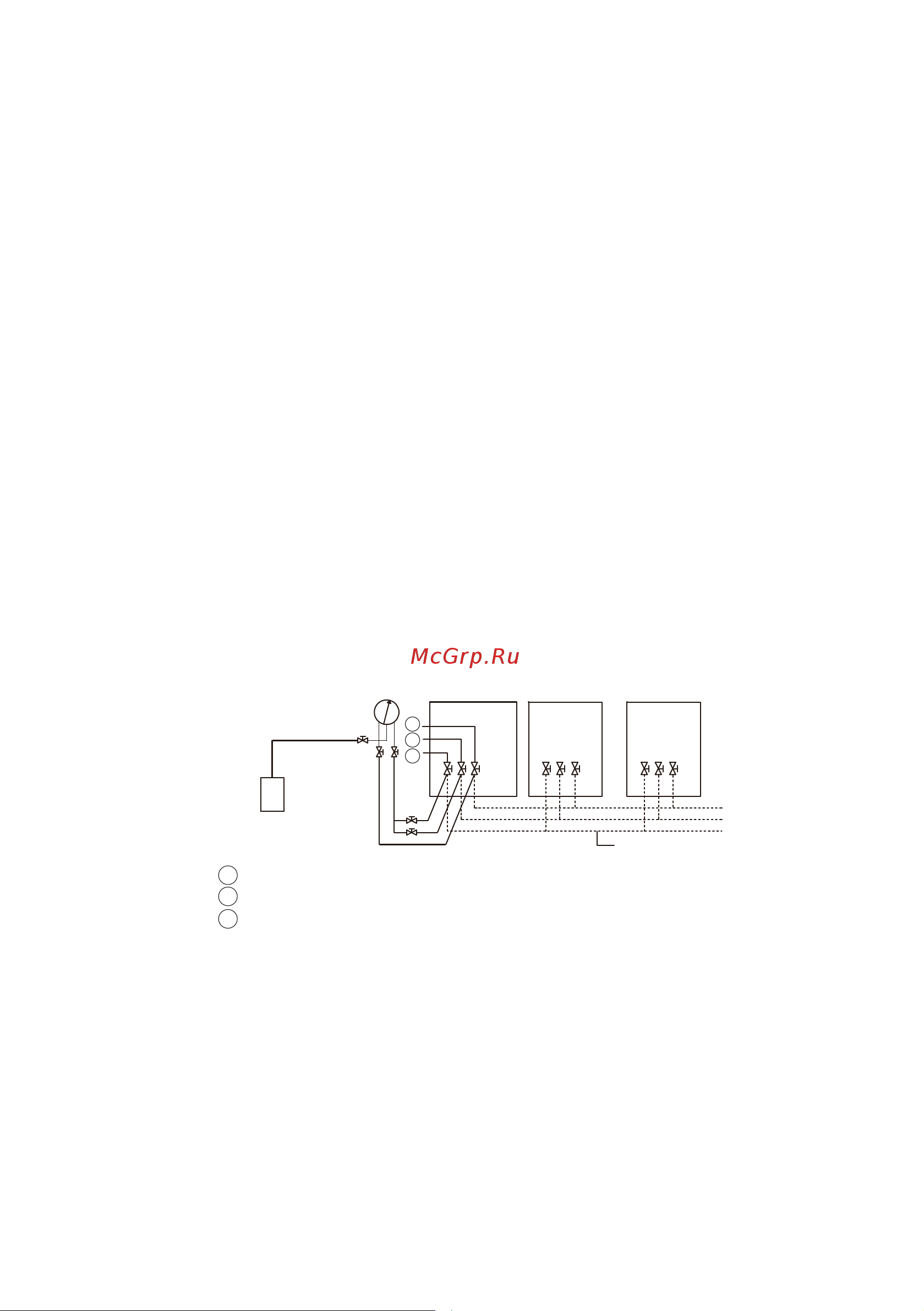

Манометрическая
станция
Вед. блок Блок 1 Блок 2
фреонопровод
3
2
1
3
2
1
Вакуумный насос
Отсечной клапан газового трубопровода низкого давления
Отсечной клапан жидкостного трубопровода
Отсечной клапан газового трубопровода высокого давления
Процедура общей вакуумной сушки
Вакуумная сушка — подключите манометрический порт со стороны газа и жидкости, и включи-
те вакуумный насос. Насос должен опустить давление ниже значения (0,08 мм рт.ст.).
Если через 2 часа работы давление не опускается до (0,08 мм рт.ст.), вероятна утечка или жид-
кость все еще остается в системе. В этом случае необходимо продолжить вакуумирование.
Если через несколько часов после этого насос не может достигнуть значение давления
(0,08 мм рт.ст.), ищите места утечки.
Проверка герметичности системы: оставьте систему на 1 час под давлением 0,08 мм рт.ст.
с выключенным вакуумным насосом. Если давление не повысится — система герметична,
если повысится — ищите место утечки.
Вакуумируйте сторону газа и жидкости одновременно.
