46

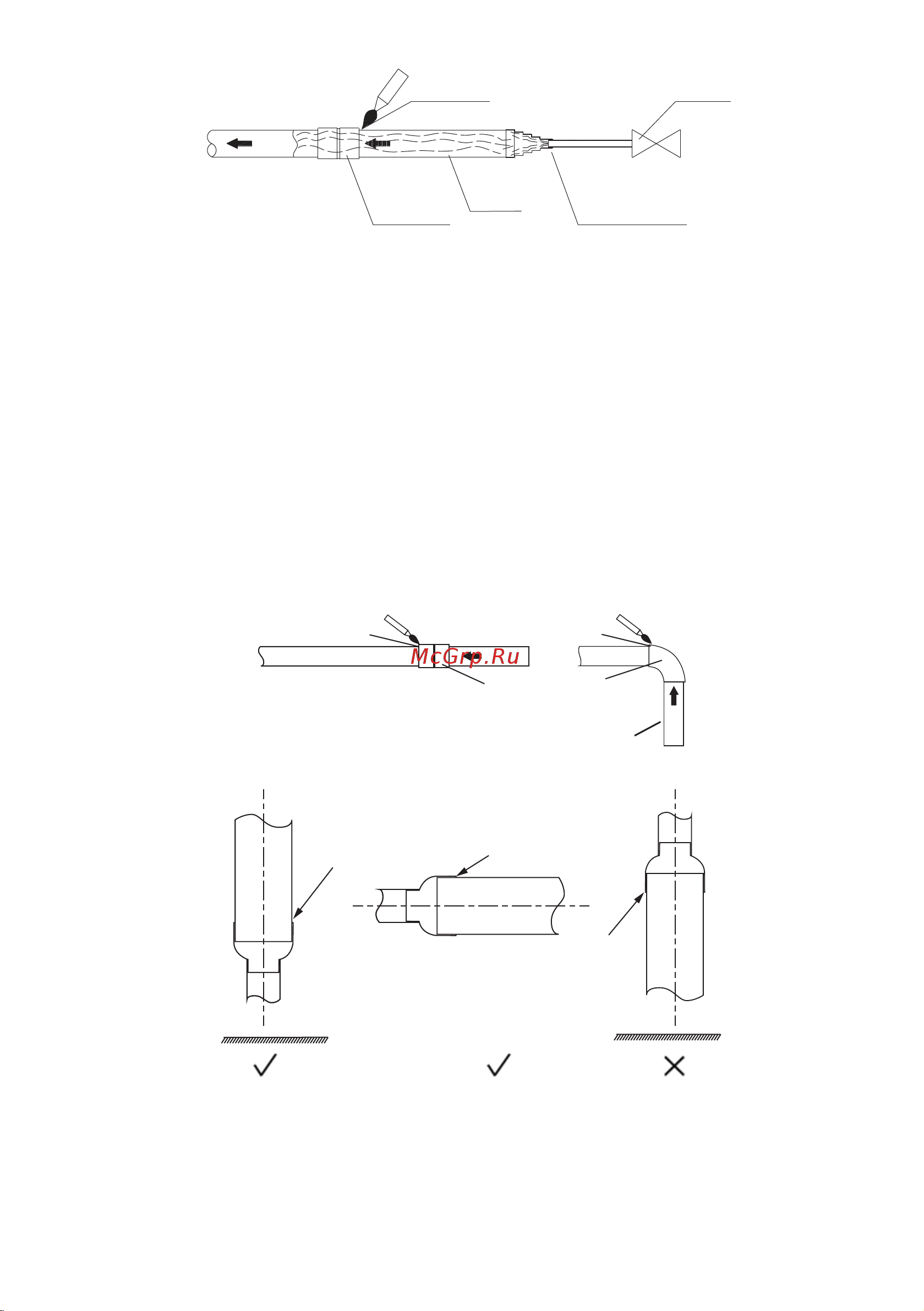

Место
соединения
Медная
труба
Вентиль
Соединительная
арматура
Место пайки
Кислород Азот
Предупреждение!
• Никогда не подавайте кислород через фреонопровод, так как это способствует
окислению и может легко привести к взрыву, а потому чрезвычайно опасно.
• Примите соответствующие меры предосторожности, предусмотренные суще-
ствующими требованиями / правилами проведения огневых работ. Например, при
пайке имейте под рукой огнетушитель.
Внимание!
• Используйте редукционный клапан для подачи азота через медные трубы под дав-
лением 0,02–0,03 МПа (2–3 кг/см
2
) во время пайки.
• Подавайте азот до начала пайки и убедитесь, что азот непрерывно проходит через
предполагаемое место пайки.
• При соединении более короткого участка фреонопровода с более длинным участ-
ком пропускайте азот с более короткой стороны, чтобы обеспечить лучшее вы-
теснение воздуха азотом.
• Если расстояние от точки, где азот входит в трубопровод до паяемого соедине-
ния, большое, перед началом пайки убедитесь, что азот течет в течение доста-
точного времени для выпуска всего воздуха из паяемой участка фреонопровода.
Место пайки
Место пайки
Припаеваемый
участок трубы
Труба с меньшей длиной
Азот
Азот
Пайку следует проводить вниз или горизонтально, чтобы избежать утечки припоя из места
стыка.
Пайка
Пайка
Пайка
В таблице ниже указаны минимально допустимые перекрытия фреонопроводов и диапазон
допустимых размеров зазоров для паяных соединений на фреонопроводах разного диаметра.
