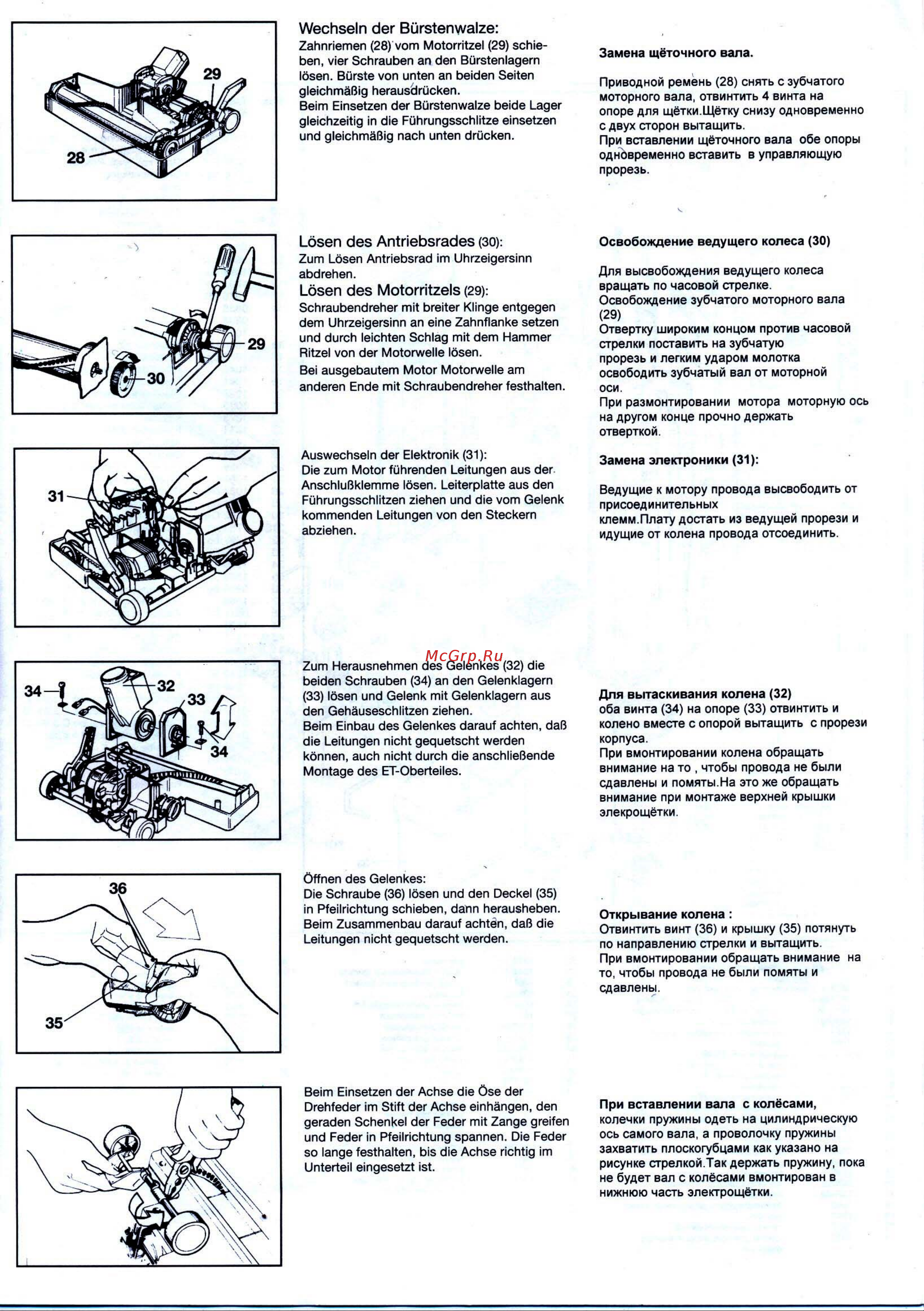

Wechseln der Bürstenwalze Zahnriemen 28 vom Motorritzel 29 schie ben vier Schrauben an den Bürstenlagern lösen Bürste von unten an beiden Seiten gleichmäßig herausdrücken Beim Einsetzen der Bürstenwalze beide Lager gleichzeitig in die Führungsschlitze einsetzen und gleichmäßig nach unten drücken Lösen des Antriebsrades 30 Zum Lösen Antriebsrad im Uhrzeigersinn abdrehen Lösen des Motorritzels 29 Schraubendreher mit breiter Klinge entgegen dem Uhrzeigersinn an eine Zahnflanke setzen und durch leichten Schlag mit dem Hammer Ritzel von der Motorwelle lösen Bei ausgebautem Motor Motorwelle am anderen Ende mit Schraubendreher festhalten Auswechseln der Elektronik 31 Die zum Motor führenden Leitungen aus der Anschlußklemme lösen Leiterplatte aus den Führungsschlitzen ziehen und die vom Gelenk kommenden Leitungen von den Steckern abziehen Zum Herausnehmen des Gelenkes 32 die beiden Schrauben 34 an den Gelenklagern 33 lösen und Gelenk mit Gelenklagern aus den Gehäuseschlitzen ziehen Beim Einbau des Gelenkes darauf achten daß die Leitungen nicht gequetscht werden können auch nicht durch die anschließende Montage des ET Oberteiles Öffnen des Gelenkes Die Schraube 36 lösen und den Deckel 35 in Pfeilrichtung schieben dann herausheben Beim Zusammenbau darauf achten daß die Leitungen nicht gequetscht werden Beim Einsetzen der Achse die Öse der Drehfeder im Stift der Achse einhängen den geraden Schenkel der Feder mit Zange greifen und Feder in Pfeilrichtung spannen Die Feder so lange festhalten bis die Achse richtig im Unterteil eingesetzt ist Замена щёточного вала Приводной ремень 28 снять с зубчатого моторного вала отвинтить 4 винта на опоре для щётки Щётку снизу одновременно с двух сторон вытащить При вставлении щёточного вала обе опоры одновременно вставить в управляющую прорезь Освобождение ведущего колеса 30 Для высвобождения ведущего колеса вращать по часовой стрелке Освобождение зубчатого моторного вала 29 Отвертку широким концом против часовой стрелки поставить на зубчатую прорезь и легким ударом молотка освободить зубчатый вал от моторной оси При размонтировании мотора моторную ось на другом конце прочно держать отверткой Замена электроники 31 Ведущие к мотору провода высвободить от присоединительных клемм Плату достать из ведущей прорези и идущие от колена провода отсоединить Для вытаскивания колена 32 оба винта 34 на опоре 33 отвинтить и колено вместе с опорой вытащить с прорези корпуса При вмонтировании колена обращать внимание на то чтобы провода не были сдавлены и помяты На это же обращать внимание при монтаже верхней крышки элекрощётки Открывание колена Отвинтить винт 36 и крышку 35 потянуть по направлению стрелки и вытащить При вмонтировании обращать внимание на то чтобы провода не были помяты и сдавлены При вставлении вала с колёсами колечки пружины одеть на цилиндрическую ось самого вала а проволочку пружины захватить плоскогубцами как указано на рисунке стрел кой Так держать пружину пока не будет вал с колёсами вмонтирован в нижнюю часть электрощётки
