Columbus BS 460 [6/8] Antistatikleitung 160 mm

Содержание

• Со1итьиз в8 360 460 1
• Bitte prüfen 2
• Gelenkraste 2
• Inbetriebnahme preparation 2
• Saugschlauch anschließen 2
• Teppichbürste einschalten 2
• Universalstaubsauger bs 2
• Zusammenbau des bürstsaugers 2
• Ввод в эксплуатацию 2
• Включение щётки для чистки ковра 2
• Присоединение шланга 2
• Универсальный пылесос bs 36 2
• Фиксатор колена 2
• Achtung bei allen wartungs und reinigungsarbeiten gerät aus schalten und netzstecker ziehen 3
• Borstenstreifen wechseln 3
• Bürstenkontrolle 3
• Filter wechseln 3
• Filterfüllanzeige 3
• Grün licht 3
• Grün und rot licht 3
• I maintenance 3
• Rot licht 3
• Und rotlicht 3
• Verstopfungen beseitigen 3
• Wechseln der filtertüte 3
• Замена пылесборника 3
• Замена фильтра 3
• Замена щёточной полоски 3
• Индикатор наполнения пылесборника 3
• Контроль щётки 3
• Удаление засорения в шланге 3
• Уход внимание при уходе и ремонте обязательно отключение пылесоса от сети 3
• Achtung 4
• Arbeiten an der elektrischen dürfen nur von sachkundigen werden 4
• Motoreinbau 4
• Вмонтирование мотора 4
• Внимание работы с электрическим оборудованием должны производиться только обученным персоналом 4
• Для открывания электрощетки отвинтить 4
• Для снятия фильтрового корпуса 3 с 4
• Ремонт 4
• Lösen des antriebsrades 5
• Lösen des motorritzels 5
• Wechseln der bürstenwalze 5
• Для вытаскивания колена 32 5
• Замена щёточного вала 5
• Замена электроники 31 5
• Освобождение ведущего колеса 30 5
• Открывание колена 5
• При вставлении вала с колёсами 5
• 0101 er linsenblechschraube c 3 9 x 9 5 6
• 0102 er linsenblechschraube f 3 9 x 13 6
• 0103 er linsenblechschraube c 3 9 x 16 6
• 0111 er linsenschraube am 5 x 30 6
• 0140 er scheibe 4 3 6
• 05114 druckschalter 6
• 05118 s kohlebürsten set 6
• 0819 dg verriegelungsknopf kpl 6
• 0835 antistatikleitung 205 mm 6
• 1012 n kontaktsockel kpl 6
• 1025 sicherheitsfiltergestänge 6
• 1026 dg abdeckung 6
• 1027 blattfeder filtersicherung 6
• 1028 zwischenleitung 6
• 1030 ul zugentlastungsschelle 6
• 1035 hg knickschutztülle 6
• 1037 eh griff kpl incl pos 3 6
• 1039 dg deckel 6
• 1040 filtertütensicherung 6
• 1041 drehfeder 6
• 1044 sicherheitsfilter 6
• 1047 gebläsedichtring 6
• 1057 dg deckelschloß 6
• 1059 deckeldichtung 1 6 m 6
• 1061 flachdichtung 6
• 1073 lasche 6
• 1411 stützgummi 6
• 1461 dg leitungshaken 6
• 1462 dg leitungshaken 6
• 1467 abluftfilter 6
• 1541 kontaktaufnahme 6
• 1553 verriegelungsstange 6
• 1559 hg kappe 6
• 1580 schalldämmungsmatte 6
• 1596 hg griffabdeckung 6
• 1775 hg rastenkappe 6
• 1776 hg rastknopf 6
• 1783 hg handsaugrohr 6
• 1784 hg schlauch 6
• 1792 hg sicherungsring 6
• 1794 stiel 6
• 1821 schalldämpfer 6
• 1870 dg anschlußleitung mit k stecker 6
• 1888 gebläsemotor 230v 1000w 6
• 1897 dg verbindungshülse 6
• 1955 halter für schalter 6
• 1962 druckfeder 6
• 1966 hg schalterknopf 6
• 1967 se topf 6
• 1968 dg gehäuse 6
• 1976 er leiterplatte 6
• Antistatikleitung 160 mm 6
• Benennung 6
• Dg anschlußleitung mit ch stecker 6
• Pos teile nr 6
• Rastenfeder 6
• 0102 er linsenblechschraube 3 9 x 13 7
• 0103 er linsenblechschraube 3 9 x 16 7
• 0111 ter linsenschraube am 5 x 30 7
• 0174 er linsenblechschraube 3 9 x 22 7
• 05084 s kohlebürsten set 7
• 2010 drehfeder achse 7
• 2014 lasche 7
• 2023 er bürstenmotor 230v 150w 7
• 2025 zahnriemenritzel 7
• 2030 er bürstenwalze kpl incl pos 120 7
• 2046 bürstenstreifen 7
• 2047 loslager 7
• 2049 zahnriemen 7
• 2091 festlager 7
• 2217 gelenklager 7
• 2223 hg gelenkarm 7
• 2226 se oberteil 7
• 2458 antriebsrad 7
• 2522 hg stossbandage 7
• 2524 stellachse 7
• 2525 achse 7
• 2528 or rastpedal 7
• 2530 hg gelenkdeckel 7
• 2534 schalthebel 7
• 2537 hg gelenk kpl 7
• 2540 flachsteckeraufnahme kpl 7
• 2542 verschlußkappe 7
• 2543 hg unterteil 7
• 2545 drehfeder 7
• 2546 blattfeder 7
• 2573 er leiterplatte 230v 7
• 2608 hg stellrolle 7
• 2614 hg laufrolle 7
• 2622 hg stellknopf 7
• 4019 zugfeder stellhebel 7
• Benennung 7
• Pos teile nr 7
• Achtung hinweis zur sicherheit 8
• Service teile 8
• Sonderzubehör 8
• Technische daten 8
• Внимание инструкция безопасности 8
• Дополнительные принадлежности 8
• Принадлежности для сервисного обслуживания 1 8

Похожие устройства

• Rexant 05-6004 Инструкция
• Numatic Henry HVR 200A Руководство по эксплуатации
• Rexant 05-6104 Инструкция
• Rexant 05-6103-1 Инструкция
• Rexant 05-6204 Инструкция
• Rexant 05-4311 Инструкция
• Columbus SW 32 P Руководство по эксплуатации
• Columbus SW 32 P Деталировка
• Lavor WINDY 265 IF Руководство по эксплуатации
• Lavor WINDY 265 PF Руководство по эксплуатации
• Lavor WINDY 365 IR Руководство по эксплуатации
• Lavor ARES IW Руководство по эксплуатации
• Lavor KRONOS IF Руководство по эксплуатации
• Rexant 05-8000 Инструкция
• Inspector Marlin A7L Инструкция по эксплуатации
• Rexant 05-2031 Инструкция
• Rexant 05-2044 Инструкция
• Viper LSU135 Руководство по эксплуатации
• Viper LSU255 Деталировка
• Viper LSU255 Руководство по эксплуатации

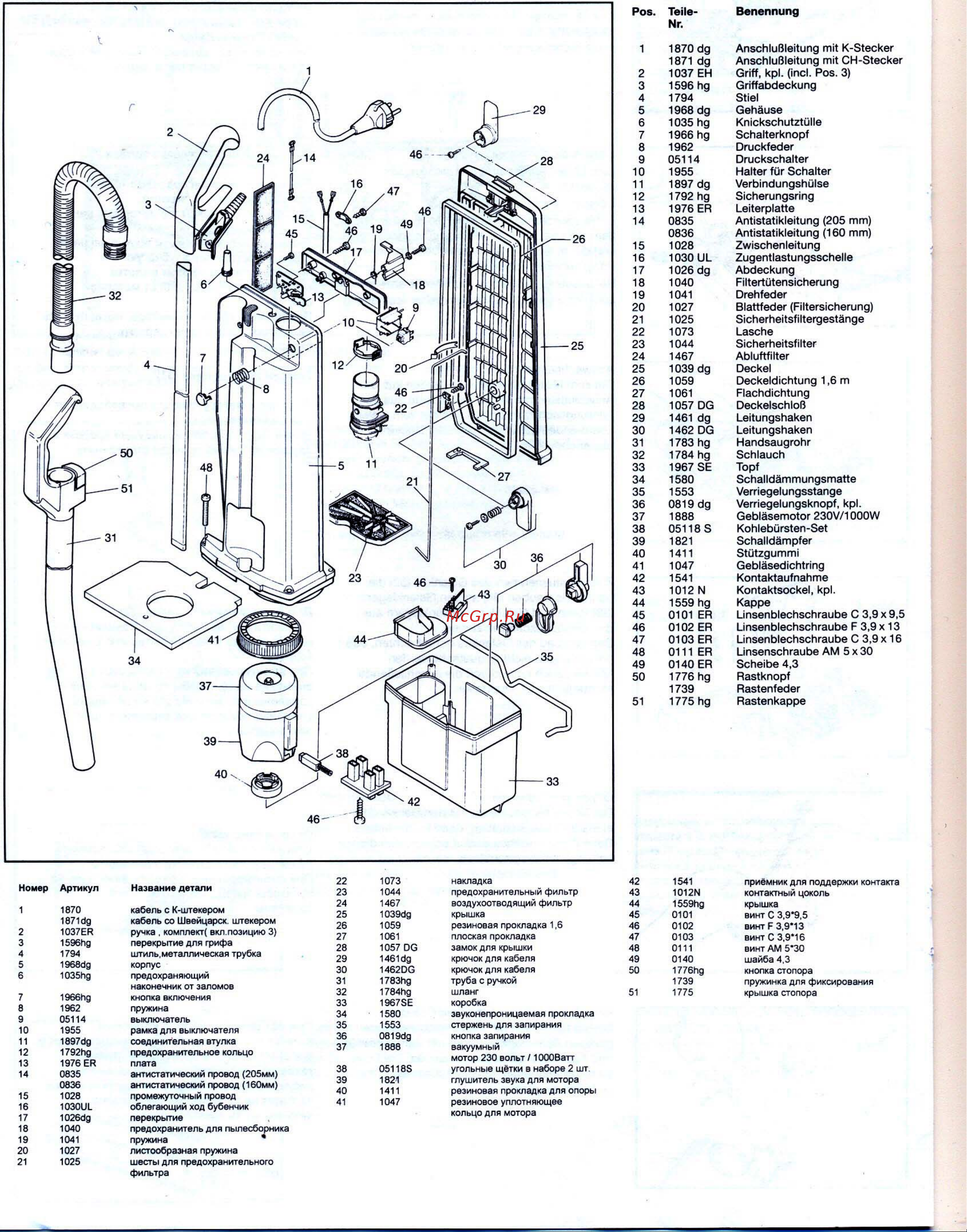

Pos 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 Номер Артикул Название детали 1 1870 1871dg 1037ER 1596hg 1794 1968dg 1035hg кабель с К штекером кабель со Швейцарск штекером ручка комплект вкл позицию 3 перекрытие для грифа штиль металлическая трубка корпус предохраняющий наконечник от заломов кнопка включения пружина выключатель рамка для выключателя соединительная втулка предохранительное кольцо плата антистатический провод 205мм антистатический провод 160мм промежуточный провод облегающий ход бубенчик перекрытие предохранитель для пылесборника пружина листообразная пружина шесты для предохранительного фильтра 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 1966hg 1962 05114 1955 1897dg 1792hg 1976 ER 0835 0836 1028 1030UL 1026dg 1040 1041 1027 1025 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 1073 1044 1467 1039dg 1059 1061 1057 DG 1461dg 1462DG 1783hg 1784hg 1967SE 1580 1553 0819dg 1888 38 39 40 41 05118S 1821 1411 1047 накладка предохранительный фильтр воздухоотводящий фильтр крышка резиновая прокладка 1 6 плоская прокладка замок для крышки крючок для кабеля крючок для кабеля труба с ручкой шланг коробка звуконепроницаемая прокладка стержень для запирания кнопка запирания вакуумный мотор 230 вольт ЮООВатт угольные щётки в наборе 2 шт глушитель звука для мотора резиновая прокладка для опоры резиновое уплотняющее кольцо для мотора 42 43 44 45 46 47 48 49 50 51 TeileNr Benennung 1870 dg 1871 dg 1037 EH 1596 hg 1794 1968 dg 1035 hg 1966 hg 1962 05114 1955 1897 dg 1792 hg 1976 ER 0835 0836 1028 1030 UL 1026 dg 1040 1041 1027 1025 1073 1044 1467 1039 dg 1059 1061 1057 DG 1461 dg 1462 DG 1783 hg 1784 hg 1967 SE 1580 1553 0819 dg 1888 05118 S 1821 1411 1047 1541 1012 N 1559 hg 0101 ER 0102 ER 0103 ER 0111 ER 0140 ER 1776 hg 1739 1775 hg Anschlußleitung mit K Stecker Anschlußleitung mit CH Stecker Griff kpl incl Pos 3 Griffabdeckung Stiel Gehäuse Knickschutztülle Schalterknopf Druckfeder Druckschalter Halter für Schalter Verbindungshülse Sicherungsring Leiterplatte Antistatikleitung 205 mm Antistatikleitung 160 mm Zwischenleitung Zugentlastungsschelle Abdeckung Filtertütensicherung Drehfeder Blattfeder Filtersicherung Sicherheitsfiltergestänge Lasche Sicherheitsfilter Abluftfilter Deckel Deckeldichtung 1 6 m Flachdichtung Deckelschloß Leitungshaken Leitungshaken Handsaugrohr Schlauch Topf Schalldämmungsmatte Verriegelungsstange Verriegelungsknopf kpl Gebläsemotor 230V 1000W Kohlebürsten Set Schalldämpfer Stützgummi Gebläsedichtring Kontaktaufnahme Kontaktsockel kpl Kappe Linsenblechschraube C 3 9 x 9 5 Linsenblechschraube F 3 9 x 13 Linsenblechschraube C 3 9 x 16 Linsenschraube AM 5 x 30 Scheibe 4 3 Rastknopf Rastenfeder Rastenkappe 1541 1012N 1559hg 0101 0102 0103 0111 0140 1776hg 1739 1775 приёмник для поддержки контакта контактный цоколь крышка винт С 3 9 9 5 винт Е 3 9 13 винт С 3 9 16 винт АМ 5 30 шайба 4 3 кнопка стопора пружинка для фиксирования крышка стопора
