Примечание: Температура с погодного сервера применяется только в том случае, когда ни один
из проводных или радиоканальных датчиков, подключенных к Контроллеру, а также адаптер
цифровой шины не имеет признака “Уличный датчик”.

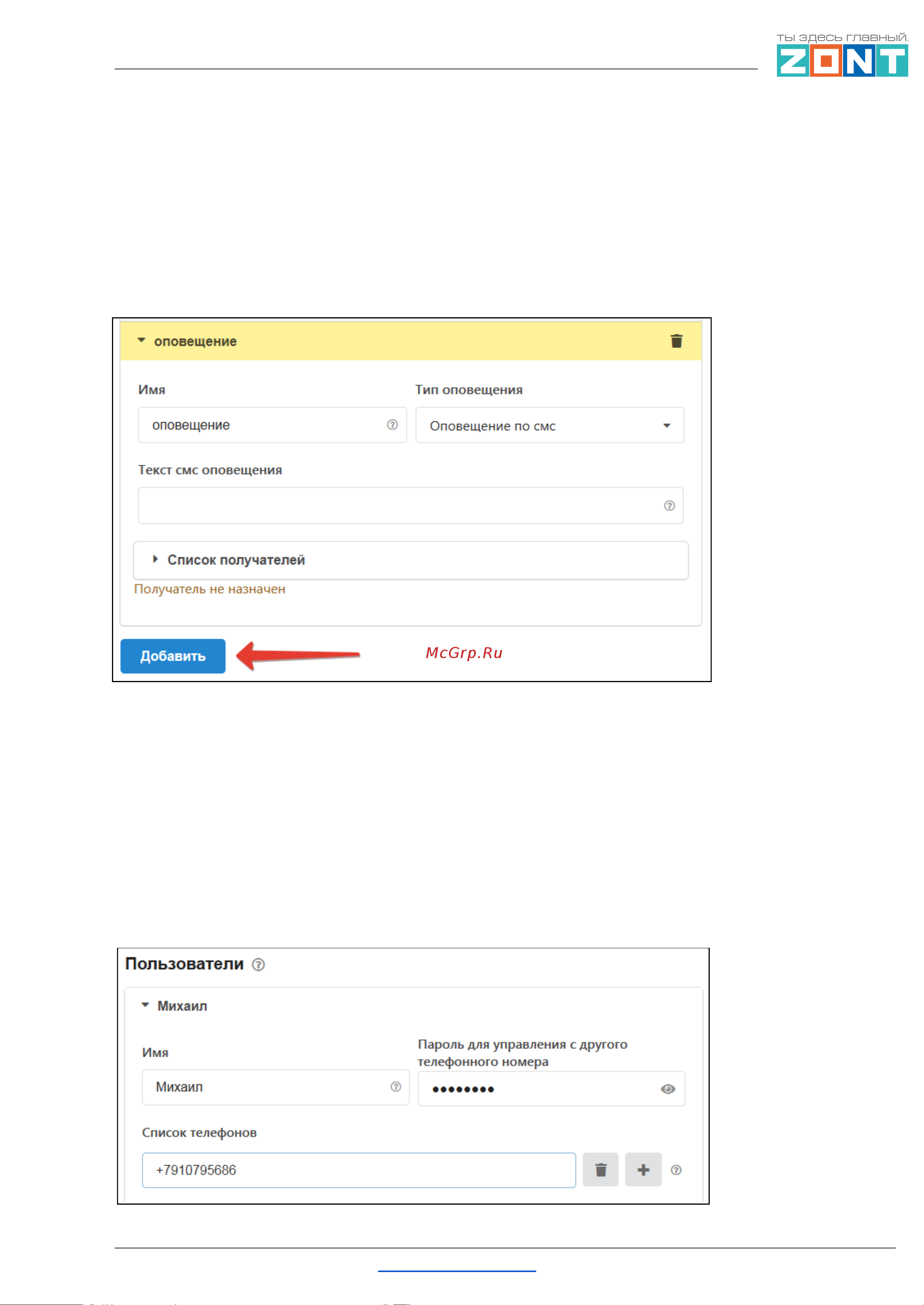

7. Настройка оповещений
Оповещения создаются пользователем Контроллера.
Каждому оповещению можно присвоить название, выбрать способ информирования,
произвольный текст смс сообщения и выбрать из предустановленных слов и словосочетаний
голосовое оповещение.
Оповещения доставляются выбранным способами получателям, указанным в настройке
“Пользователи”. Количество пользователей для получения оповещений неограниченно.
ML.TD.H1V-02.001.01 Вернуться в содержание Страница 103 из 144
