H-1V.02
Отопительный контроллер. Техническая документация

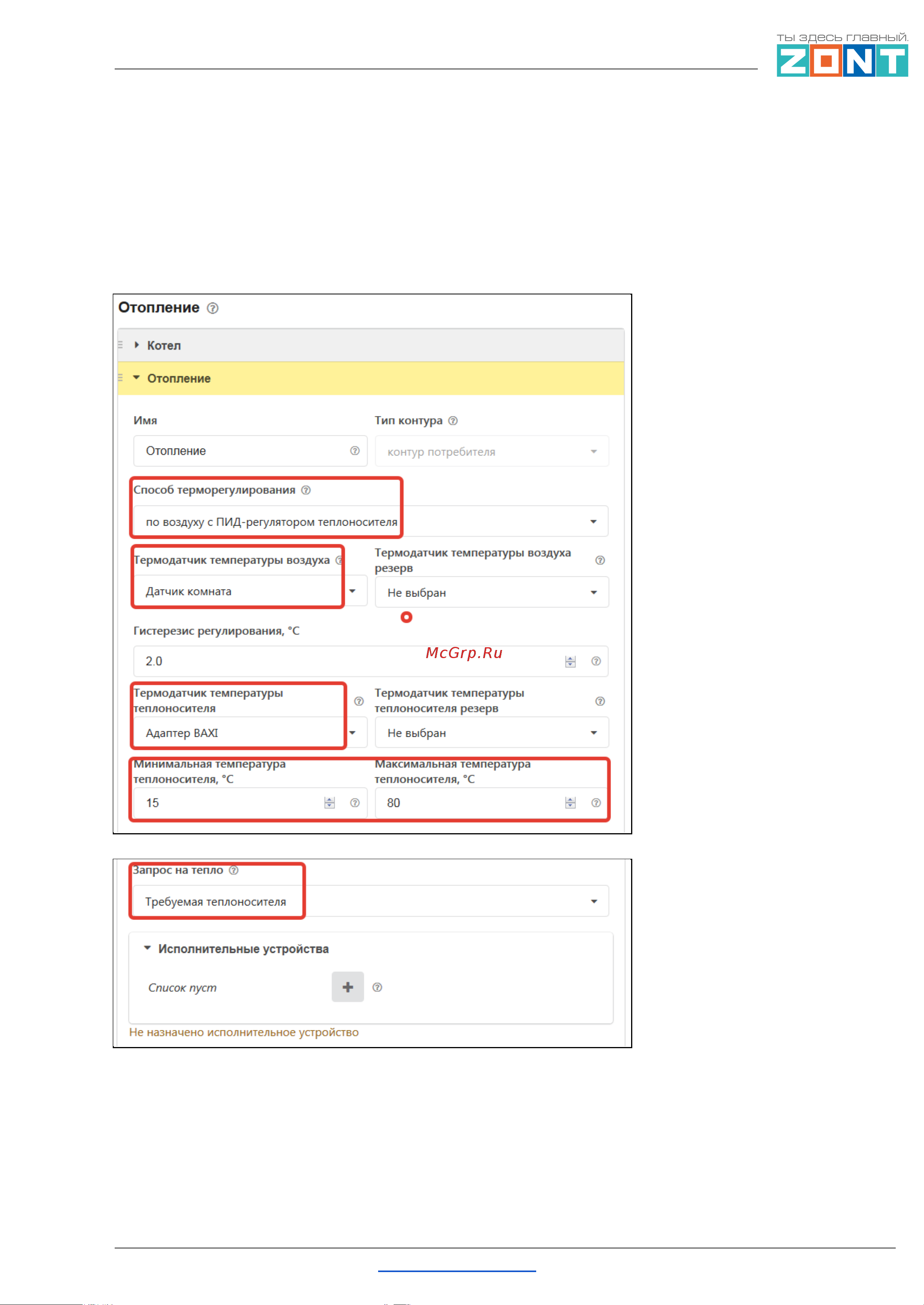

Укажите:
- алгоритм управления котлом,
- датчики воздуха и теплоносителя по которым осуществляется контроль текущих
температур,
- гистерезис регулирования в градусах (рекомендуемый диапазон 2,0 - 4,0.),
- температурный диапазон работы котла и значение запроса тепла.
Примечание: Предупреждение, что при настройке контура Отопление не назначено
исполнительное устройство не является критичным, т.к. для данной конфигурации это не
требуется.
ML.TD.H1V-02.001.01 Вернуться в содержание Страница 51 из 144
