H-1V.02
Отопительный контроллер. Техническая документация
25 (25,9) – (вверху и внизу плашки контура) – фактическое значение температуры
теплоносителя на выходе контура. Значение берется от датчика, назначенного настройкой
контроллера как управляющего в данном контуре.
Графический элемент "Нагрев" – потребность контура в нагреве теплоносителя (“запрос тепла”
от контура).
Графический элемент "Туча" – признак работы контура в режиме ПЗА (погодозависимого
управления).
Графический элемент "Шестеренка" – кнопка быстрого перехода в меню настроек контура.

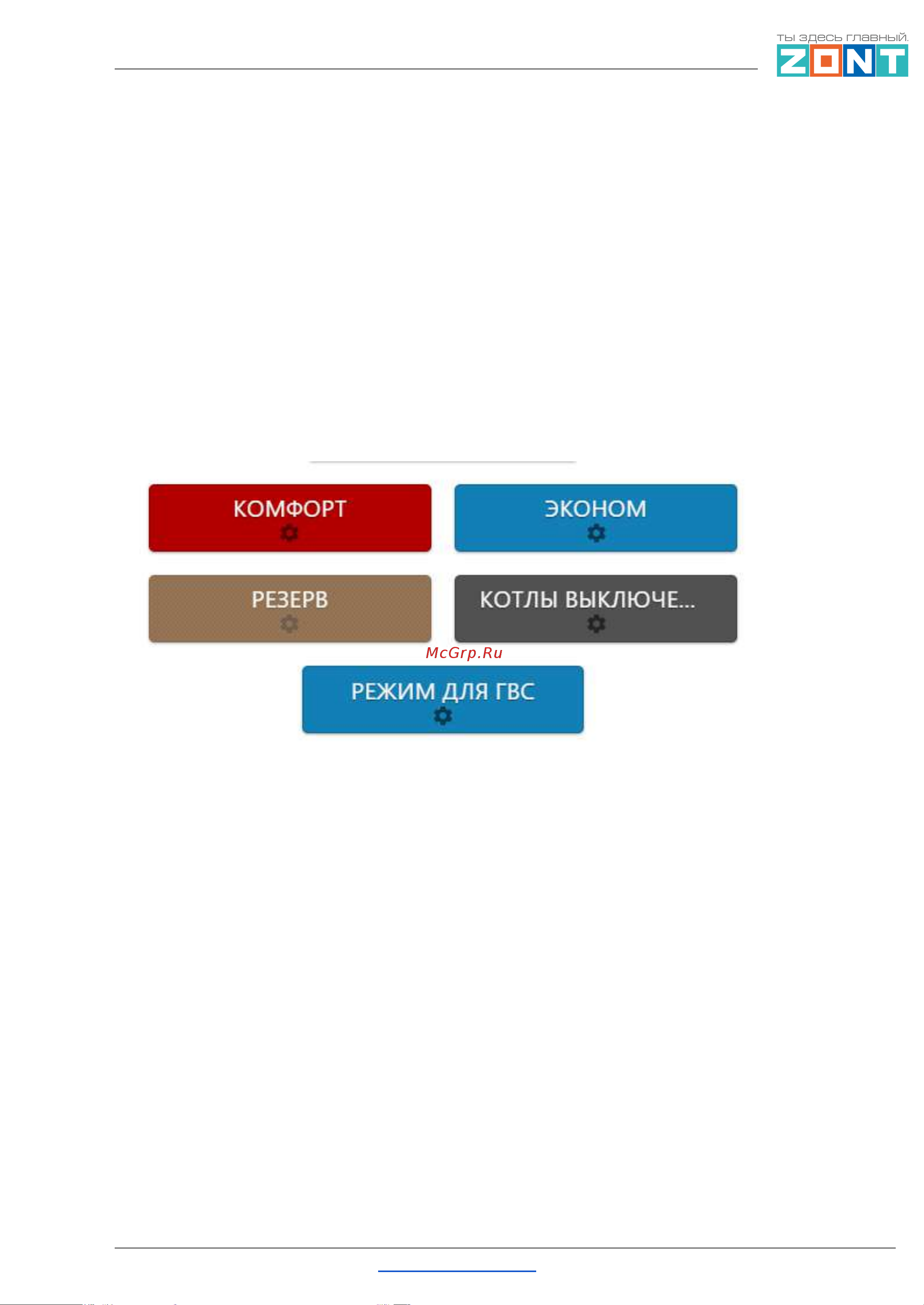

2.2 Индикация режимов отопления
Кнопки выбора и включения режимов отопления.
Комфорт, Эконом и пр. – название режима отопления, заданное при настройке контроллера.
Цвет режима назначается автоматически или выбирается из предложенных вариантов.
Графический элемент "Шестеренка" – кнопка быстрого перехода в меню настроек режимов
отопления.
2.3 Индикация отказа датчика температуры
При неисправности (отсутствии данных) от датчика температуры, указанного настройкой
контура как источника информации о фактической температуре в контуре, рамка плашки
контура становится красной.
ML.TD.H1V-02.001.01 Вернуться в содержание Страница 141 из 144
