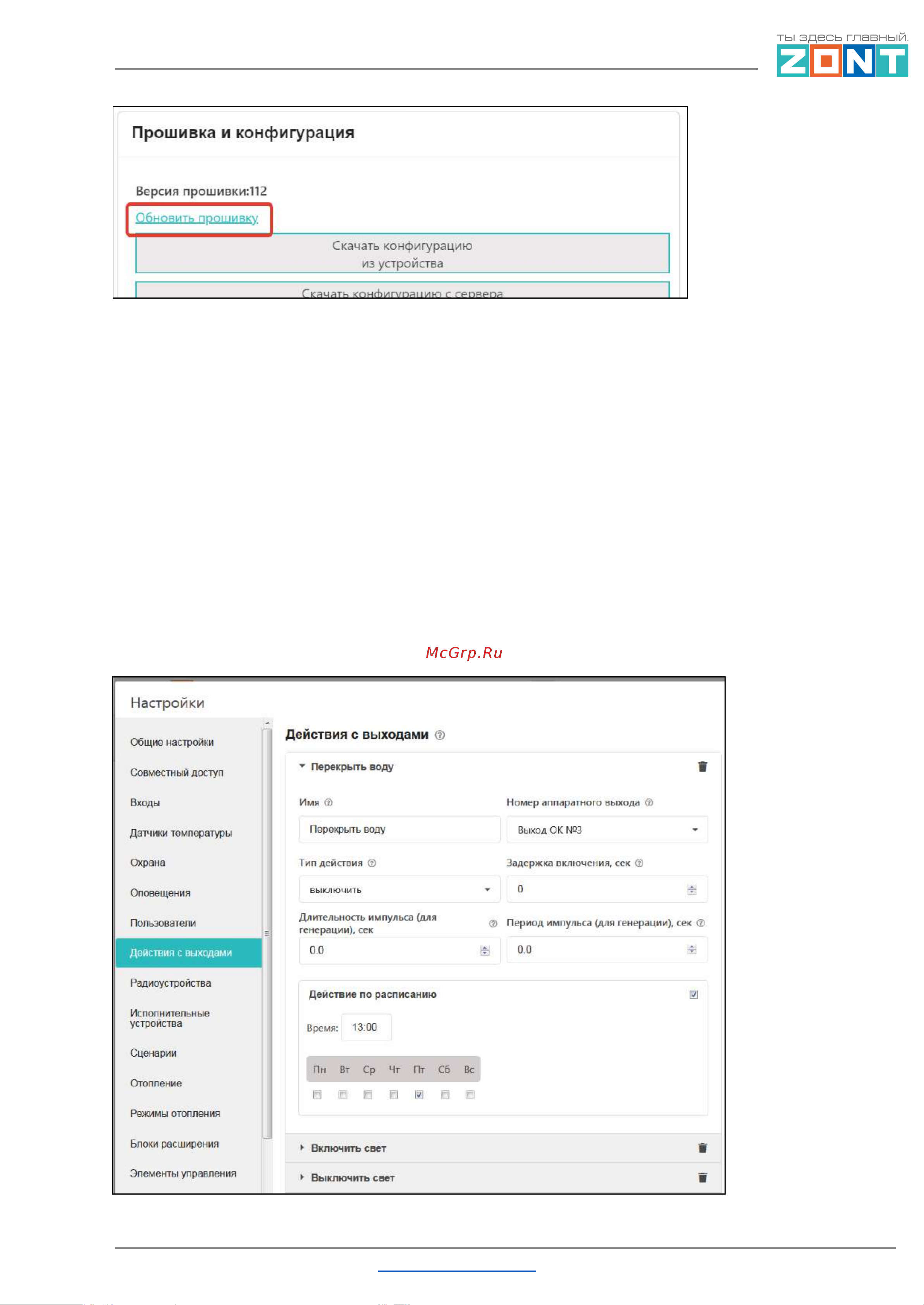

H-1V.02
Отопительный контроллер. Техническая документация
ВНИМАНИЕ!!! Во время обновления прошивки ни в коем случае нельзя отключать Контроллер
от сети. В случае перебоев в питании и при не полностью заряженном внутреннем
аккумуляторе может произойти сбой, что приведет к полной неработоспособности Контроллера.
Восстановление работоспособности в этом случае возможно только в заводских условиях.
9. Управление выходами
При необходимости управления работой выхода, незадействованного логикой работы системы
отопления, можно настроить работу этого выхода по разным событиям. Например, включать
исполнительное устройство на заданное время или включать его по назначенному расписанию.
Для этого на вкладке “Настройки” предназначен раздел “Действия с выходами”.
9.1 Действия с выходами
На вкладке “Настройки” - “Действия с выходами” можно настроить управление выходом.
ML.TD.H1V-02.001.01 Вернуться в содержание Страница 114 из 144
