H-1V.02
Отопительный контроллер. Техническая документация

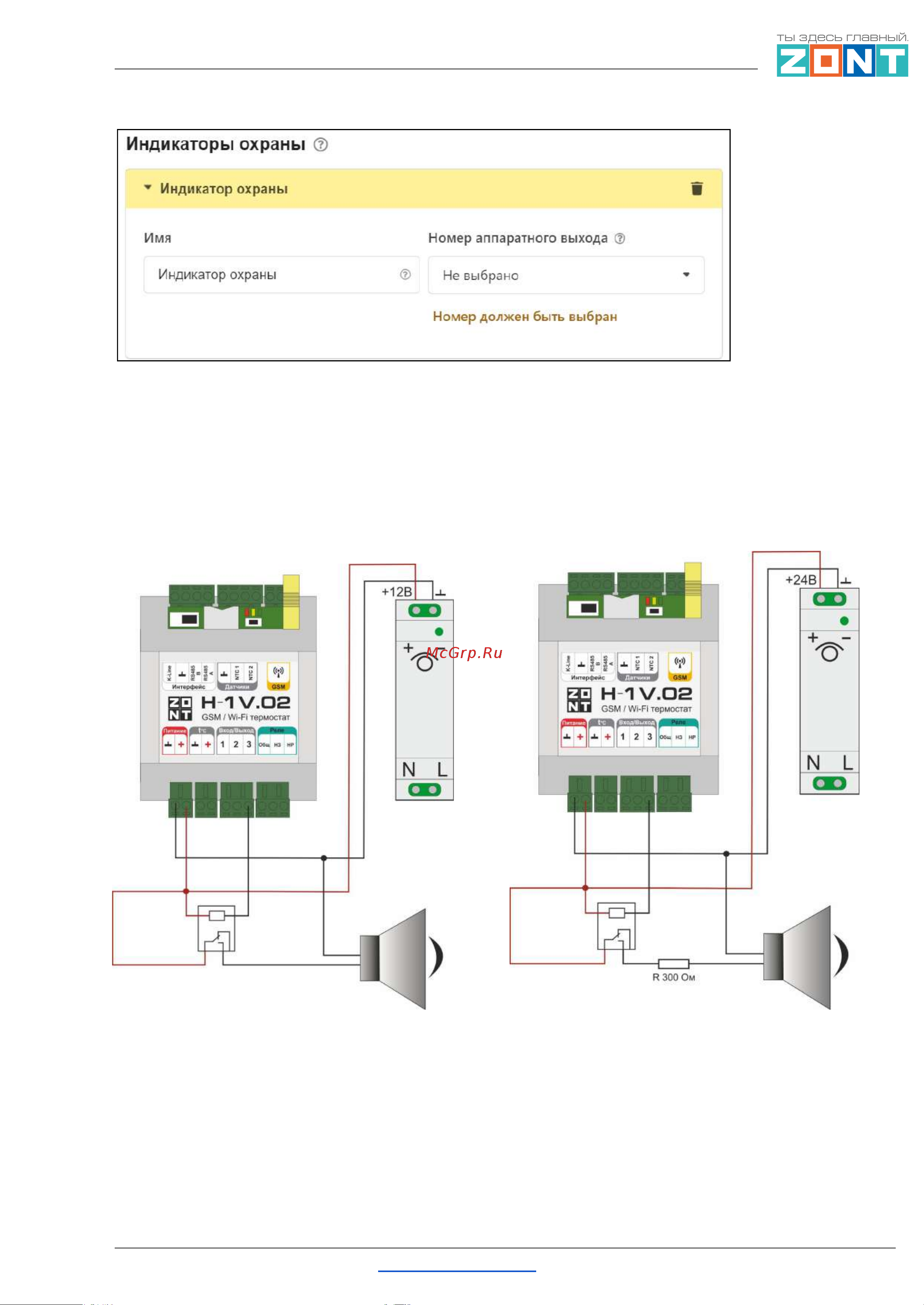

8.1.1 Подключение звуковой сирены
Рекомендуемые схемы подключения звуковой сирены приведены ниже Они отличаются
используемыми для управления Сиреной выходами контроллера и величиной основного
питания контроллера:
ML.TD.H1V-02.001.01 Вернуться в содержание Страница 105 из 144
