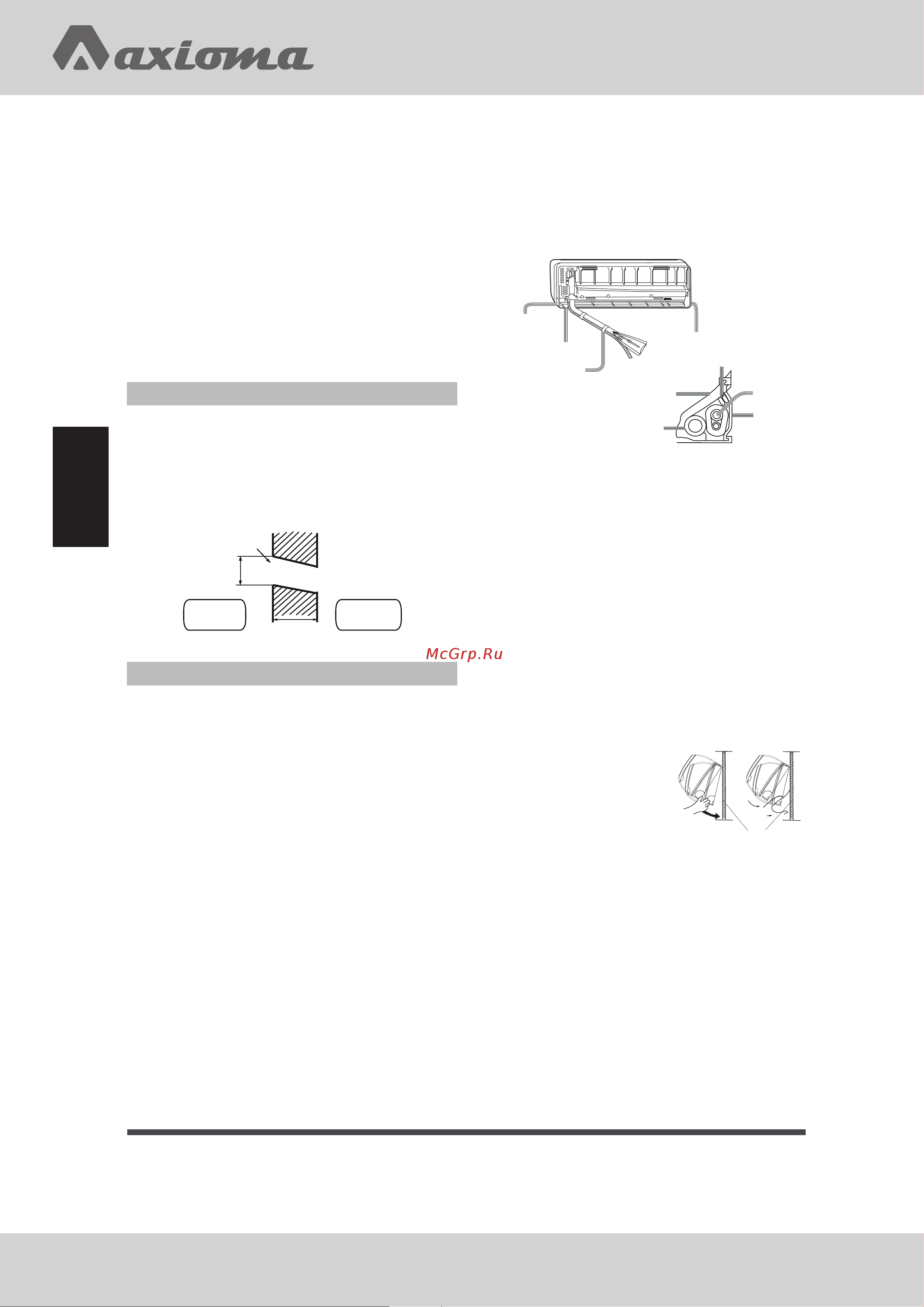

Страница 16
Руководство
помонтажу
Крепеж монтажного шаблона на балочной
перемычке или стойке
1. Надежно закрепите на балочной
перемычке или стойке прочную планку
(приобретается отдельно). Затем
установите на этой планке монтажный
шаблон.
2. Далее следуйте инструкциям,
приведенным в предыдущем разделе
«Стандартная установка монтажной
пластины-шаблона на стене».
Выполнение сквозного отверстия в стене
• Согласно разметке выполните в стене
отверстие диаметром 60мм с небольшим
уклоном вниз по направлению к наружной
поверхности стены.
• Установите заглушку отверстия, после чего
загерметизируйте ее шпатлевкой.
Внутри
помещения
Снаружи
Ø60мм
Отверстие в стене
Толщина стены
Монтаж внутреннего блока
Прокладка коммуникационных линий
[Подвод труб сзади]
• Проложите соединительные трубы
хладагента и дренажный шланг, а затем
стяните их лентой.
[Подвод труб слева или сзади с левой стороны]
• При подводе труб слева вырежьте
кусачками в корпусе блока имеющуюся
заглушку для соответствующего отверстия.
• При подводе труб сзади с левой стороны
блока: согните трубы направлению к
маркировке соответствующего отверстия.
Маркировка выполнена на теплоизоляции
блока.
1. Вставьте дренажный шланг в гнездо
теплоизоляции внутреннего блока.
2. Пропустите межблочный кабель от
наружного блока к отверстию в тыльной
части корпуса внутреннего блока.
Выведите кабель с лицевой стороны.
Подсоедините кабель.
3. Смажьте поверхность развальцованных
фасок труб холодильным маслом, а
затем соедините трубы. Плотно покройте
соединение труб теплоизоляцией
истяните клейкой лентой.
Теплоизоляция
Межблочный кабель
Дренажный шланг
Трубы
хладагента
Трубная
опорная
панель
Стянуть клейкой лентой
Заглушка для
подвода труб справа
Заглушка для
подвода труб сзади
Заглушка для
подвода труб слева
• Межблочный кабель и дренажный шланг
свяжите в пучок с трубами хладагента,
используя изоляционную ленту.
[Другие направления подвода труб]
• Вырежьте кусачками имеющуюся
заглушку в корпусе блока в соответствии
свыбранным направлением подвода труб.
Согните трубы, направляя ихк отверстию
в стене. Соблюдайте осторожность, чтобы
при сгибе избежатьзаломов труб.
• Подсоедините межблочный кабель,
а затемвытяните его и подведите к
теплоизоляции соединительного пучка.
Фиксация внутреннего блока
на монтажном шаблоне
• Повесьте блок на
монтажном шаблоне,
используя верхние
пазы. Подвигайте
блок в стороны, чтобы
убедиться в его надежной фиксации.
• Для того, чтобы зафиксировать блок на
монтажном шаблоне, приподнимите блок,
удерживая его снизу наклонно, азатем
потяните его перпендикулярно вниз.
Снятие внутреннего блока с монтажного
шаблона
При необходимости снятия блока с
монтажного шаблона приподнимите блок
рукой так, чтобы высвободить крепежные
скобы. Затем слегка потяните низ корпуса
вверх и на себя. Приподнимайте блок
наклонно до тех пор, пока он не отсоединится
от монтажного шаблона.
Монтажный шаблон
