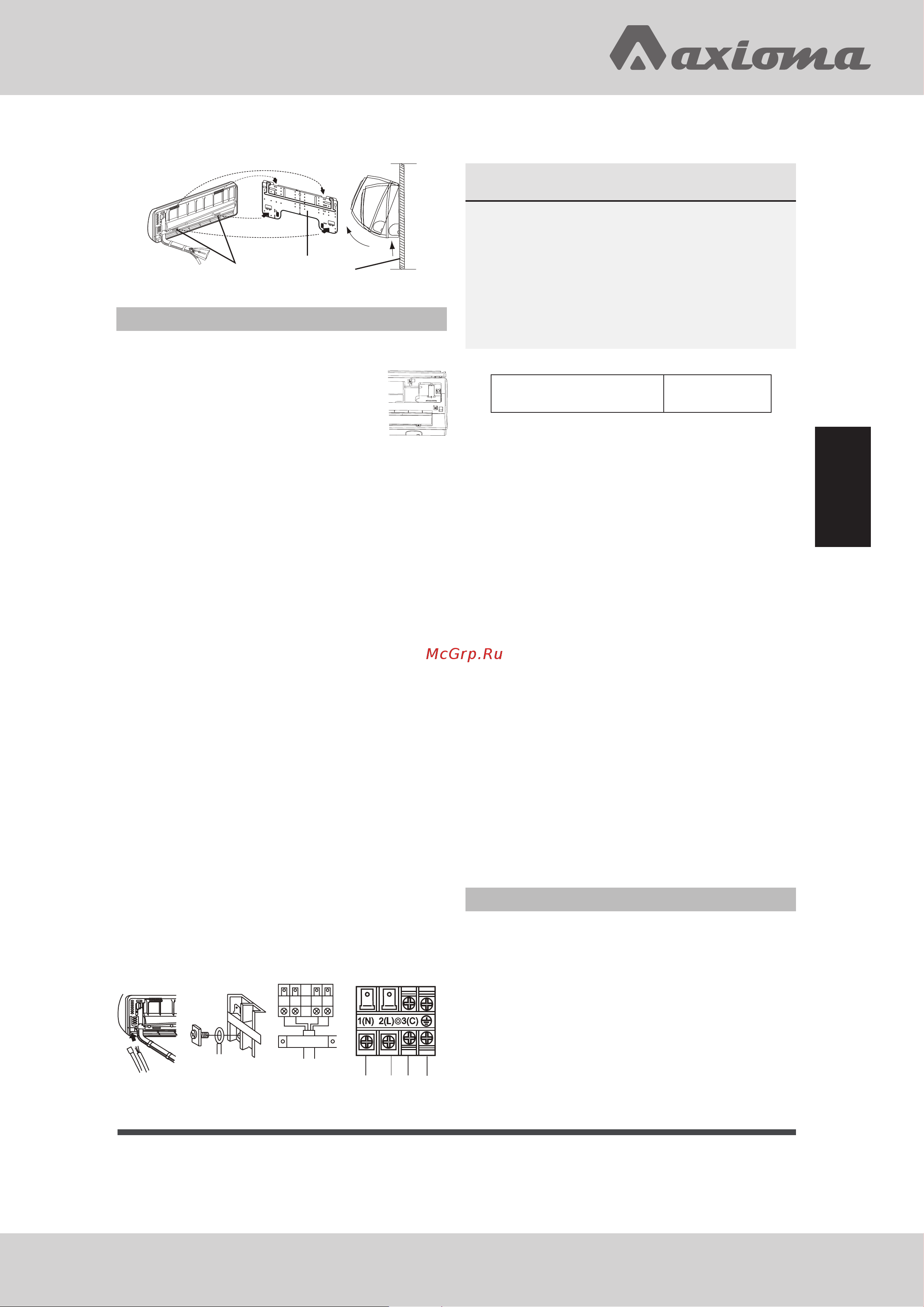

Страница 17
Руководство
помонтажу
Скобы
Монтажный
шаблон
Подключение межблочного кабеля
Снятие крышки электрической коробки
• Снимите крышку электрической
секции, расположенную в
правом нижнем углу внутреннего
блока, азатем снимите планку
кабельного зажима, вывинтив
фиксирующие винты.
Подключение межблочного кабеля
послеустановки внутреннего блока
• Пропустите межблочный кабель от
наружного блока к левой стороне стенного
отверстия, через которое уже проведены
трубы хладагента.
• Выведите кабель с лицевой стороны.
Подсоедините кабель, сделав клеммную
петлю.
Подключение межблочного кабеля
доустановки внутреннего блока
• Пропустите межблочный кабель от
наружного блока к отверстию в тыльной
части корпуса внутреннего блока. Выведите
кабель с лицевой стороны.
• Ослабьте клеммные винты на клеммной
панели и полностью вставьте концы
проводов кабеля в контактный блок,
азатем зафиксируйте контакты, затянув
винты.
• Слегка потяните кабель, чтобы убедиться
вего прочной фиксации.
• После подключения кабеля закрепите
кабель кабельным зажимом.
Внутренний блок
К наружному блоку
ПРИМЕЧАНИЕ
При подключении кабеля соблюдайте
аналогию маркировки и нумерации
контактов на клеммных панелях внутреннего
и наружного блоков.
Несоблюдение этого правила может
привести к некорректной работе
кондиционера и повреждению
егокомпонентов.
Межблочный кабель 4G1.0 мм
2
1. При повреждении сетевого кабеля он
должен быть заменен производителем,
авторизованным сервисным центром или
квалифицированным специалистом. Тип
используемого межблочного кабеля ПВС
(ВВГ) (имп. маркировка H07RN-F).
2. При перегорании предохранителя на плате
управления его нужно заменить на новый
типа Т.3.15А/250ВAC (для внутреннего
блока).
3. Электромонтажные работы должны выпол-
няться в соответствии с региональными
нормами и правилами ПУЭ.
4. Вилка сетевого кабеля и гнездо питания
должны быть легко доступны.
5. В качестве прерывателя цепи
электропитания кондиционера
следует использовать выключатель с
размыканием всех полюсов и расстоянием
между контактами при размыкании
не менее 3мм. Выключатель должен
устанавливаться в стационарной проводке.
6. Для модели ASX12DZ1R сечение
межблочного кабеля 4G1.5мм
2
.
Силовая цепь
• Для кондиционера должна быть
предусмотрена отдельная силовая цепь
сгнездом питания.
• При использовании кондиционера в
условиях высокой влажности следует
устанавливать автоматический
выключатель с защитой от токовых утечек.
В остальных случаях рекомендуется
установка автоматического выключателя
сзащитой от токовой перегрузки.
