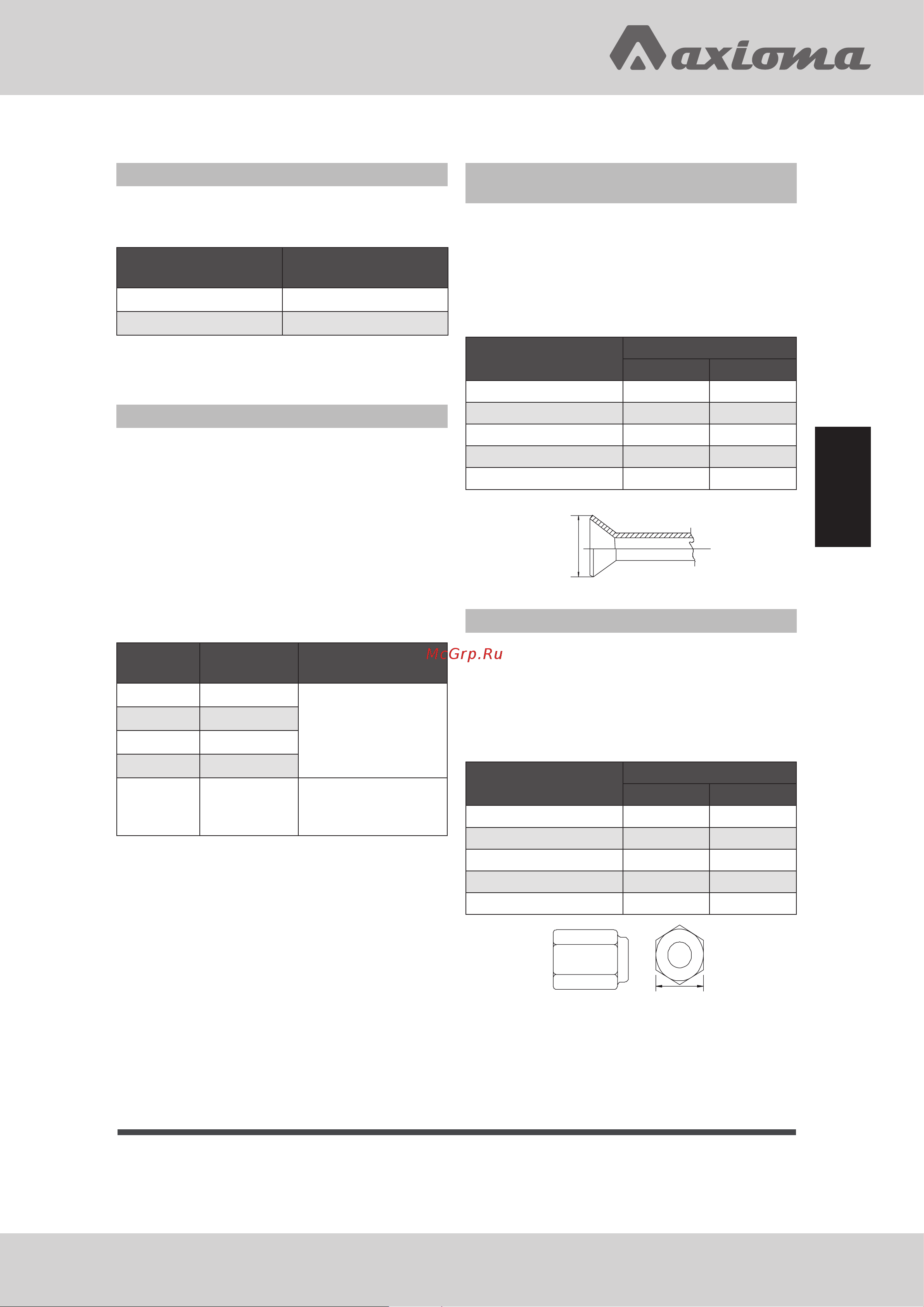

Страница 49
Руководство
помонтажу
Спецификация труб
Тип используемых медных труб (справочная
информация)
Макс. рабочее
давление
Применяемый
хладагент
3.4 МПа R22, R407C
4.3 МПа R32
• Следует использовать трубы, соответствую-
щие региональным стандартам.
Материал труб / толщина стенки трубы
Материал труб для контура хладагента:
медная бесшовная труба деоксидированная
фосфором; ГОСТ 21646-2003. Учитывая, что
рабочее давление в системе на хладагенте
R32 выше, чем в системах с R22, радиальная
толщина стенки трубы должна быть не
менее той, что указана в нижеприведенной
таблице, чтобы обеспечить безопасность
работы при использовании хладагента R32.
Трубы столщиной стенки 0.7 мм и менее
использовать нельзя.
Диаметр
(мм)
Толщина
трубы (мм)
Тип трубы
Ø6.35 0.8t
Мягкие сгибаемые
трубы (тип О)
Ø9.52 0.8t
Ø12.7 0.8t
Ø15.88 1.0t
Ø19.05 1.0t
Полужесткие
(1/2Н) и жесткие
(тип Н)
• Несмотря на возможность использования
мягких труб типа О с диаметром до Ø19.05
(3/4”) со старыми хладагентами, для систем
с хладагентом R32 следует применять
трубы полужесткого типа-1/2Н. Мягкие
трубы типа О можно использовать, если
диаметр трубы Ø19.05 и толщина стенки
1.2мм.
• В таблице приведены технические
требования Японского стандарта.
Используя эту таблицу как справку,
можно выбрать трубы, соответствующие
региональным техническим требованиям.
Диаметр раструба при вальцовочном
соединении (только для труб типа О и GL)
Диаметр раструба вальцовочного соединения
для систем с R32 должен быть больше,
чем для систем с R22 в целях увеличения
герметичности и прочности соединения.
Диаметр раструба вальцовочного соединения
(Размер А в мм).
Наружный диаметр
трубы в мм
Размер А в мм
R32 R22
Ø6.35 9.1 9.0
Ø9.52 13.2 13.0
Ø12.7 16.6 16.2
Ø15.88 19.7 19.4
Ø19.05 24.0 23.3
Размер А в мм
Накидная гайка
Для повышения прочности соединения в сис-
темах с хладагентом R32 следует использовать
накидные гайки типа 2, а не типа 1 как с R22
(см. Таблицу). Таким образом, размер накидных
гаек для некоторых диаметров труб отличается
от тех, что применяются для систем с R22.
Наружный диаметр
трубы в мм
Размер B в мм
R32 (Тип 2) R22 (Тип 1)
Ø6.35 17.0 17.0
Ø9.52 22.0 22.0
Ø12.7 26.0 24.0
Ø15.88 29.0 27.0
Ø19.05 36.0 36.0
Размер B
• В таблице приведены технические требо-
вания Японского стандарта. Используя эту
таблицу в качестве справочной информа-
ции, можно подобрать накидные гайки, со-
ответствующие региональным техническим
требованиям.
