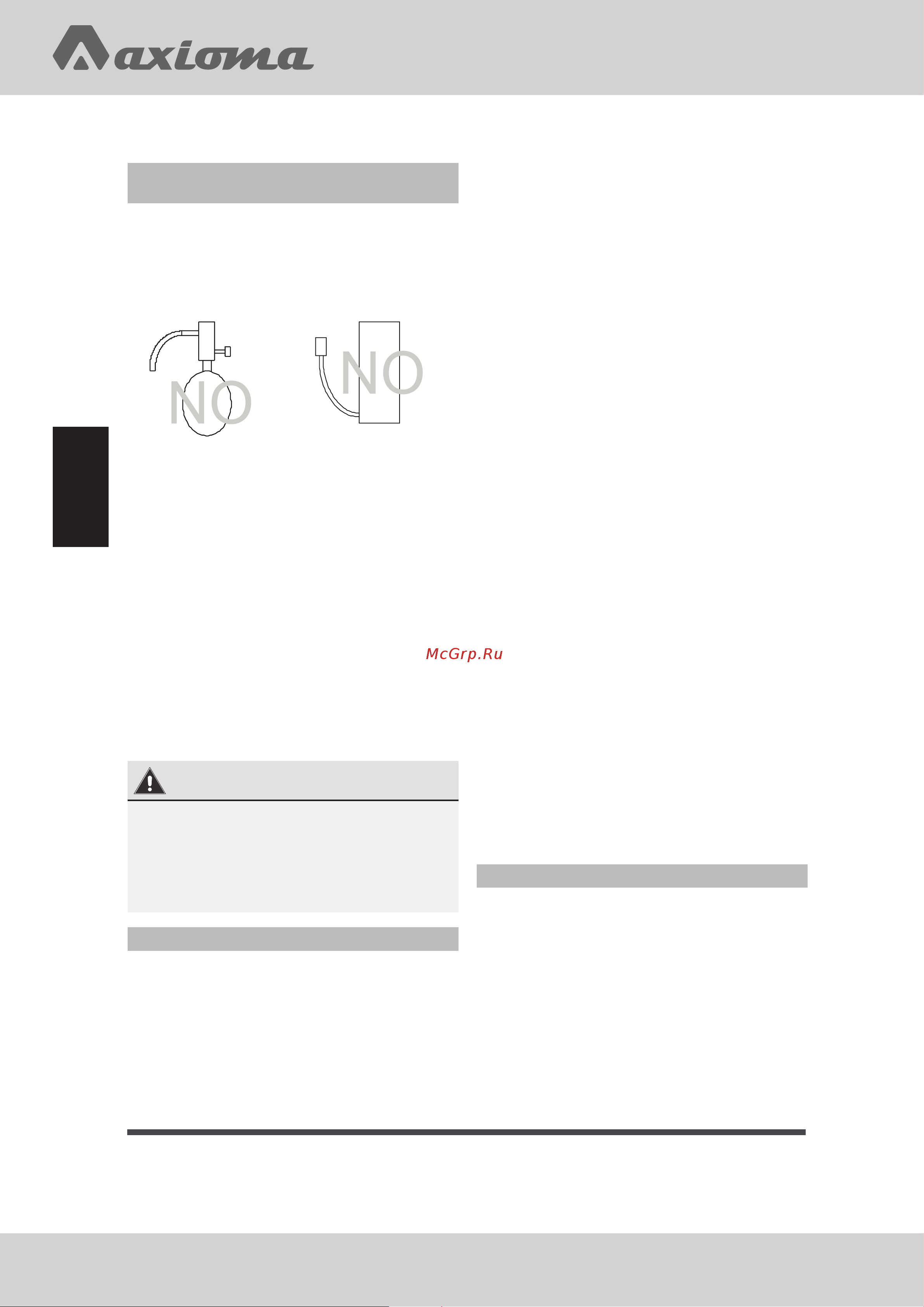

Страница 50
Руководство
помонтажу
Проверка трубопровода хладагента на
герметичность
Процедура тестирования системы
схладагентом R32 на герметичность является
стандартной. Следует иметь в виду, что
течеискатели для R22 и R410A не подходят
дляобнаружения утечек хладагента R32.
Галоидная лампа Течеискатель R22 и R407
При проверке трубопровода на
герметичность необходимо выполнить
следующее:
1. Для опрессовки холодильного контура
используйте сжатый азот. Доведите
давление азота в контуре до требуемого
проектного значения, а затем проверьте
герметичность системы, принимая во
внимание колебания температуры
окружающей среды.
2. При выявлении утечек с помощью
опрессовки хладагентом, убедитесь,
чтоиспользуется R32.
3. Хладагент R32 необходимо заправлять
только в жидкой фазе.
ПРЕДУПРЕЖДЕНИЕ
• Нельзя использовать для опрессовки кон-
тура хладагента кислород, т.к. это может
привести к взрыву.
• Использование для заправки газообраз-
ного R32 может привести к изменению
состава хладагента.
Вакуумирование
1. Вакуумный насос с обратным клапаном
Вакуумный насос с обратным клапаном
необходим для предотвращения
перетекания масла насоса в холодильный
контур при отключении питания насоса
(аварийной остановке). Допустима
установка обратного клапана на уже
используемом насосе.
2. Вакуумный насос стандартной
производительности
Следует использовать насос, способный
после 5 минут работы обеспечить падение
давления 65Па. Насос необходимо
поддерживать в исправном состоянии:
проводить регулярное сервисное
обслуживание, в том числе смазывать
маслом требуемого типа. Если насос
неисправен, степень вакуумирования
может быть недостаточной.
3. Требования к точности вакуумметра
Используйте вакуумметр, который может
измерять глубину вакуума на уровне
650Па. Применять для этой цели обычную
манометрическую станцию нельзя, т.к. с ее
помощью невозможно измерить давление
разрежения.
4. Время вакуумирования
Вакуумируйте контур в течение
одного часа после достижения
разрежения 650Па. После окончания
вакуумирования с использованием
вакуумного насоса оставьте систему
под вакуумом в течение часа, а затем
проверьте, не повышается ли давление,
т.е. не теряется ли вакуум.
5. Действия при остановке вакуумного
насоса
Для предотвращения обратного оттока
масла из насоса в контур хладагента
откройте предохранительный клапан
насоса или ослабьте заправочный
шланг для подсасывания воздуха перед
отключением насоса. Такие же действия
следует выполнить при использовании
вакуумного насоса с обратным
клапаном.
Заправка хладагента
Хладагент R32 необходимо заправлять только
в жидкой фазе.
Причина:
Хладагент R32 является рабочим веществом
ГФУ с температурой кипения -52°С. В общем,
принцип обращения с ним практический
такой же, как и с R410A. Заправлять хладагент
из баллона необходимо со стороны
жидкой фазы, поскольку в противном
случае возможно изменение его состава
взаправочном баллоне.
