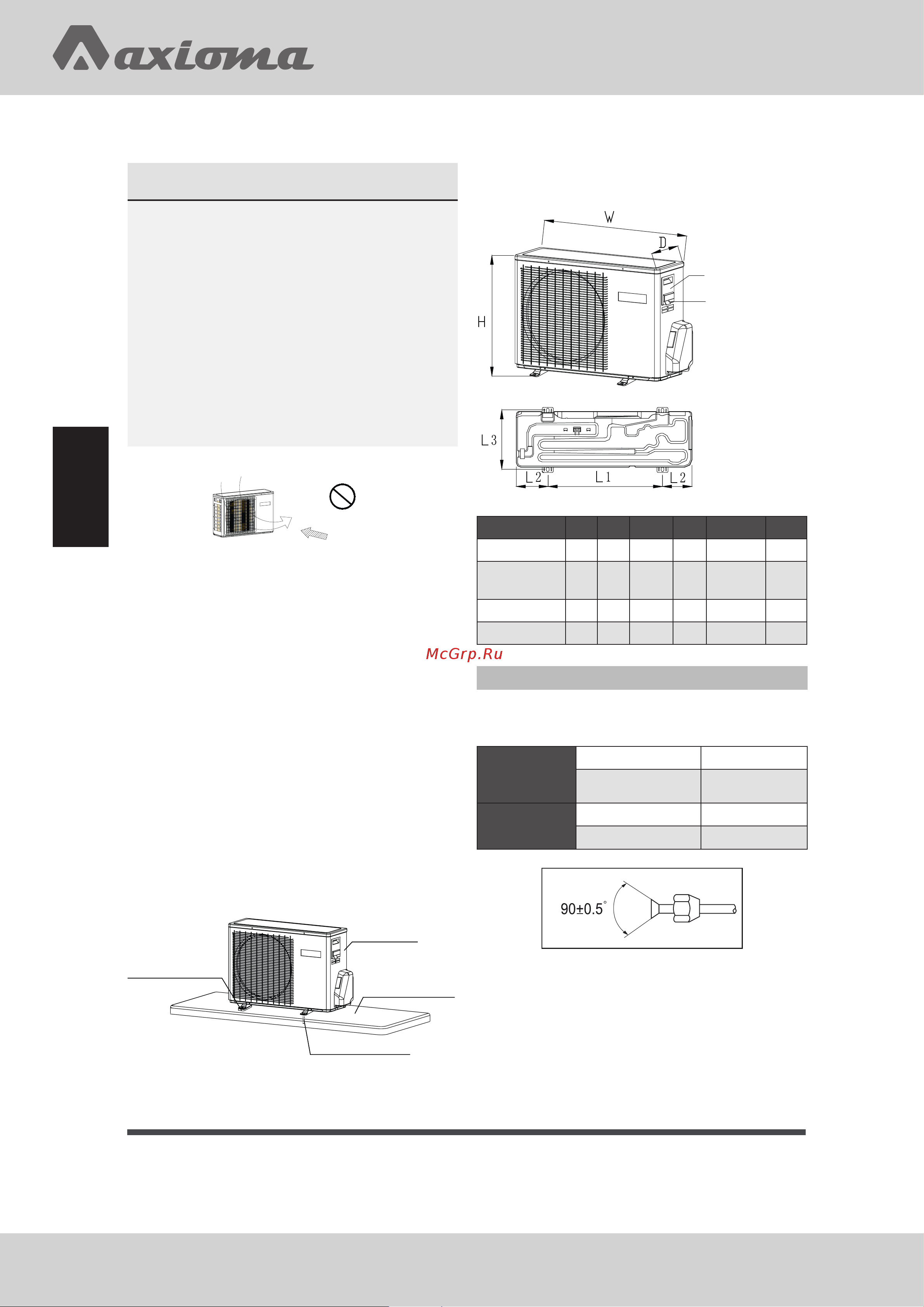

Страница 52
Руководство
помонтажу
ПРИМЕЧАНИЕ
• Закрепите все фиксируемые детали
крепежными винтами.
• Воздуховыпускное отверстие не должно
быть подвержено влиянию сильного
ветра.
• Мин. монтажный зазор от верхней
поверхности агрегата составляет 1 м.
• Блок не должен быть огорожен какими-
либо конструкциями.
• При установке в местах, подверженных
сильным порывам ветра
воздуховыпускное отверстие не должно
располагаться с наветренной стороны.
Выход воздуха
Направление ветра
НЕТ
3. Монтаж наружного блока
Закрепите блок на монтажной позиции
должным образом исходя из выбранного места
установки.
• Размеры фундаментной плиты должны
обеспечивать возможность надежного
крепления агрегата анкерными болтами.
• Фундаментная плита должна быть
установлена достаточно глубоко в грунте.
• Угол наклона блока относительно
горизонтальной плоскости не должен
превышать 3 градусов.
• Запрещено устанавливать блок
непосредственно на земле. Удостоверьтесь,
что свободный зазор между опорной
поверхностью и дренажным отверстием
в нижней панели блока обеспечивает
беспрепятственность отвода конденсата.
Резиновый
виброизолятор
Анкерный болт
Наружный
блок
Бетонная
фундаментная
плита
4. Установочные размеры (все размеры
указаны в мм)
Кабельное
отверстие
Электрическая
секция
Модель W D H L1 L2 L3
ASB07DZ1R 696 256 432 415 120/140 269
ASB09DZ1R
ASB12DZ1R
700 245 543.8 440 120/140 269
ASB18DZ1R 800 280 550 510 130/160 313
ASB24DZ1R 890 353 697 628 130 355.5
Монтаж соединительного трубопровода
1. Диаметр и толщина труб соединительного
трубопровода
ASB07DZ1R
ASB09DZ1R
ASB12DZ1R
Линия жидкости Ø6.35х0.8 мм
Линия газа Ø9.52х0.8 мм
ASB18DZ1R
ASB24DZ1R
Линия жидкости Ø6.35х0.8 мм
Линия газа Ø12.7х0.8 мм
• Установите накидную гайку на трубу, затем
выполните развальцовку.
