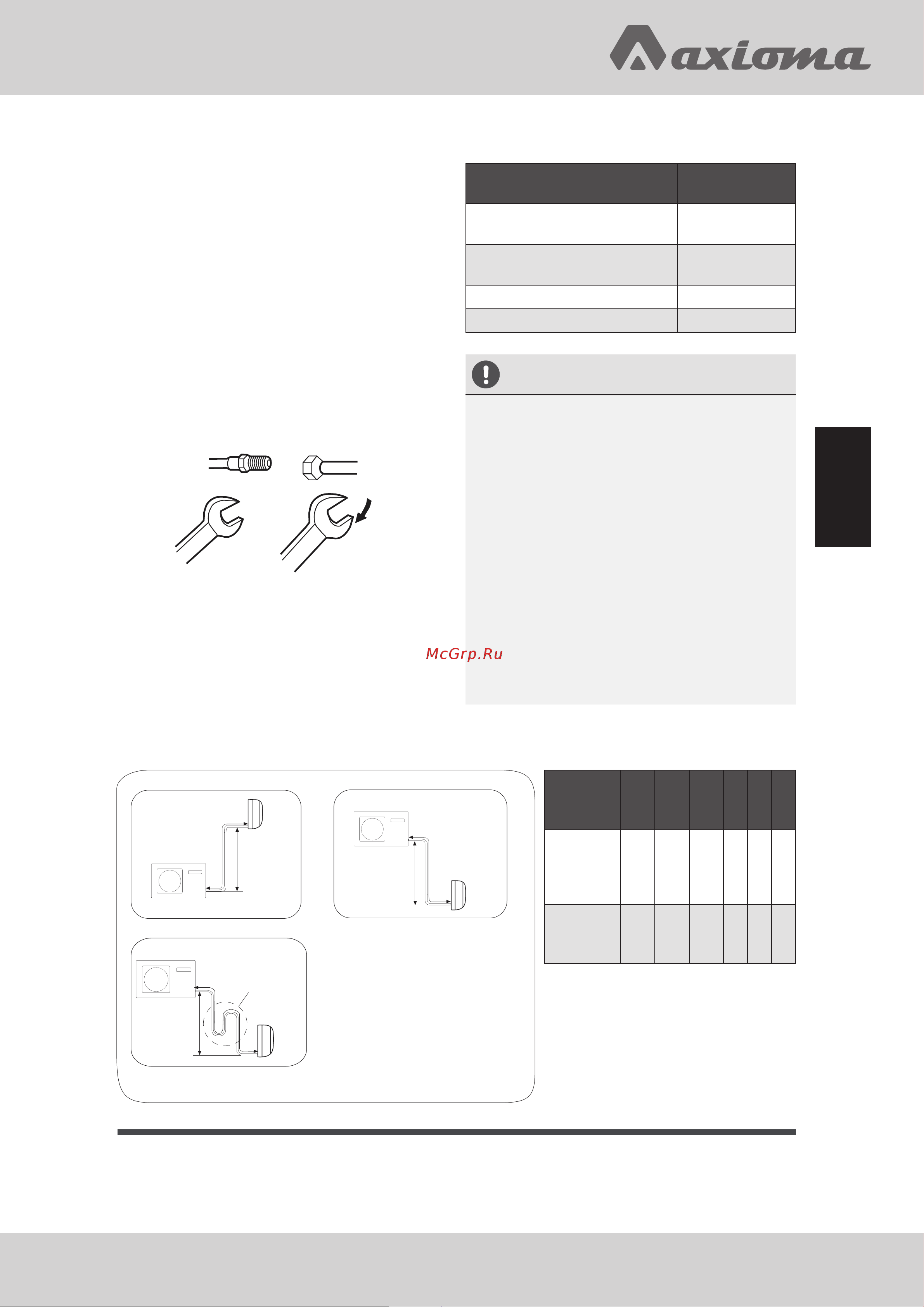

Страница 53
Руководство
помонтажу
A
B
Внутр.блок
A
B
A
B
Маслоподъемная
петля
Внутр.блок
Внутр.блок
Наружный блок
Наружный блок
Наружный блок
2. Методика соединения трубопроводов
хладагента
• Сгибать трубы нужно как можно
осторожнее. При сгибе трубы для
предотвращения ее деформации или
растрескивания радиус сгиба трубы
должен быть как можно больше и не менее
30-40 мм.
• Присоединение в первую очередь газовой
магистрали упрощает выполнение
монтажных работ.
• Трубы должны быть рассчитаны на
использование с хладагентом R32.
Накидная
гайка
Динамометрический
гаечный ключ
Гаечный ключ
Резьбовой
соединитель
Не допускайте попадания в трубу песка, воды
ипрочих посторонних веществ
Чрезмерное усилие затяжки при отсутствии
центровки может привести к повреждению
резьбы и утечкам хладагента.
Диаметр трубы (Ø)
Крутящий
момент (Н·м)
Линия жидкости 6.35 мм
(1/4”)
18~20
Линия жидкости/газа
9.52мм (3/8”)
30~35
Линия газа 12.7 мм (1/2”) 35~45
Линия газа 15.88 мм (5/8”) 45~55
ВНИМАНИЕ!
• Стандартная длина соединительной
трассы составляет «С» метров
(см.нижеприведенную Таблицу). Если
она будет превышать «D» метров, может
произойти ухудшение характеристик
системы кондиционирования, поэтому
нужно выполнить дозаправку системы
хладагентом.
• Дозаправку контура следует выполнять
израсчета «E» г на 1 м трубы.
• Заправка должна производиться
только квалифицированными сервис-
инженерами.
• При необходимости дополнительной
заправки хладагента сначала необходимо
выполнить вакуумирование контура,
используя вакуумный насос.
• Макс. перепад высот: A макс
• Если перепад высот между внутренним
и наружным блоком превышает
5 метров, необходима установка
маслоподъемных петель через
каждые 5-7 метров вертикального
фреонопровода.
• Макс. длина трассы: B макс.
• Мин. длина трассы: B мин.
• В случае, если длина трассы В
превышает D метров, необходимо
произвести дополнительную заправку
из расчета E грамм/метр.
Наружный
блок
A
макс
B
макс
B
мин.
C D E
ASB07DZ1R
ASB09DZ1R
ASB12DZ1R
10 15 3 5 7 20
ASB18DZ1R
ASB24DZ1R
15 25 3 5 7 20
