Importante
! Quando si installa questa unità in un veicolo
che non dispone della posizione ACC (acces-
soria) per l’interruttore della chiave di avvia-
mento, se non si collega il cavo rosso a un
terminale accoppiato al funzionamento del-
l’interruttore della chiave di avviamento, la
batteria potrebbe scaricarsi.
O
N
S
T
A
R
T
O
F
F
Con posizione ACC Senza posizione ACC
! Se questa unità viene utilizzata in condizione
diverse dalle seguenti, potrebbero verificarsi
incendi o malfunzionamenti.
— Veicoli dotati di batteria da 12 volt e messa a
terra negativa.
— Altoparlanti con uscita nominale da 50 W e
impedenza nominale compresa tra 4 W e8W.
! Per evitare rischi di cortocircuito, surriscalda-
mento o malfunzionamento, accertarsi di se-
guire le indicazioni riportate di seguito.
— Prima dell’installazione, scollegare il morset-
to negativo della batteria.
— Assicurare i cavi con morsetti per cavi o na-
stro adesivo. Per proteggere i cavi, avvolgere
nastro adesivo attorno agli stessi nei punti in
cui entrano in contatto con parti metalliche.
— Posizionare tutti i cavi in modo che non pos-
sano entrare in contatto con componenti mo-
bili, come la leva del cambio e i binari dei
sedili.
— Non posizionare i cavi in luoghi soggetti a
surriscaldamento, come le bocchette dell’im-
pianto di riscaldamento.
— Non collegare il cavo giallo alla batteria fa-
cendolo passare attraverso fori nel vano mo-
tore.
— Rivestire tutti i connettori scollegati con na-
stro isolante.
— Non accorciare i cavi.
— Non condividere mai l’alimentazione con altri
dispositivi tagliando l’isolante del cavo di ali-
mentazione dell’unità. La capacità di carico
di corrente del cavo è limitata.
— Utilizzare esclusivamente un fusibile con la
portata prescritta.
— Non collegare mai direttamente a terra il
cavo negativo dell’altoparlante.
— Non legare mai assieme cavi negativi di più
altoparlanti.
! Quando questa unità è accesa, i segnali di
controllo vengono trasmessi dal cavo blu/
bianco. Collegarlo al telecomando del siste-
ma di amplificazione di potenza o al termina-
le di controllo del relè dell’antenna
automatica del veicolo (max. 300 mA
12 V CC). Se il veicolo è dotato di un’antenna
a vetro, collegarla al terminale di alimentazio-
ne di potenza dell’antenna.
! Non collegare mai il cavo blu/bianco al ter-
minale di alimentazione dell’amplificatore di
potenza esterno. Inoltre, non collegarlo mai
al terminale di alimentazione dell’antenna
automatica. In caso contrario, la batteria po-
trebbe scaricarsi o potrebbero verificarsi mal-
funzionamenti.
! Il cavo nero è la messa a terra. I cavi di
messa a terra di questa unità e di altre appa-
recchiature (soprattutto per i prodotti ad alta
tensione, quali amplificatori di potenza) de-
vono essere collegati separatamente. In caso
contrario, se scollegati accidentalmente, po-
trebbero provocare incendi o malfunziona-
menti.

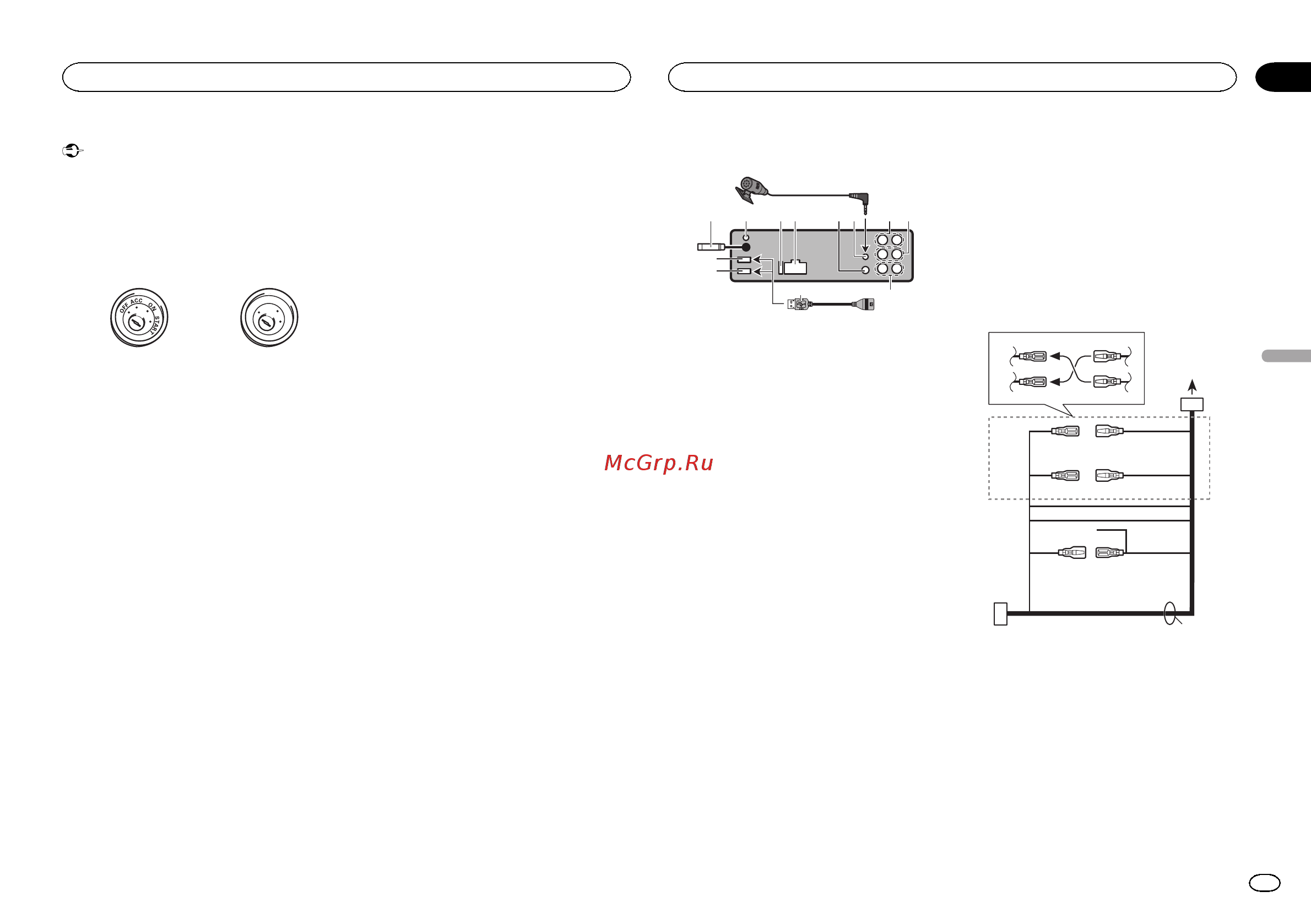

Questa unità
3 5 6a7 b
c
8
1
2
9
d
4
1 Porta USB 1
2 Porta USB 2 (solo per i modelli DEH-
X8500DAB e DEH-X8500BT)
3 Ingresso antenna
15 cm
4 Ingresso antenna DAB (solo per il modello
DEH-X8500DAB)
Per ricevere segnali DAB, collegare all’unità
un’antenna DAB (AN-DAB1) venduta a parte.
5 Fusibile (10 A)
6 Ingresso cavo di alimentazione
7 Ingresso telecomando cablato
È possibile collegare un adattatore per tele-
comando cablato (venduto a parte).
8 Ingresso microfono (solo per i modelli DEH-
X8500DAB e DEH-X8500BT)
9 Microfono (solo per i modelli DEH-
X8500DAB e DEH-X8500BT)
4m
a Uscita posteriore
b Uscita anteriore
c Uscita Subwoofer
d Cavo USB
1,5 m
! (Solo per DEH-X8500DAB e DEH-X8500BT)
Se si collegano contemporaneamente
USB1 (dispositivo di memoria USB1)/
iPod1 (iPod collegato tramite entrata
USB1) e USB2 (dispositivo di memoria
USB2)/iPod2 (iPod collegato tramite en-
trata USB2), oltre al cavo normale USB
Pioneer utilizzare il cavo USB Pioneer
(CD-U50E).
Cavo di alimentazione
1
3
3
2
4
4
5
5
6
6
b
8
9
a
7
c
e
d
1 All’ingresso del cavo di alimentazione
2 A seconda del tipo di veicolo, la funzione di
3 e 5 potrebbe essere diversa. In questo
caso, accertarsi di collegare 4 a 5 e 6 a 3.
3 Giallo
Riserva (o accessorio)
4 Giallo
Collegare al terminale di alimentazione co-
stante 12 V.
5 Rosso
Accessorio (o riserva)
Italiano
Collegamenti
11
Sezione
Collegamenti
It
02
