Важно

! При установке данного устройства в авто-

мобиле, в котором отсутствует положение

ключа зажигания АСС, красный кабель

должен быть подключен к клемме, кото-

рая определяет рабочее положение

ключа зажигания; в противном случае

может возникнуть утечка тока аккумуля-

торной батареи.

Положение ACC Положение ACC от-

сутствует

! Эксплуатация данного устройства в усло-

виях, отличных от описанных ниже, может

привести к пожару или сбою в работе ус-

тройства.

— Транспортные средства с 12-вольтовым

аккумулятором и заземлением отрица-

тельного полюса.

— Громкоговорители с 50 Вт (выходная мощ-

ность) иот4 W до 8 W (сопротивление).

! Во избежание короткого замыкания, пере-

грева или неисправностей обязательно

соблюдайте следующие указания.

— Перед установкой отсоедините отрица-

тельную клемму аккумулятора.

— Закрепите провода при помощи зажимов

или изоляционной ленты. Для защиты

проводки заизолируйте провода в местах

их соприкосновения с металлическими де-

талями.

— Разместите все кабели в удалении от под-

вижных деталей, таких как рычаг пере-

ключения передач и направляющие

сидений.

— Разместите все кабели в удалении от на-

гревающихся деталей, таких как решетка

обогревателя.

— Запрещается подключать желтый провод

дисплея к аккумуляторной батарее авто-

мобиля через сверленое отверстие в отсе-

ке двигателя.

— Изолируйте концы всех не подсоединен-

ных кабелей изоляционной лентой.

— Не укорачивайте кабели.

— Никогда не срезайте изоляцию со шнура

питания данного устройства с целью пода-

чи питания на другое устройство. Допусти-

мая нагрузка кабеля по току ограничена.

— Используйте предохранитель с указанны-

ми параметрами.

— Запрещается напрямую заземлять отри-

цательный вывод громкоговорителя.

— Запрещается связывать вместе отрица-

тельные кабели нескольких громкоговори-

телей.

! При включении питания устройства упра-

вляющий сигнал подается через сине-

белый провод. Подключите этот провод к

клемме пульта управления внешнего уси-

лителя мощности или клемме реле упра-

вления антенны с электроприводом

(макс. 300 мА 12 В постоянного тока).

Если автомобиль оборудован встроенной

в оконное стекло антенной, подсоедините

провод к клемме питания усилителя ан-

тенны.

! Запрещается подсоединять сине-белый

кабель к клемме питания внешнего усили-

теля мощности. Также запрещается под-

соединять данный провод к клемме

питания антенны с электроприводом. В

противном случае может возникнуть утеч-

ка тока аккумуляторной батареи или иная

неисправность.

! Черный кабель является заземляющим.

Заземляющие кабели данного устройства

и других устройств (особенно устройств,

предназначенных для эксплуатации при

больших токах, таких как усилитель мощ-

ности) должны монтироваться отдельно.

В противном случае их случайное отсое-

динение может привести к пожару или не-

исправности.

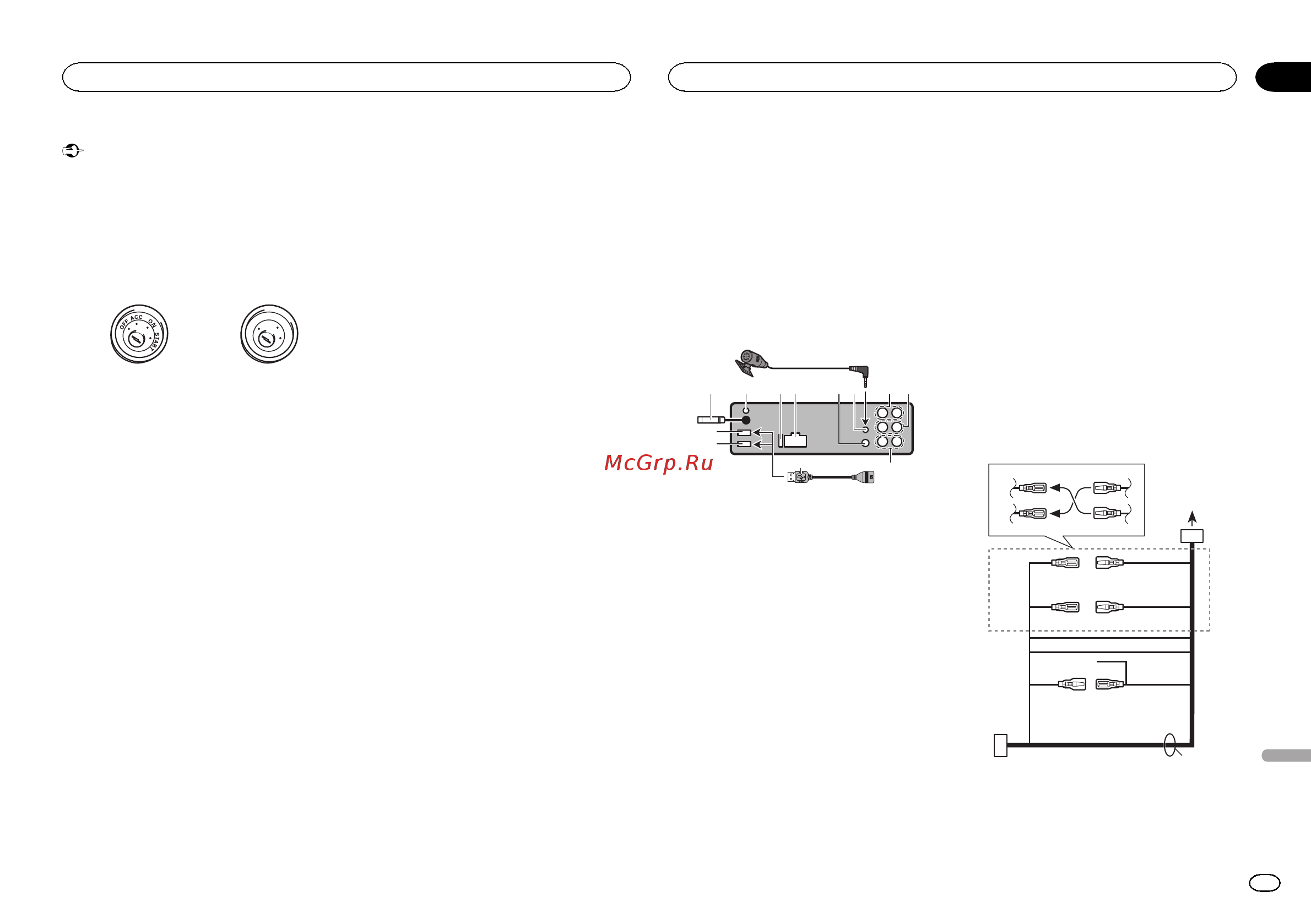

Данное устройство

3 5 6a7 b

1 USB порт 1

2 Порт USB 2 (только DEH-X8500DAB и

DEH-X8500BT)

3 Гнездо антенны

15 см

4 Вход для антенны DAB (только DEH-

X8500DAB)

Чтобы принимать сигналы DAB, подклю-

чите к устройству антенну DAB (AN-

DAB1) (приобретается отдельно).

5 Плавкий предохранитель (10 A)

6 Гнездо шнура питания

7 Вход проводного пульта дистанционного

управления

Служит для подключения проводного

адаптера пульта дистанционного упра-

вления (приобретается отдельно).

8 Вход для микрофона (только DEH-

X8500DAB и DEH-X8500BT)

9 Микрофон (только DEH-X8500DAB и

DEH-X8500BT)

4 м

a Выход заднего канала

b Передний выход

c Выход сабвуфера

d Кабель USB

1,5 м

Только для DEH-X8500DAB и DEH-

X8500BT

Если одновременно подключены USB1

(запоминающее устройство USB 1)/

iPod1 (iPod, подключенный через USB-

порт 1) и USB2 (запоминающее устрой-

ство USB 2)/iPod2 (iPod, подключен-

ный через USB-порт 2), необходимо

помимо обычного USB-кабеля Pioneer

использовать также USB-кабель

Pioneer CD-U50E.

Шнур питания

1 К гнезду шнура питания

2 В зависимости от типа автомобиля функ-

ции 3 и 5 могут отличаться. В этом слу-

чае следует подключить 4 к 5 и 6 к 3.

Русский

Соединения

Раздел

Соединения
