3 Желтый
Резервный разъем (или разъем дополни-
тельного оборудования)
4 Желтый
Подключите к клемме источника постоян-
ного тока 12 В.
5 Красный
Разъем дополнительного оборудования
(или резервный разъем)
6 Красный
Подключите к клемме, на которую подает-
ся напряжение (12 В постоянного тока)
при включении зажигания.
7 Подсоедините провода одинакового
цвета друг к другу.
8 Оранжевый/белый
Подсоедините к клемме выключателя
подсветки.
9 Черный (заземление на массу)
a Синий/белый
Расположение штекера разъема ISO на
различных автомобилях может отличать-
ся. Если штекер 5 предназначен для
управления антенной, подсоедините a к
b. На других автомобилях подключать a
к b запрещается.
b Синий/белый
Подключите к клемме панели управления
усилителя мощности (макс. 300 мА 12 В
постоянного тока).
c Синий/белый
Подключите к клемме реле управления
антенны с электроприводом (макс.
300 мА 12 В постоянного тока).
d Выводы громкоговорителей
Белый: Передний левый +
Белый/черный: Передний левый *
Серый: Передний правый +
Серый/черный: Передний правый *
Зеленый: Задний левый + или сабвуфер
+
Зеленый/черный: Задний левый * или
сабвуфер *
Фиолетовый: Задний правый + или саб-
вуфер +
Фиолетовый/черный: Задний правый *
или сабвуфер *
e Разъем ISO
В некоторых автомобилях разъем ISO
может иметь два вывода. В этом случае
необходимо подсоединить оба разъема.
Примечания
! Требуется изменение в меню настроек
данного устройства (см. руководство по
эксплуатации). Выход сабвуфера данного
устройства монофонический.
! При использовании сабвуфера мощно-
стью 70 Вт (2 W) обязательно подсоедини-
те к сабвуферу фиолетовый и
фиолетовый/черный провод данного ус-
тройства. Не подсоединяйте зеленый и
зеленый/черный провода.

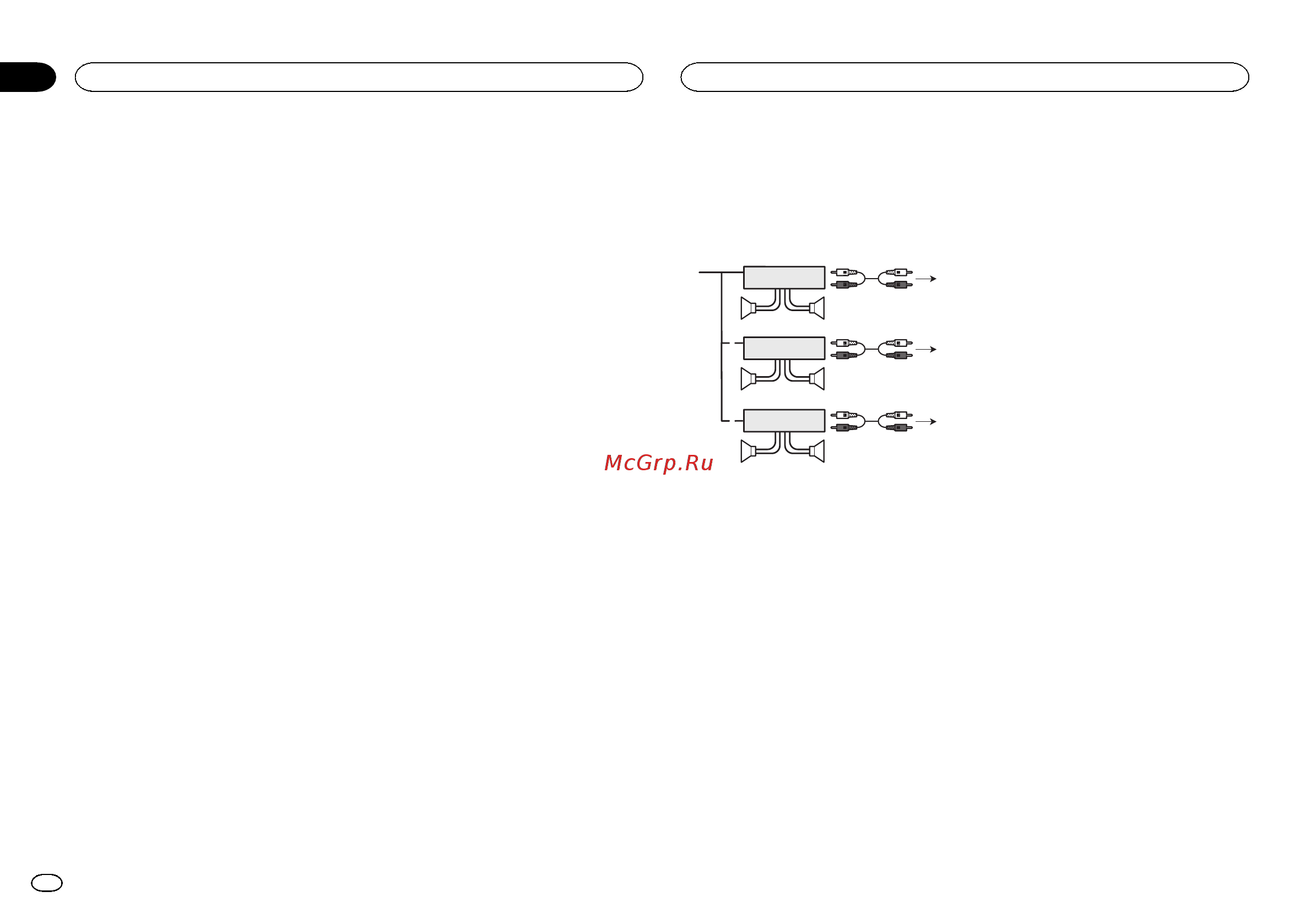

Усилитель мощности
(приобретается отдельно)
Используйте данную схему подсоединения
при использовании дополнительного усили-
теля мощности.
1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1 Пульт дистанционного управления систе-
мой
Подсоедините синий/белый кабель.
2 Усилитель мощности (приобретается от-
дельно)
3 Подключите с помощью кабеля RCA (при-
обретаются отдельно)
4 К выходу заднего канала
5 Задний громкоговоритель
6 К переднему выходу
7 Передний громкоговоритель
8 К выходу канала сабвуфера
9 Сабвуфер
Соединения
28
