7 Connectez les fils de même couleur en-
semble.
8 Orange/blanc
Connectez à la borne du commutateur d’é-
clairage.
9 Noir (masse du châssis)
a Bleu/blanc
La position des broches du connecteur ISO
est différente selon le type de véhicule.
Connectez a et b lorsque la broche 5 est de
type commande de l’antenne. Dans un type
différent de véhicule, ne connectez jamais a
et b.
b Bleu/blanc
Connectez à la borne de commande du sys-
tème de l’amplificateur de puissance (max.
300 mA 12 V CC).
c Bleu/blanc
Connectez à la borne de commande du relais
de l’antenne motorisée (max. 300 mA 12 V
CC).
d Fils des haut-parleurs
Blanc : Avant gauche +
Blanc/noir : Avant gauche *
Gris : Avant droite +
Gris/noir : Avant droite *
Vert: Arrière gauche + ou haut-parleur d’ex-
trêmes graves +
Vert/noir: Arrière gauche * ou haut-parleur
d’extrêmes graves *
Violet : Arrière droite + ou haut-parleur d’ex-
trêmes graves +
Violet/noir: Arrière droite * ou haut-parleur
d’extrêmes graves *
e Connecteur ISO
Dans certains véhicules, il est possible que
le connecteur ISO soit divisé en deux. Dans
ce cas, assurez-vous de connecter les deux
connecteurs.
Remarques
! Changez le menu de configuration de cet ap-
pareil (reportez-vous au mode d’emploi). La
sortie haut-parleur d’extrêmes graves de cet
appareil est monaurale.
! Lors de l’utilisation d’un haut-parleur d’extrê-
mes graves de 70 W (2 W), assurez-vous de
connecter le haut-parleur d’extrêmes graves
aux fils violet et violet/noir de cet appareil. Ne
connectez aucun périphérique aux fils vert et
vert/noir.

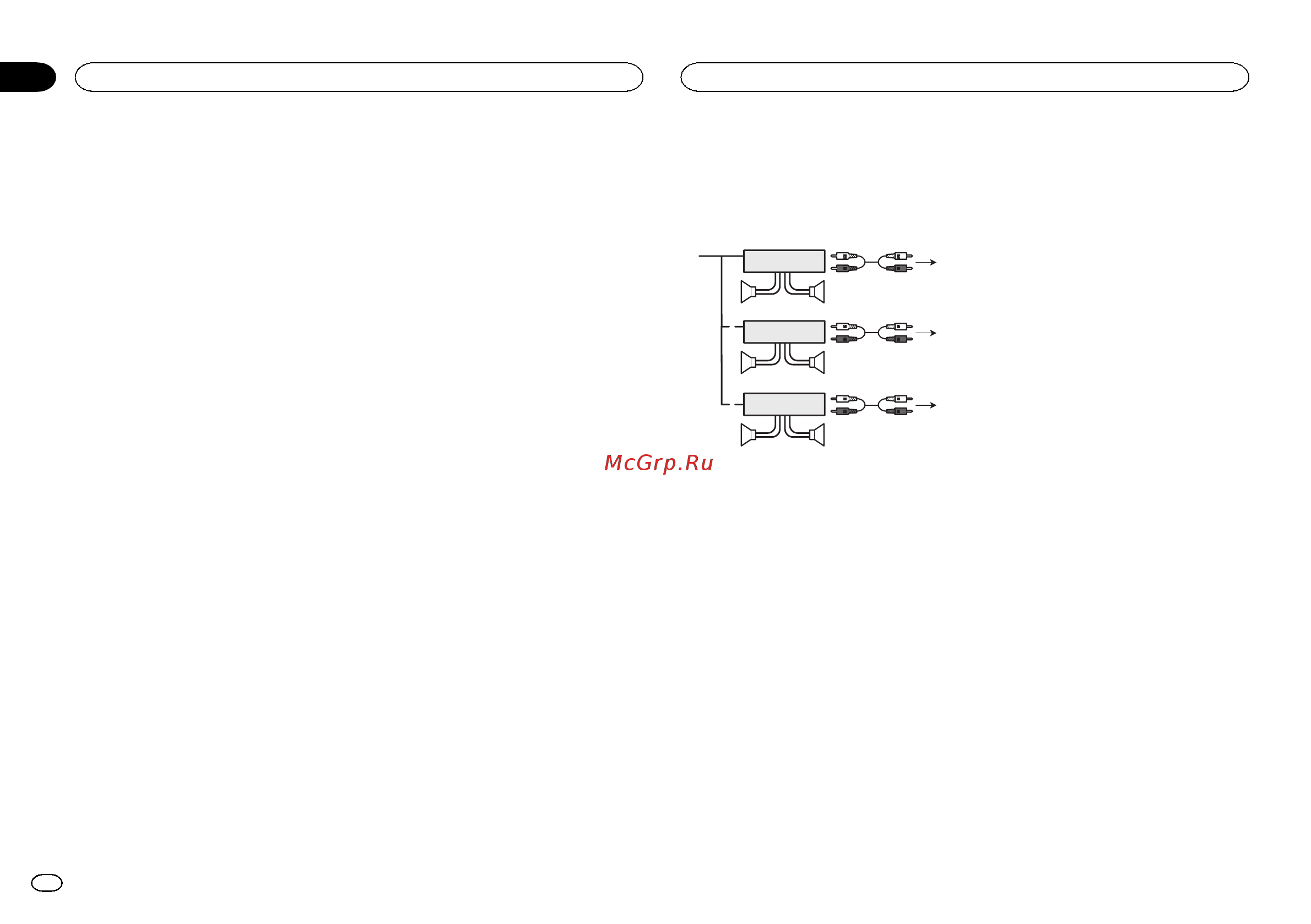

Amplificateur de puissance
(vendu séparément)
Réalisez ces connexions lors de l’utilisation d’un
amplificateur optionnel.
1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1 Télécommande du système
Connectez au câble bleu/blanc.
2 Amplificateur de puissance (vendu séparé-
ment)
3 Connectez avec un câble RCA (vendu séparé-
ment)
4 Vers la sortie arrière
5 Haut-parleur arrière
6 Vers la sortie avant
7 Haut-parleur avant
8 Vers la sortie haut-parleur d’extrêmes graves
9 Haut-parleur d’extrêmes graves
