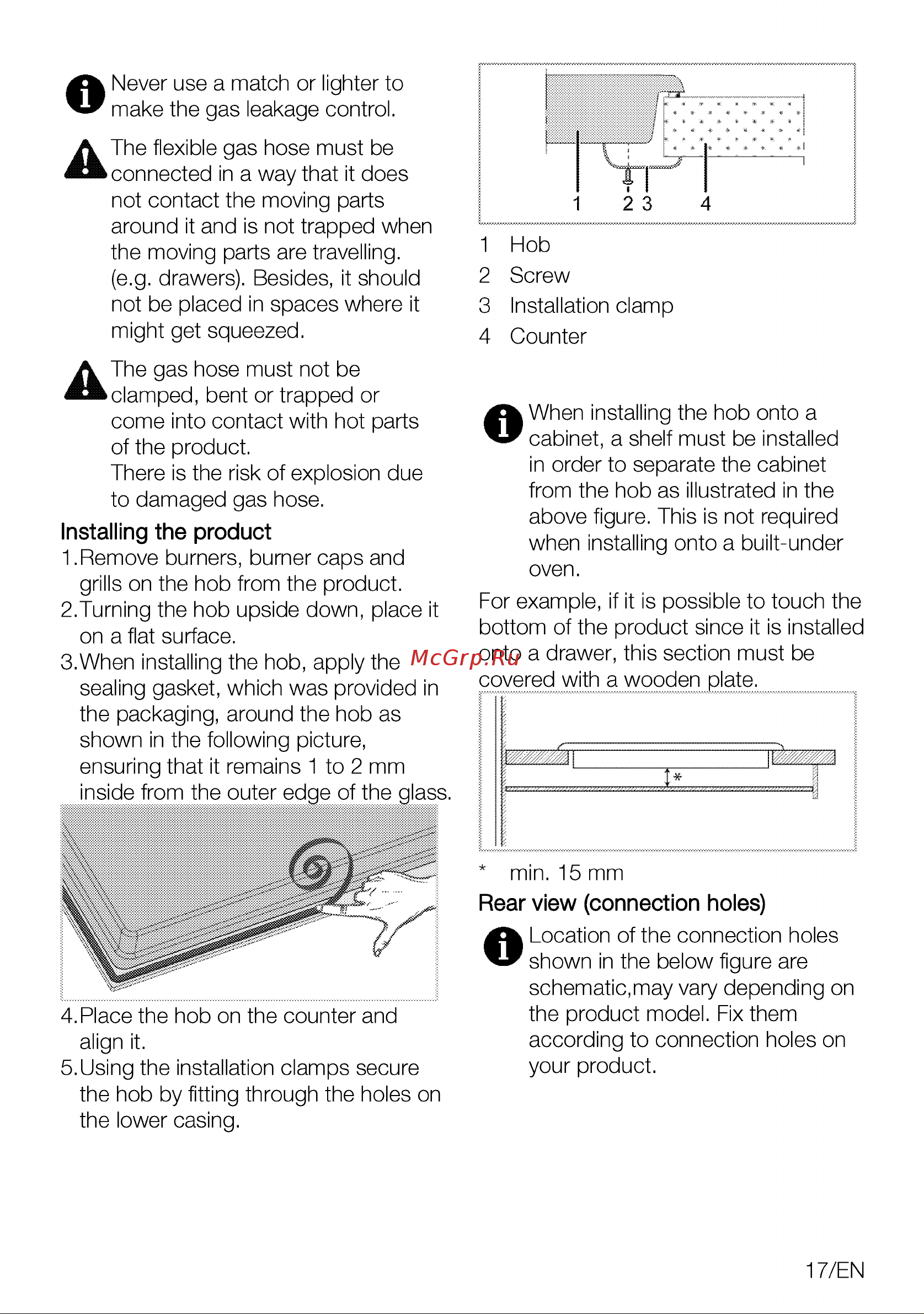

Grundig GIGL 7265250 T [17/92] Installing the product
![Grundig GIGL 7265250 T [17/92] Installing the product](/views2/1857881/page17/bg11.png)
Содержание
- Grurdig 1
- Arçelik a 2
- Explanation of symbols 2
- Please read this user manual first 2
- B important instructions and 3
- First cleaning of the appliance 1 3
- General information 10 3
- How to use the hob 22 3
- Installation 13 3
- Maintenance and care 25 3
- Preparation 21 3
- Table of contents 3
- Troubleshooting 28 3
- Warnings for safety and environment 4 3
- Q important instructions and warnings for safety and environment 4
- Compliance with rohs directive 9
- Compliance with the weee directive and disposing of the waste product 9
- Disposing of the old product 9
- Package information 9
- General information 10
- Overview 10
- Auxiliary burner 11
- Burners 11
- Coffee pot adaptor 11
- Normal burner 11
- Package contents 11
- Rapid burner 11
- Technical specifications 11
- User manual 11
- Wok burner 11
- Wok pan adaptor 11
- 75 kw rear right 12
- 76 kw front right 12
- 9 kw rear left 12
- Injector table 12
- Kw front left 12
- Kw middle 12
- Position hob zolw gas type gas pressure 12
- Before installation 13
- Installation 13
- Burner hob width mm x mm y mm 14
- Consumption 14
- Control 14
- Min ventilation opening cm 14
- Room ventilation 14
- Rooms with doors and or windows which open directly to the outer environment 14
- Total gas 14
- Consumption 15
- Electrical connection 15
- Installation and connection 15
- Min ventilation opening c 15
- Rooms that do not have openable doors and or windows that open directly to the outer environment 15
- Total gas 15
- Gas connection 16
- Leakage check at the connection point 16
- Installing the product 17
- Rear view connection holes 17
- Exchange of injector for the burners 18
- Final check 18
- Gas conversion 18
- Counter clockwiseonce 19
- Leakage check at the injectors 19
- Reduced gas flow rate setting for hob taps 19
- Future transportation 20
- First cleaning of the appliance 21
- Initial use 21
- Q preparation 21
- Tips for saving energy 21
- Gas cooking 22
- General information about cooking 22
- How to use the hob 22
- Never attempt to extinguish a possible fire with water 22
- Using the hobs 22
- Igniting the gas burners 23
- Illuminated control panel this feature is optional it may not exist on your product 23
- Not exist on your product 23
- This feature is optional it may 23
- Timer this feature is optional it may not exist on your product 23
- Turning off the gas burners 23
- Gas shut off safety system in models with thermic component 24
- Residual heat indicator this feature is optional it may not exist on your product 24
- Wok burner 24
- Cleaning the burner 25
- Cleaning the hob 25
- General information 25
- Maintenance and care 25
- Assembling the burner parts 26
- Cleaning the control panel 26
- Glass ceramic surface 26
- Burners are not burning properly or at all 28
- Product emits metal noises while heating and cooling 28
- Q troubleshooting 28
- There is no gas 28
- There is no ignition spark 28
- Jl h h 30
- Objasnienie symboli 30
- Prosimy najpierw przeczytac instrukcji obstugi 30
- Czyszczenie i konserwacja27 31
- H jak uzywac ptyty kuchennej 31
- Informacje ogolne 11 31
- Instalacja 14 31
- Ostrzezenia dotyczace bezpieczeristwa i ochrony srodowiska 4 31
- Pierwsze czyszczenie 22 31
- Przygotowanie 22 31
- Rozwiazywanie problem6w30 31
- Spis tresci 31
- Wazne instrukcje i 31
- Q wazne instrukcje i ostrzezenia dotyczçce bezpieczeñstwa i ochrony srodowiska 32
- Pozbywanie si materiatow opakowaniowych 38
- Zgodnosc z dyrektywg rohs 38
- Informacje ogólne 39
- Opis urzgdzenia 39
- Dane techniczne 40
- Instrukcja uzytkowania 40
- Palnik do woköw 40
- Palnik normalny 40
- Palnik pomocniczy 40
- Palnik szybki 40
- Palniki 40
- Przystawka do woka 40
- Przystawka na dzbanek z kawq 40
- Zawartosc opakowania 40
- 1 75 kw tylny prewy 41
- 75 kw przednl prawy 41
- 9 kw ty iny lewy 41
- Kw przednl levyy 41
- Kw örodek 41
- Pozycja atrafy pfyty kuohennej typ cl menla gazu 41
- Tabela wtryskiwacza 41
- Instalacja 42
- Przed zainstalowaniem 42
- Palnlka mm x mm y mm 43
- Pomieszczenia z drzwiami i lub oknami otwieranymi bezposrednio na zewnptrz budynku 43
- Sterowania 43
- Wentylacja pomieszczenia 43
- Catawite 44
- Instalacja i przytgczenie 44
- Mlnlmalny otwdr 44
- Pomieszczenia bez drzwi i lub okien otwieranych bezposrednio na zewnytrz budynku 44
- Przytyczenie elektryczne 44
- Wentylacyjny 44
- Zuzyciegazu 44
- Ztgcze gazowe 45
- Instalowanie wyrobu 46
- Sprawdzanie szczelnosci w punk cie potgezenia 46
- Ostateczne sprawdzenie 47
- Widok z tytu otwory przytyczeniowe 47
- Wymiana wtrysków do palników 47
- Zmiana rodzaju gazu 47
- Ustawienie kurkow plyty na ograniczony strumien gazu 48
- W lewo 48
- Kontrola szczelnosci wtryskiwaczy 49
- Przyszly transport 49
- Jak oszczçdzac energiç 50
- Pierwsze czyszczenie 50
- Pierwszy raz 50
- Q przygotowanie 50
- Gotowanie na gazie 51
- Jak uzywac ptyty kuchennej 51
- Nigdy nie wolno gasic ognia wodg 51
- Ogolne informacje o gotowaniu 51
- Uzytkowanie ptyt kuchennych 51
- Minutnik ta funkcja jest dostçpna opcjonalnie moze ona nie wchodzic w zakres wyposazenia zakupionego produktuj 52
- Podswietlany panel sterowania ta funkcja jest dostçpna opcjonalnie moze ona nie wchodzic w zakres wyposazenia zakupionego produk tu 52
- Ta funkcja jest dostçpna opcjonalnie moze ona nie wchodzié w zakres wyposazenia zakupionego produktu 52
- Wyt czanie palników gazowych 52
- Zapalanie palników gazowych 52
- Palnik do wokow 53
- System bezpiecznego odcinania doptywu gazu w modelach z elementem termicznym 53
- Wskaznik ciepta resztkowego ta funkcja jest dost pna opcjonalnie moze ona nie wchodzic w zakres wyposazenia zakupionego produk tu 53
- Czyszczenie i konserwacja 55
- Czyszczenie palnika 55
- Czyszczenie ptyty 55
- Informacje ogôlne 55
- Czyszczenie panelu sterowania 56
- Montaz cz sci palnika 56
- Powierzchnia szklano ceramiczna 56
- Nie ma gazu 58
- Nie zapala si iskra zaptonowa 58
- Palniki palg sip nierowno albo wcale 58
- Przy nagrzewaniu i studzeniu urz dzenia slychac metaliczne odglosy 58
- Q rozwigzywanie problemow 58
- Анипою 59
- Перед началом эксплуатации прочитайте это руководство пользователя 60
- Варочной панели 26 61
- З ии 61
- И важные инструкции и 61
- Обслуживание 30 61
- Общие сведения________12 61
- Очистка прибора перед началом 61
- Подготовка к эксплуатации25 61
- Поиск и устранение неисправностей 33 61
- Предупреждения по технике безопасности и охране окружающей среды 4 61
- Содержание 61
- Установка 15 61
- Уход и техническое 61
- Ц правила экплуатации 61
- Эксплуатации 5 61
- Ц важные инструкции и предупреждения по технике безопасности и охране окружающей среды 62
- Не размещайте над 69
- Прибором предметы которые дети могут попытаться достать 69
- Утилизация старого изделия 69
- Утилизация упаковочных материалов 69
- Обзор 70
- Общие сведения 70
- Содержание упаковки 71
- Технические характеристики 71
- 73 кйвт передняя правая 72
- 78 квт задняя правая 72
- 9 квт задняя левая 72
- Квт передняя левая 72
- Квт средняя 72
- Расхождение конфорки тип газа давление 72
- Характеристики горелок 72
- До начала установки 73
- Установка 73
- X минимальное расстояние между вырезом и боковой стенкой у минимальное расстояние между задним краем выреза и задней стенкой 74
- Вентиляция помещения помещениях потребуется также 74
- Во всех помещениях должно быть наличие постоянной вентиляции открывающееся окно а в некоторых забор воздуха для процесса горения 74
- Кухонными шкафами должно равняться ширине варочной поверхности 74
- Минимальное расстояние между 74
- Минимальную высоту монтажа вытяжки см в руководстве по ее эксплуатации если это не рекомендуется в инструкции по эксплуатации вытяжки эта высота должна быть не менее мин 50 мм 74
- Вентиляционное 75
- Вентиляционное отверстие см 75
- Газа квт 75
- Мин 75
- Общий расход 75
- Т отверстие см 75
- Установка и подключение 76
- I i л л 79
- Переход на другой вид газа 80
- Для будущей транспортировки 82
- Подготовка к эксплуатации 83
- Рекомендации по экономии электроэнергии 83
- Общие сведения о приготовлении пищи 84
- Правила экплуатации варочной панели 84
- Эксплуатация варочных панелей 85
- Общие сведения 88
- Уход и техническое обслуживание 88
- Чистка варочной панели 88
- Чистка панели управления 90
- Поиск и устранение неисправностей 91
Похожие устройства
- Grundig GIGL 6254150 Инструкция по эксплуатации
- Philips MG7745/15 Инструкция по эксплуатации
- Белоснежка ВN4300SG Инструкция по эксплуатации
- Белоснежка ВN7000SG Инструкция по эксплуатации
- Hi HG-2056 Инструкция по эксплуатации
- Великие Реки Волга-9 серо-оранжевая Инструкция по эксплуатации
- Великие Реки Волга-9 черно-белая Инструкция по эксплуатации
- WINIA FR-081ARW Инструкция по эксплуатации
- WINIA FGK51WFGW Инструкция по эксплуатации
- WINIA FGK51EFGW Инструкция по эксплуатации
- Brayer BR3360BN Инструкция по эксплуатации
- Brayer Для афрокудрей BR3209 Инструкция по эксплуатации
- Wahl HomePro 300 (9247-1316) Инструкция по эксплуатации
- Wahl Lithium Ion Clipper (79600-3116) Инструкция по эксплуатации
- Grundig GIEI 638980 IF Инструкция по эксплуатации
- Novex NG-6520 Инструкция по эксплуатации
- Grundig GKIN25920 Инструкция по эксплуатации
- Grundig GKIN25720 Инструкция по эксплуатации
- KitchenAid 5KMT2116EAC Инструкция по эксплуатации
- KitchenAid 5KMT2116ECU Инструкция по эксплуатации
O A A Never use a match or lighter to make the gas leakage control The flexible gas hose must be connected in a way that it does not contact the moving parts around it and is not trapped when the moving parts are travelling e g drawers Besides it should not be placed in spaces where it might get squeezed The gas hose must not be clamped bent or trapped or come into contact with hot parts of the product There is the risk of explosion due to damaged gas hose 1 Hob 2 Screw 3 Installation clamp 4 Counter When installing the hob onto a cabinet a shelf must be installed in order to separate the cabinet from the hob as illustrated in the above figure This is not required when installing onto a built under oven O Installing the product 1 Remove burners burner caps and grills on the hob from the product 2 Turning the hob upside down place it on a flat surface 3 When installing the hob apply the sealing gasket which was provided in the packaging around the hob as shown in the following picture ensuring that it remains 1 to 2 mm inside from the outer edge of the glass For example if it is possible to touch the bottom of the product since it is installed onto a drawer this section must be covered with a wooden plate min 15 mm Rear view connection holes 4 Place the hob on the counter and align it 5 Using the installation clamps secure the hob by fitting through the holes on the lower casing Location of the connection holes shown in the below figure are schematic may vary depending on the product model Fix them according to connection holes on your product 17 EN
