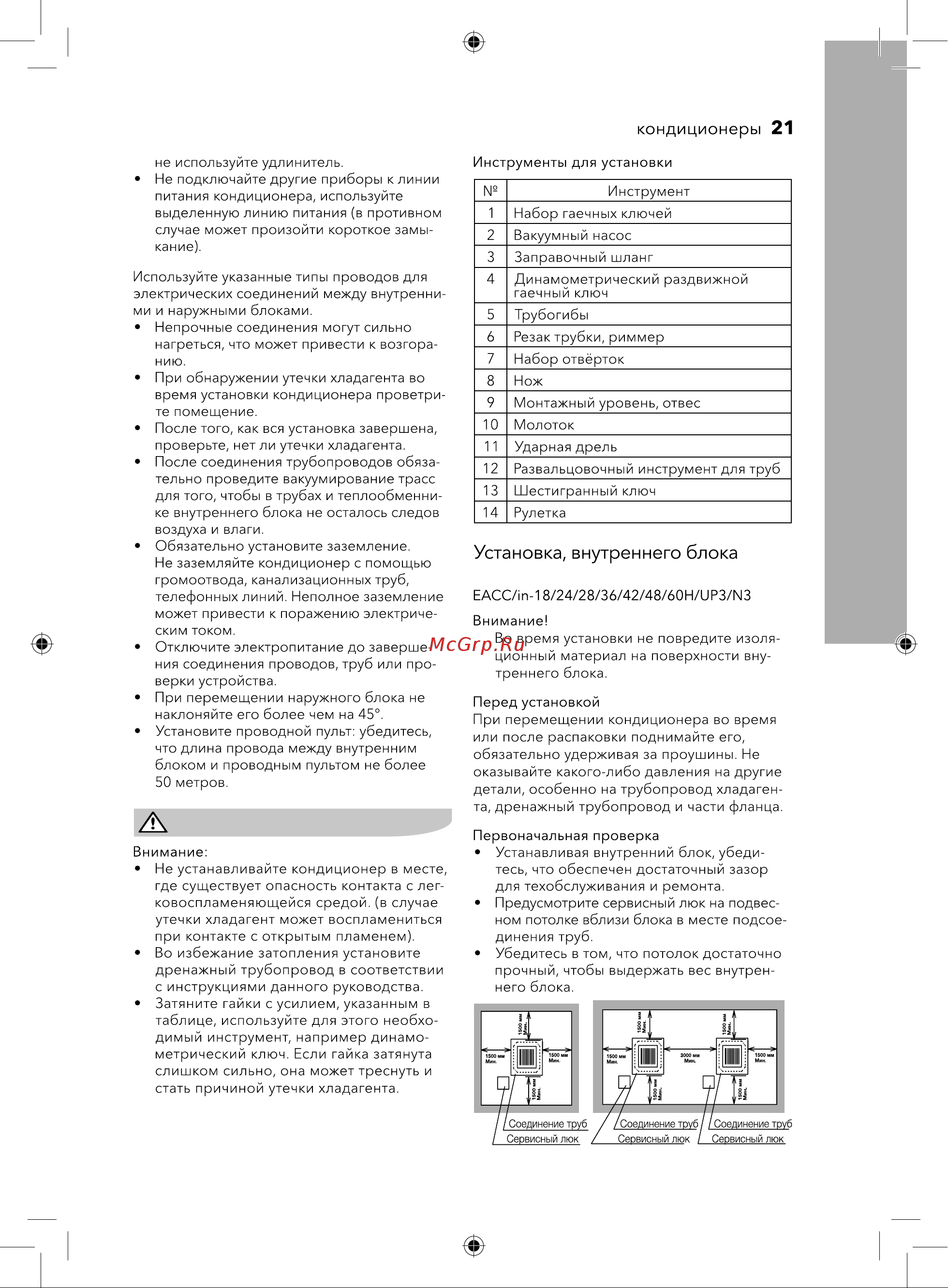

кондиционеры 21 не используйте удлинитель Не подключайте другие приборы к линии питания кондиционера используйте выделенную линию питания в противном случае может произойти короткое замы кание Используйте указанные типы проводов для электрических соединений между внутренни ми и наружными блоками Непрочные соединения могут сильно нагреться что может привести к возгора нию При обнаружении утечки хладагента во время установки кондиционера проветри те помещение После того как вся установка завершена проверьте нет ли утечки хладагента После соединения трубопроводов обяза тельно проведите вакуумирование трасс для того чтобы в трубах и теплообменни ке внутреннего блока не осталось следов воздуха и влаги Обязательно установите заземление Не заземляйте кондиционер с помощью громоотвода канализационных труб телефонных линий Неполное заземление может привести к поражению электриче ским током Отключите электропитание до заверше ния соединения проводов труб или про верки устройства При перемещении наружного блока не наклоняйте его более чем на 45 Установите проводной пульт убедитесь что длина провода между внутренним блоком и проводным пультом не более 50 метров Внимание Не устанавливайте кондиционер в месте где существует опасность контакта с лег ковоспламеняющейся средой в случае утечки хладагент может воспламениться при контакте с открытым пламенем Во избежание затопления установите дренажный трубопровод в соответствии с инструкциями данного руководства Затяните гайки с усилием указанным в таблице используйте для этого необхо димый инструмент например динамо метрический ключ Если гайка затянута слишком сильно она может треснуть и стать причиной утечки хладагента Инструменты для установки Инструмент 1 Набор гаечных ключей 2 Вакуумный насос 3 Заправочный шланг 4 Динамометрический раздвижной гаечный ключ 5 Трубогибы 6 Резак трубки риммер 7 Набор отвёрток 8 Нож 9 Монтажный уровень отвес 10 Молоток 11 Ударная дрель 12 Развальцовочный инструмент для труб 13 Шестигранный ключ 14 Рулетка Установка внутреннего блока ЕАСС П 18 24 28 36 42 48 60Н иРЗ МЗ Внимание Во время установки не повредите изоля ционный материал на поверхности вну треннего блока Перед установкой При перемещении кондиционера во время или после распаковки поднимайте его обязательно удерживая за проушины Не оказывайте какого либо давления на другие детали особенно на трубопровод хладаген та дренажный трубопровод и части фланца Первоначальная проверка Устанавливая внутренний блок убеди тесь что обеспечен достаточный зазор для техобслуживания и ремонта Предусмотрите сервисный люк на подвес ном потолке вблизи блока в месте подсое динения труб Убедитесь в том что потолок достаточно прочный чтобы выдержать вес внутрен него блока
