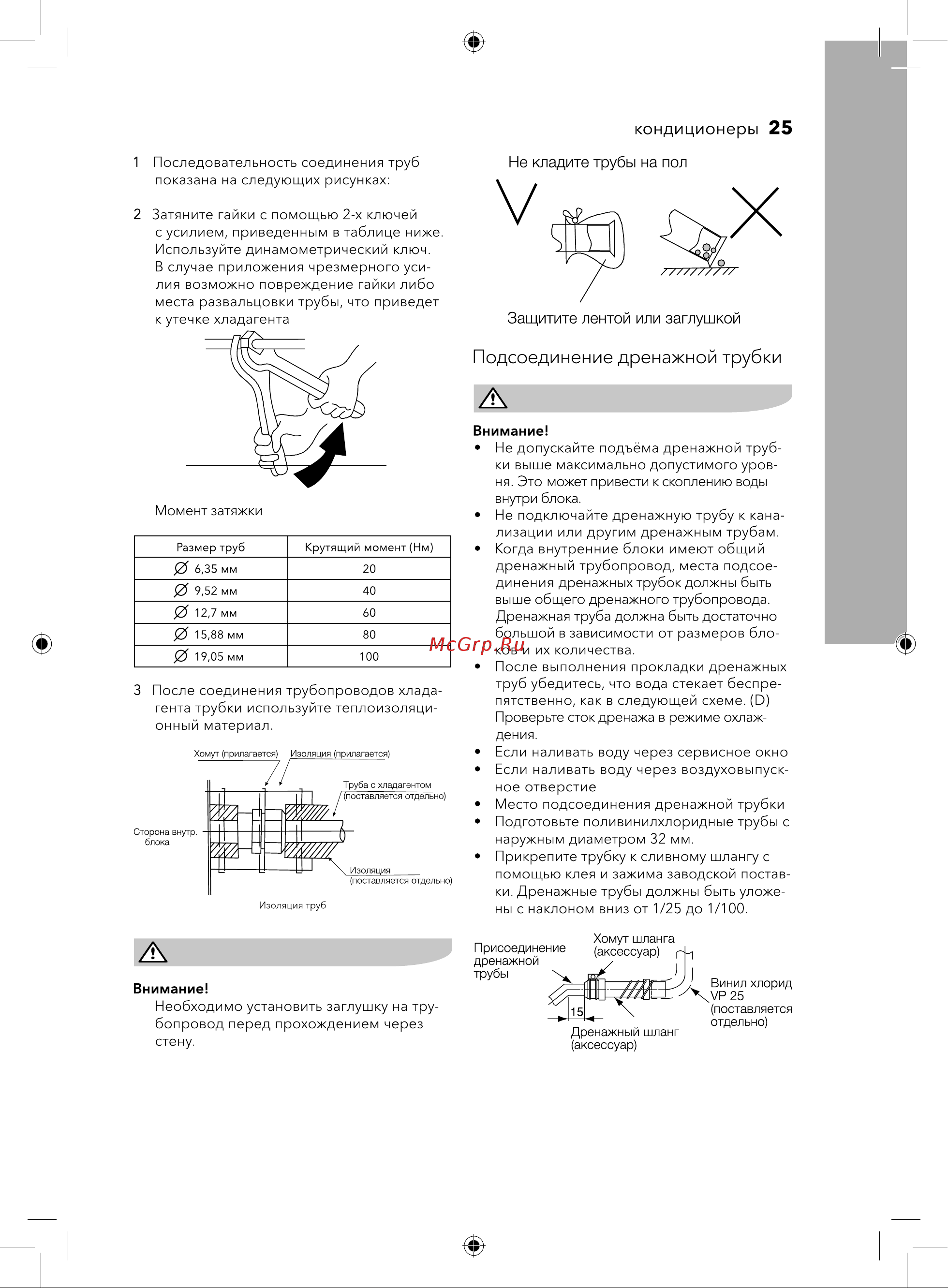

кондиционеры 25 1 Последовательность соединения труб показана на следующих рисунках 2 Затяните гайки с помощью 2 х ключей с усилием приведенным в таблице ниже Используйте динамометрический ключ В случае приложения чрезмерного уси лия возможно повреждение гайки либо места развальцовки трубы что приведет к утечке хладагента Не кладите трубы на пол Защитите лентой или заглушкой Подсоединение дренажной трубки Момент затяжки Размер труб Крутящий момент Нм 0 6 35 мм 20 0 9 52 мм 40 0 12 7 мм 60 0 15 88 мм 80 0 19 05 мм 100 3 После соединения трубопроводов хлада гента трубки используйте теплоизоляци онный материал Внимание Не допускайте подъёма дренажной труб ки выше максимально допустимого уров ня Это может привести к скоплению воды внутри блока Не подключайте дренажную трубу к кана лизации или другим дренажным трубам Когда внутренние блоки имеют общий дренажный трубопровод места подсое динения дренажных трубок должны быть выше общего дренажного трубопровода Дренажная труба должна быть достаточно большой в зависимости от размеров бло ков и их количества После выполнения прокладки дренажных труб убедитесь что вода стекает беспре пятственно как в следующей схеме Э Проверьте сток дренажа в режиме охлаж дения Если наливать воду через сервисное окно Если наливать воду через воздуховыпуск ное отверстие Место подсоединения дренажной трубки Подготовьте поливинилхлоридные трубы с наружным диаметром 32 мм Прикрепите трубку к сливному шлангу с помощью клея и зажима заводской постав ки Дренажные трубы должны быть уложе ны с наклоном вниз от 1 25 до 1 100 Хомут шланга аксессуар Присоединение дренажной трубы Внимание Необходимо установить заглушку на тру бопровод перед прохождением через стену Винил хлорид 16 Дренажный шланг аксессуар поставляется отдельно
