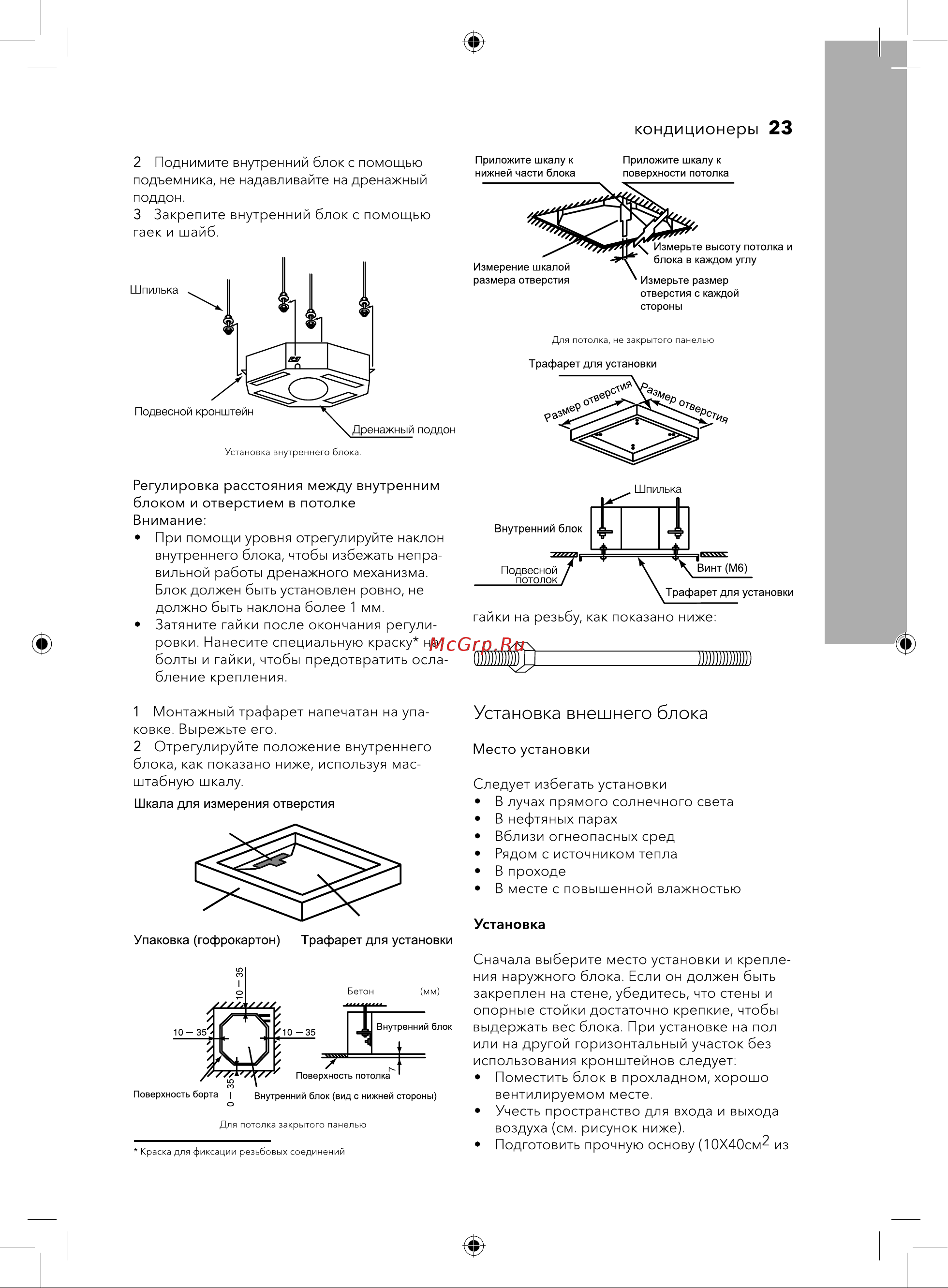

кондиционеры 23 2 Поднимите внутренний блок с помощью подъемника не надавливайте на дренажный поддон 3 Закрепите внутренний блок с помощью гаек и шайб Приложите шкалу к нижней части блока Приложите шкалу к поверхности потолка отверстия с каждой стороны Регулировка расстояния между внутренним блоком и отверстием в потолке Внимание При помощи уровня отрегулируйте наклон внутреннего блока чтобы избежать непра вильной работы дренажного механизма Блок должен быть установлен ровно не должно быть наклона более 1 мм Затяните гайки после окончания регули ровки Нанесите специальную краску на болты и гайки чтобы предотвратить осла бление крепления 1 Монтажный трафарет напечатан на упа ковке Вырежьте его 2 Отрегулируйте положение внутреннего блока как показано ниже используя мас штабную шкалу Шкала для измерения отверстия Внутренний блок Подвесной потолок гайки на резьбу как показано ниже и Установка внешнего блока Место установки Следует избегать установки В лучах прямого солнечного света В нефтяных парах Вблизи огнеопасных сред Рядом с источником тепла В проходе В месте с повышенной влажностью Установка Упаковка гофрокартон Трафарет для установки Для потолка закрытого панелью Краска для фиксации резьбовых соединений Сначала выберите место установки и крепле ния наружного блока Если он должен быть закреплен на стене убедитесь что стены и опорные стойки достаточно крепкие чтобы выдержать вес блока При установке на пол или на другой горизонтальный участок без использования кронштейнов следует Поместить блок в прохладном хорошо вентилируемом месте Учесть пространство для входа и выхода воздуха см рисунок ниже Подготовить прочную основу 10Х40см2 из
