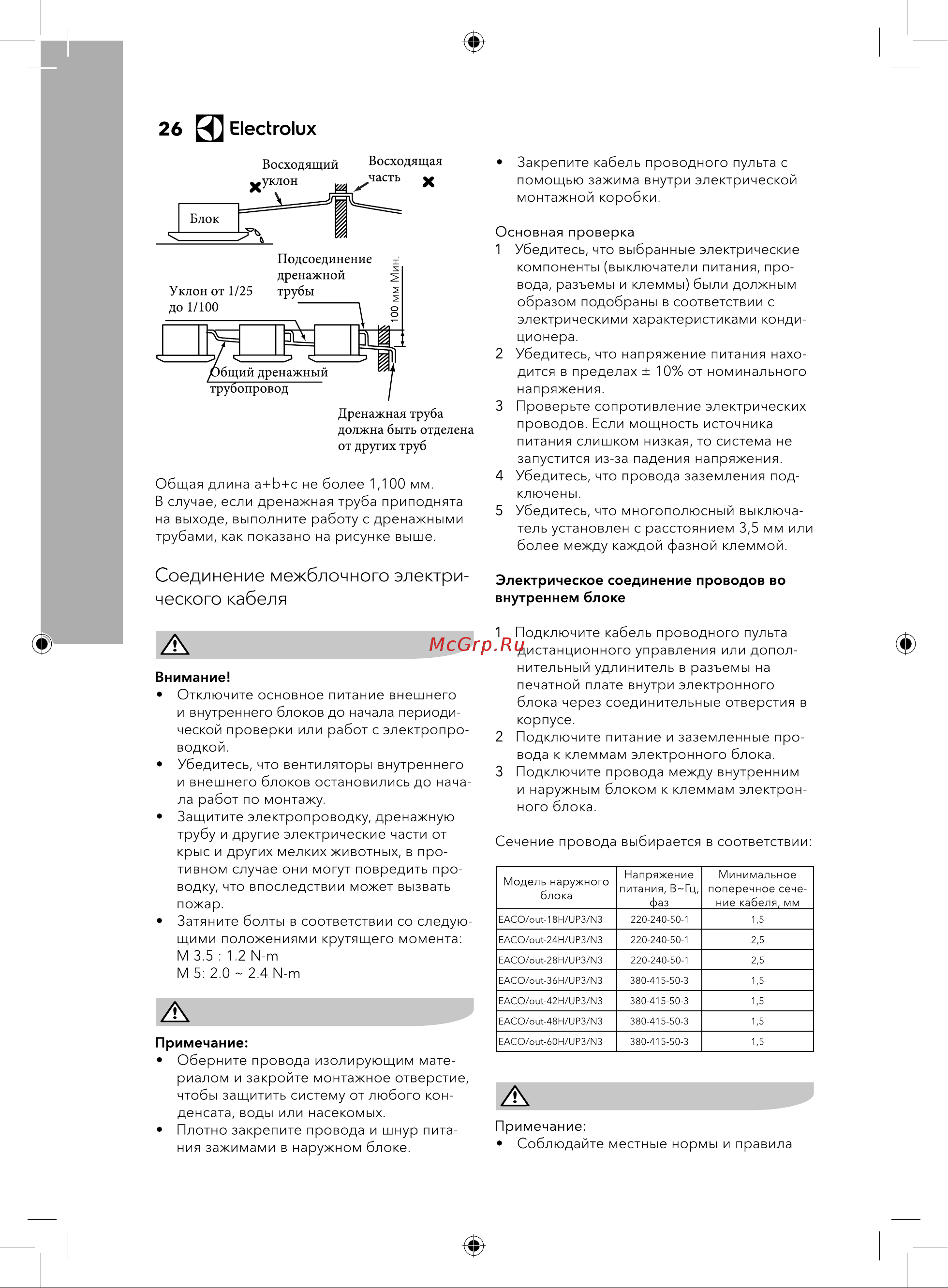

26 Щ Electrolux Восходящий Восходящая должна быть отделена от других труб Общая длина а Ь с не более 1 100 мм В случае если дренажная труба приподнята на выходе выполните работу с дренажными трубами как показано на рисунке выше Соединение межблочного электри ческого кабеля Внимание Отключите основное питание внешнего и внутреннего блоков до начала периоди ческой проверки или работ с электропро водкой Убедитесь что вентиляторы внутреннего и внешнего блоков остановились до нача ла работ по монтажу Защитите электропроводку дренажную трубу и другие электрические части от крыс и других мелких животных в про тивном случае они могут повредить про водку что впоследствии может вызвать пожар Затяните болты в соответствии со следую щими положениями крутящего момента М3 5 1 2 М т М 5 2 0 2 4 Ы т Примечание Оберните провода изолирующим мате риалом и закройте монтажное отверстие чтобы защитить систему от любого кон денсата воды или насекомых Плотно закрепите провода и шнур пита ния зажимами в наружном блоке Закрепите кабель проводного пульта с помощью зажима внутри электрической монтажной коробки Основная проверка 1 Убедитесь что выбранные электрические компоненты выключатели питания про вода разъемы и клеммы были должным образом подобраны в соответствии с электрическими характеристиками конди ционера 2 Убедитесь что напряжение питания нахо дится в пределах 10 от номинального напряжения 3 Проверьте сопротивление электрических проводов Если мощность источника питания слишком низкая то система не запустится из за падения напряжения 4 Убедитесь что провода заземления под ключены 5 Убедитесь что многополюсный выключа тель установлен с расстоянием 3 5 мм или более между каждой фазной клеммой Электрическое соединение проводов во внутреннем блоке 1 Подключите кабель проводного пульта дистанционного управления или допол нительный удлинитель в разьемы на печатной плате внутри электронного блока через соединительные отверстия в корпусе 2 Подключите питание и заземленные про вода к клеммам электронного блока 3 Подключите провода между внутренним и наружным блоком к клеммам электрон ного блока Сечение провода выбирается в соответствии Напряжение Минимальное Модель наружного питания В Гц поперечное сече блока ние кабеля мм фаз EACO out 18H UPЗ NЗ 220 240 50 1 1 5 ЕАСО оиЬ24Н иРЗ М 3 220 240 50 1 2 5 ЕАСО ои1 28Н иРЗ 220 240 50 1 2 5 ЕАСО ои1 36Н иРЗ МЗ 380 415 50 3 1 5 ЕАСО ои1 42Н иРЗ ЫЗ 380 415 50 3 1 5 ЕАСО оиЬ48Н иРЗ 1ЧЗ 380 415 50 3 1 5 ЕАСО оиЬбОН иРЗ МЗ 380 415 50 3 1 5 Примечание Соблюдайте местные нормы и правила
