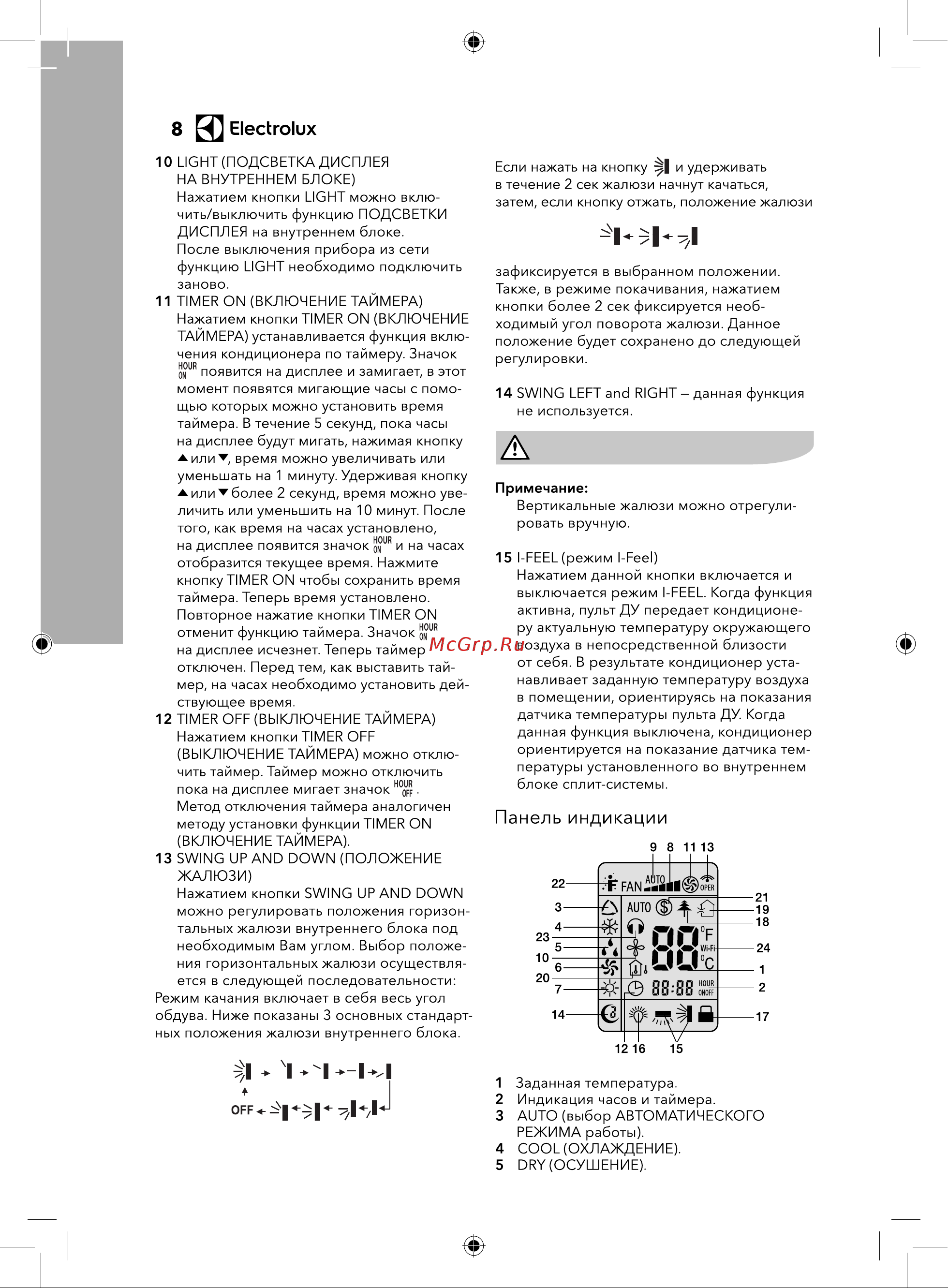

8 Щ Electrolux 10 LIGHT ПОДСВЕТКА ДИСПЛЕЯ НА ВНУТРЕННЕМ БЛОКЕ Нажатием кнопки LIGHT можно включить выключить функцию ПОДСВЕТКИ ДИСПЛЕЯ на внутреннем блоке После выключения прибора из сети функцию LIGHT необходимо подключить заново 11 TIMER ON ВКЛЮЧЕНИЕ ТАЙМЕРА Нажатием кнопки TIMER ON ВКЛЮЧЕНИЕ ТАЙМЕРА устанавливается функция вклю чения кондиционера по таймеру Значок ия появится на дисплее и замигает в этот момент появятся мигающие часы с помо щью которых можно установить время таймера В течение 5 секунд пока часы на дисплее будут мигать нажимая кнопку илиТ время можно увеличивать или уменьшать на 1 минуту Удерживая кнопку ж или более 2 секунд время можно уве личить или уменьшить на 10 минут После того как время на часах установлено на дисплее появится значок и на часах отобразится текущее время Нажмите кнопку TIMER ON чтобы сохранить время таймера Теперь время установлено Повторное нажатие кнопки TIMER ON отменит функцию таймера Значок ия на дисплее исчезнет Теперь таймер отключен Перед тем как выставить тай мер на часах необходимо установить дей ствующее время 12 TIMER OFF ВЫКЛЮЧЕНИЕ ТАЙМЕРА Нажатием кнопки TIMER OFF ВЫКЛЮЧЕНИЕ ТАЙМЕРА можно отклю чить таймер Таймер можно отключить пока на дисплее мигает значок Метод отключения таймера аналогичен методу установки функции TIMER ON ВКЛЮЧЕНИЕ ТАЙМЕРА 13 SWING UP AND DOWN ПОЛОЖЕНИЕ ЖАЛЮЗИ Нажатием кнопки SWING UP AND DOWN можно регулировать положения горизон тальных жалюзи внутреннего блока под необходимым Вам углом Выбор положе ния горизонтальных жалюзи осуществля ется в следующей последовательности Режим качания включает в себя весь угол обдува Ниже показаны 3 основных стандарт ных положения жалюзи внутреннего блока I 1 Ы Если нажать на кнопку ф и удерживать в течение 2 сек жалюзи начнут качаться затем если кнопку отжать положение жалюзи зафиксируется в выбранном положении Также в режиме покачивания нажатием кнопки более 2 сек фиксируется необ ходимый угол поворота жалюзи Данное положение будет сохранено до следующей регулировки 14 SWING LEFT and RIGHT данная функция не используется Примечание Вертикальные жалюзи можно отрегули ровать вручную 15 1 ЕЕЕЕ режим 1 Рее1 Нажатием данной кнопки включается и выключается режим 1 ЕЕЕЕ Когда функция активна пульт ДУ передает кондиционе ру актуальную температуру окружающего воздуха в непосредственной близости от себя В результате кондиционер уста навливает заданную температуру воздуха в помещении ориентируясь на показания датчика температуры пульта ДУ Когда данная функция выключена кондиционер ориентируется на показание датчика тем пературы установленного во внутреннем блоке сплит системы Панель индикации 9 8 11 13 22 3 23 5 1 6 20 14 21 19 18 AUTO F 188 Ml 24 17 1 Заданная температура 2 Индикация часов и таймера 3 AUTO выбор АВТОМАТИЧЕСКОГО РЕЖИМА работы 4 COOL ОХЛАЖДЕНИЕ 5 DRY ОСУШЕНИЕ
